5. Εισάγετε τον προσαρμογέα σύρτη παραθύρου στην τρύπα του σύρτη παραθύρου.

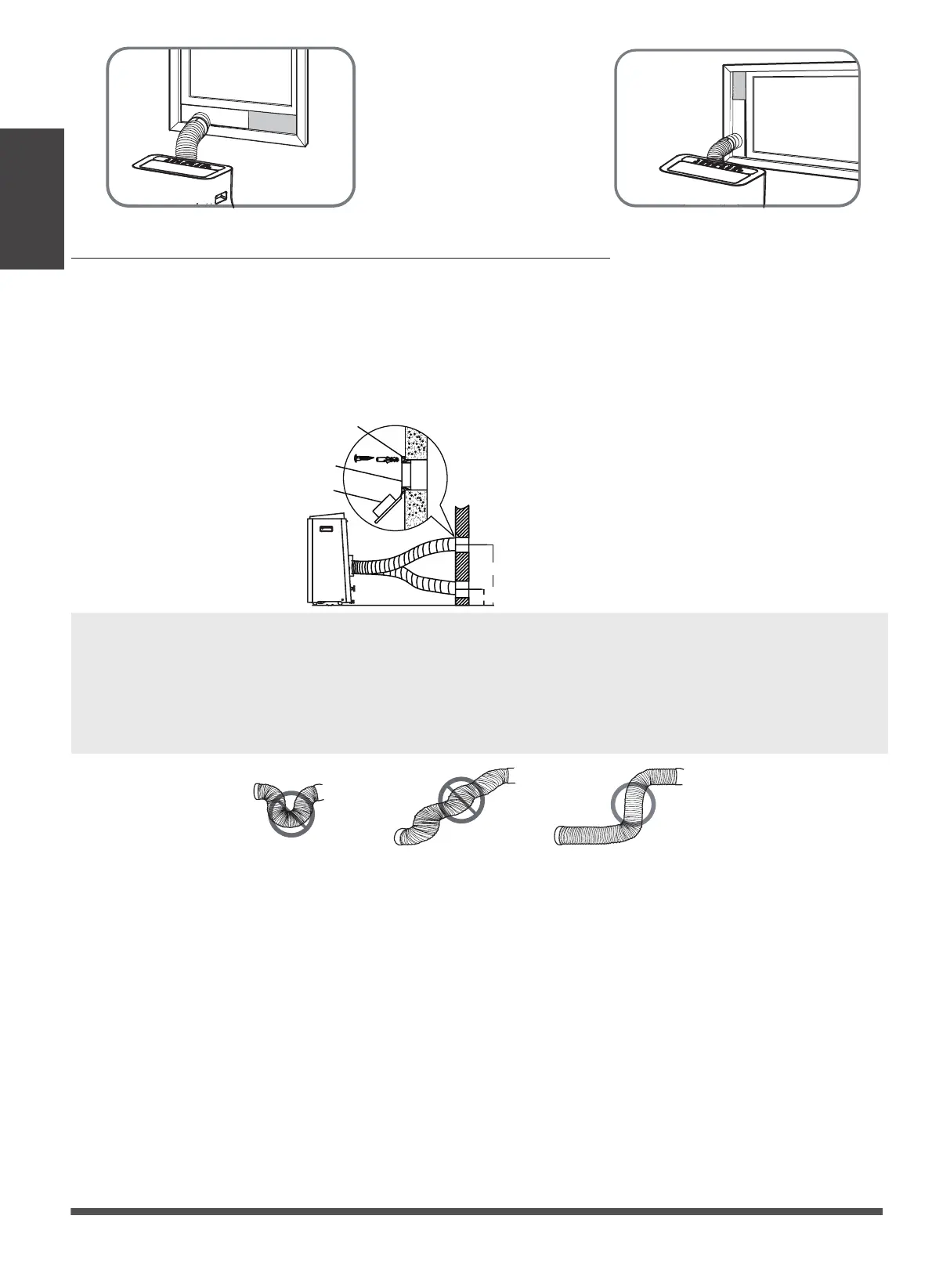

Τύπος 2: Τοποθέτηση στον τοίχο (για ορισμένα μοντέλα)
1. Κόψτε μια τρύπα 125 mm (4,9 ιντσών) στον τοίχο για τον προσαρμογέα εξάτμισης
τοίχου Β.
2. Στερεώστε τον προσαρμογέα εξαγωγής τοίχου Β στον τοίχο χρησιμοποιώντας τις
τέσσερις άγκυρες και βίδες που παρέχονται στο κιτ.
3. Συνδέστε το σύνδεσμο του σωλήνα εξαερισμού (με τον Επιτοίχιο Προσαρμογέα
Εξαεριστήρα Α) στον Προσαρμογέα Επιτοίχιου Εξαεριστήρα Β.
Θέση αγκύρωσης
επέκτασης
Προσαρμογέας
Επιτοίχιου Εξαεριστήρα Β
Καπάκι προσαρμογέα
ΣΗΜΕΙΩΣΗ: Καλύψτε την οπή
χρησιμοποιώντας το καπάκι-
προσαρμογέα όταν δεν
χρησιμοποιείται.
μέγιστο 120 εκ. ή 47 ίντσες
μέγιστο 30 εκ. ή 12 ίντσες
ΣΗΜΕΙΩΣΗ: Για να εξασφαλίσετε τη σωστή λειτουργία, ΜΗΝ υπερεπεκτείνετε ή
λυγίζετε τον σωλήνα. Βεβαιωθείτε πως δεν υπάρχει κάποιο εμπόδιο στην έξοδο του
αέρα του σωλήνα εξαερισμού (σε απόσταση 500 χιλ.) για να μπορεί να λειτουργεί
σωστά το σύστημα εξαερισμού. Όλες οι παρουσιάσεις σε αυτό το εγχειρίδιο είναι
μόνο για επεξηγηματικούς σκοπούς. Το κλιματιστικό σας ενδέχεται να διαφέρει λίγο.
Το πραγματικό της σχήμα υπερτερεί.
