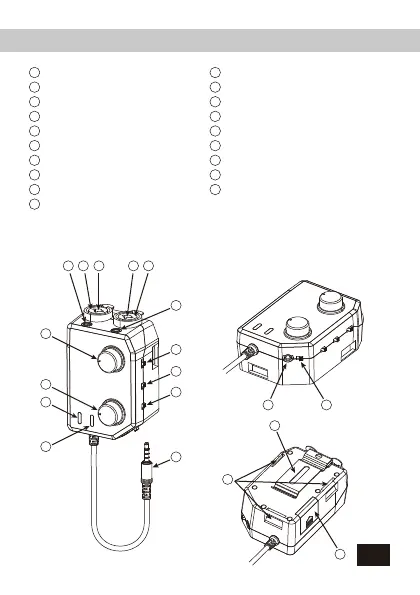

部件介绍及说明
右声道增益调节旋钮
左声道增益调节旋钮
幻象电源指示灯
电源指示灯
左声道3.5mm音频输入接口
左声道卡侬音频输入接口
左声道6.35mm音频输入接口
右声道6.35mm音频输入接口
右声道卡侬音频输入接口
右声道3.5mm音频输入接口
1
2
3
4
5
6
7
8
9
10
电源/幻象电源开关
手机/相机音频输出切换开关
单声道/立体声切换开关
3.5mm音频输出接头
3.5mm监听输出接口
手机/麦克风监听切换开关
腰带夹
魔术贴固定槽
电池盖
11
12
13
14
15
16
17
18
19
