A
B
I-J K
L N O PM
DC E F G H

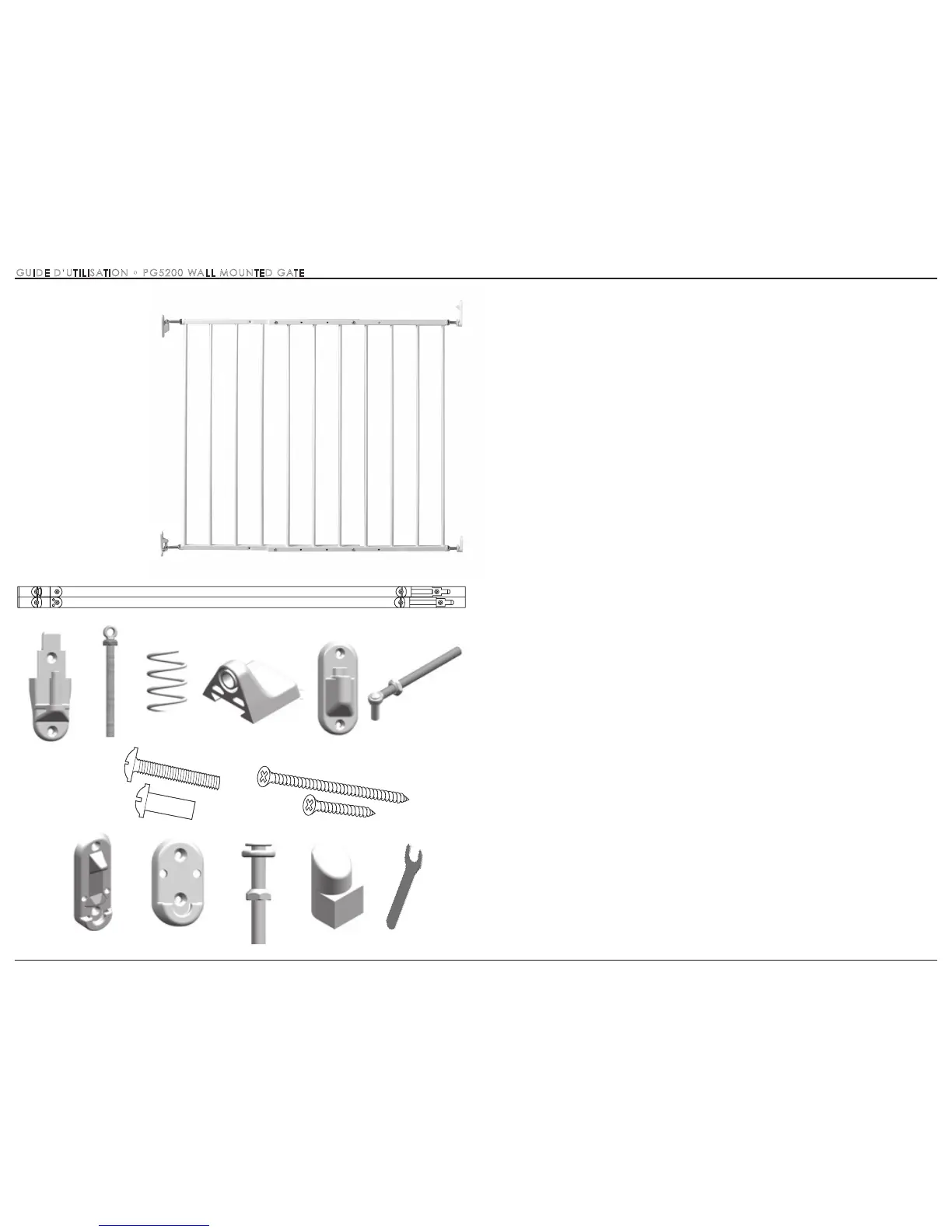

Liste des pièces
A Porchior côté charnieres
B Pochior côté verrouillage
C Partie inférieure de charnière
inférieure
D Axe de charnière inférieure
E Ressort
F Capuchon de charnière inférieure
G Charnière supérieure
H Axe de charnière supérieure
I-J Cuvettes à vis
K Vis à bois
L Support de loquet
M Support de loquet inférieur
N Axe de loquet
O Goupille d’arrêt
P Clé
12
21
CETTE PAGE EST INTENTIONNELLEMENT LAISSÉE EN BLANC
GUIDE D’UTILISATION • PG5200 WALL MOUNTED GATE
