Commodore 1084S - Connecting the Analog RGB Display

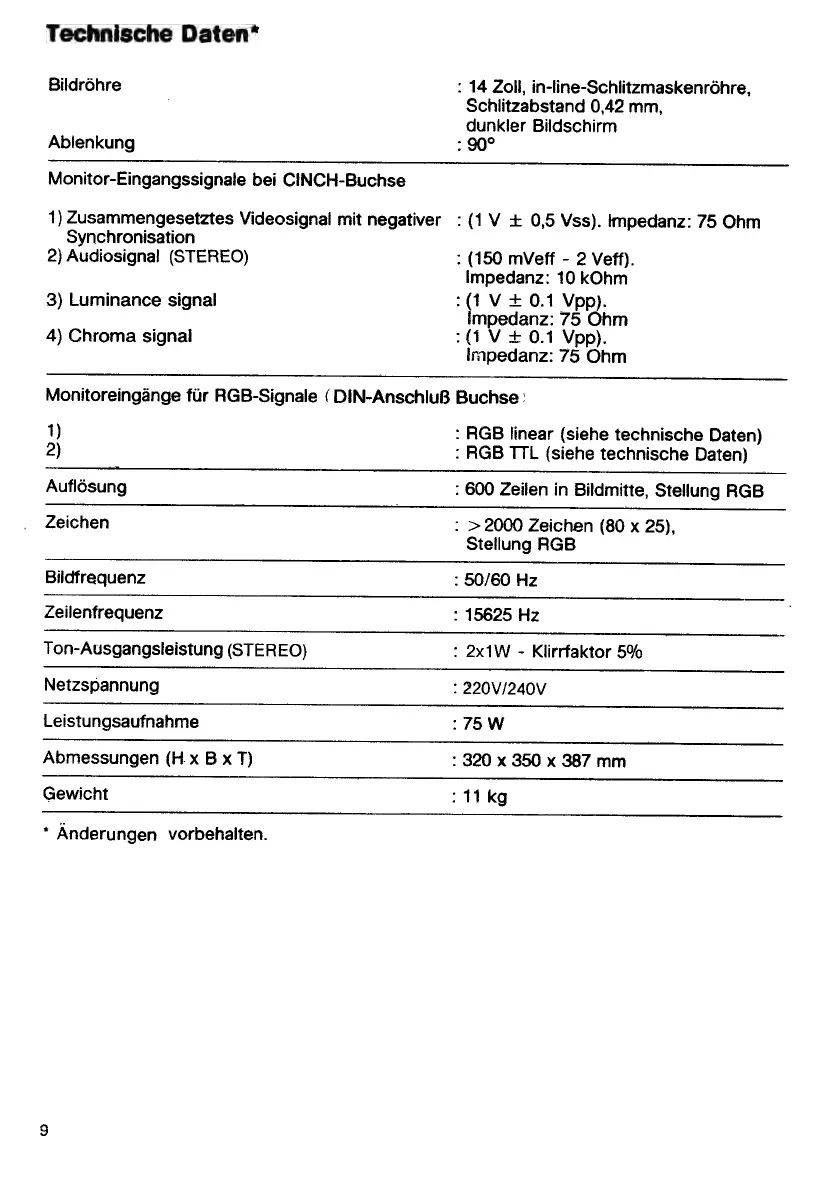

Technische Daten*
Bildrohre
Ablenkung
: 14 Zoll, in-line-Schlitzmaskenrohre,
Schlitzabstand 0,42 mm,
dunkler Bildschirm
:90°
Monitor-Eingangssignale bei CINCH-Buchse
1 ) Zusammengesetztes Videosignal mit negativer
Synchronisation
2) Audiosignal (STEREO)
3) Luminance signal
4) Chroma signal
(1 V ± 0,5 Vss). Impedanz: 75 Ohm
(150 mVeff - 2 Veff).
Impedanz: 10 kOhm
(1 V ± 0.1 Vpp).
Impedanz: 75 Ohm
(1 V ± 0.1 Vpp).
Impedanz: 75 Ohm
Monitoreingange fur RGB-Signale ( DIN-AnschluB Buchse >
1)
2)
Auflosung
Zeichen
Bildfrqquenz
Zeilenfrequenz
Ton-Ausgangsleistung
(STEREO)
Netzspannung
Leistungsaufnahme
Abmessungen (HxBx T)
Gewicht
* Anderungen vorbehalten.
: RGB linear (siehe technische Daten)
:. RGB TTL (siehe technische Daten)
: 600 Zeilen in Bildmitte, Stellung RGB
: > 2000 Zeichen (80 x 25),
Stellung RGB
50/60 Hz
15625 Hz
2x1 W - Klirrfaktor 5%
220V/240V
75 W
320 x 350 x 387 mm
11
kg
