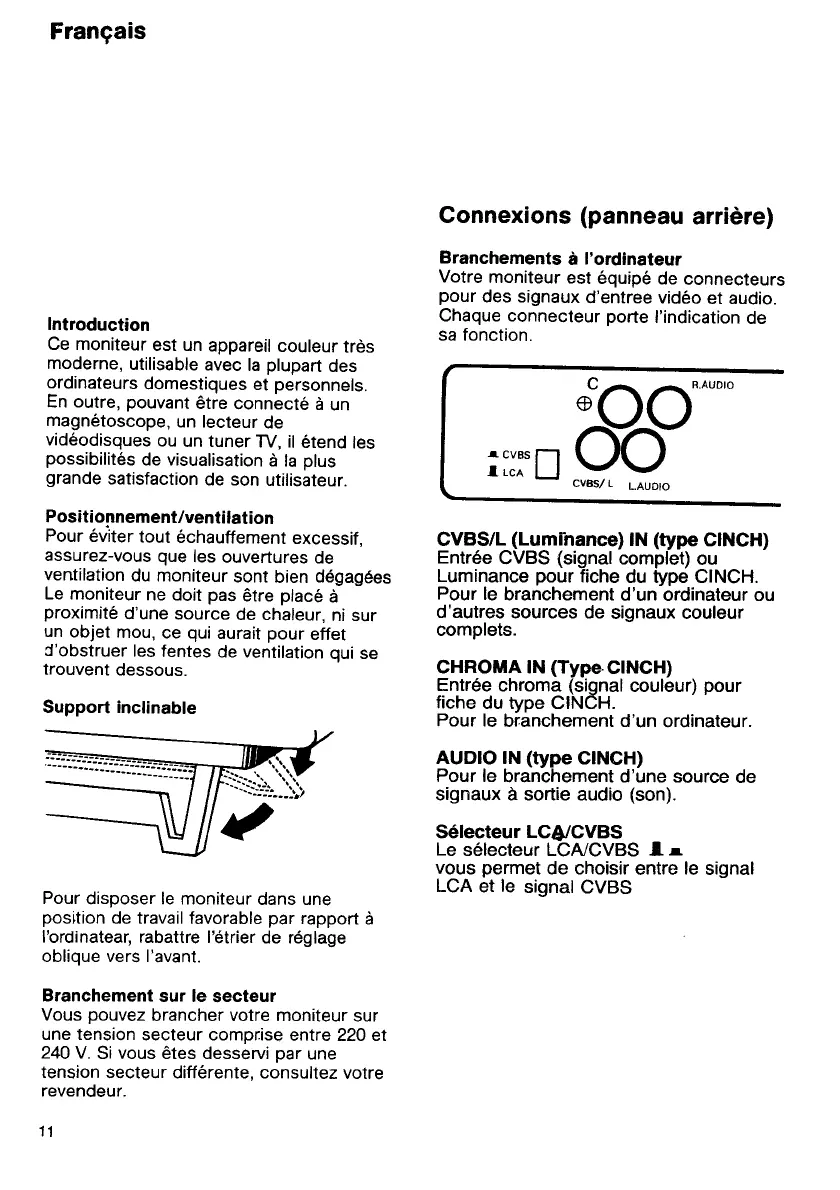

Francais
Introduction
Ce moniteur est un appareil couleur tres
moderne, utilisable avec la plupart des
ordinateurs domestiques et personnels.
En outre, pouvant etre connecte a un
magnetoscope, un lecteur de
videodisques ou un tuner TV, il etend les
possibilites de visualisation a la plus
grande satisfaction de son utilisateur.
Positionnement/ventilation
Pour eviter tout echauffement excessif,
assurez-vous que les ouvertures de
ventilation du moniteur sont bien degagees
Le moniteur ne doit pas etre place a
proximite d'une source de chaleur, ni sur
un objet mou, ce qui aurait pour effet
d'obstruer
les
fentes
de
ventilation
qui
se
trouvent dessous.
Support inclinable
Pour disposer le moniteur dans une
position de travail favorable par rapport a
i'ordinatear, rabattre I'etrier de reglage
oblique vers I'avant.
Branchement sur le secteur
Vous pouvez brancher votre moniteur sur
une tension secteur comprise entre 220 et
240 V. Si vous etes desservi par une
tension secteur differente, consultez votre
revendeur.
Connexions (panneau arriere)
Branchements a I'ordinateur
Votre moniteur est equipe de connecteurs
pour des signaux d'entree video et audio.
Chaque connecteur porte I'indication de
sa fonction.
•oo"
CVBS/L
LAUDIO
CVBS/L (Luminance) IN (type CINCH)
Entree CVBS (signal complet) ou
Luminance pour fiche du type CINCH.
Pour le branchement d'un ordinateur ou
d'autres sources de signaux couleur
complets.
CHROMA IN (Type CINCH)
Entree chroma (signal couleur) pour
fiche du type CINCH.
Pour le branchement d'un ordinateur.
AUDIO IN (type CINCH)
Pour le branchement d'une source de
signaux a sortie audio (son).
Selecteur LCA/CVBS
Le selecteur LCA/CVBS JL m.
vous permet de choisir entre le signal
LCA et le signal CVBS
11
