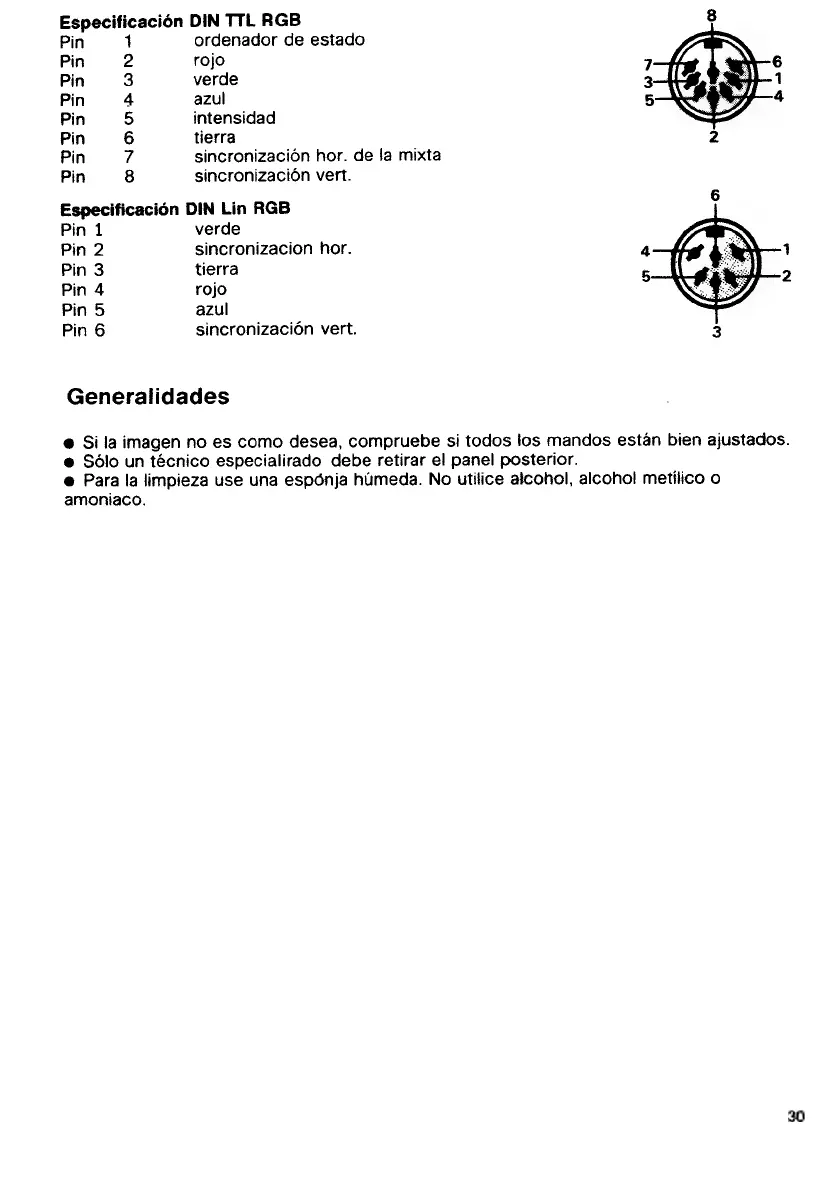

Especificacion DIN TTL RGB
Pin 1 ordenador de estado
Pin 2 rojo
Pin 3 verde
Pin 4 azul
Pin 5 intensidad
Pin 6 tierra
Pin 7 sincronizacion nor. de la mixta
Pin 8 sincronizacion vert.
Especificacion DIN Lin RGB
Pin 1 verde
Pin 2 sincronizacion hor.
Pin 3 tierra
Pin 4 rojo
Pin 5 azul
Pin 6 sincronizacion vert.
Generalidades
• Si la imagen no es como desea, compruebe si todos los mandos estan bien ajustados.
• Solo un tecnico especialirado debe retirar el panel posterior.
• Para la limpieza use una espbnja humeda. No utilice ateohol, alcohol mettlico o
amoniaco.
30
