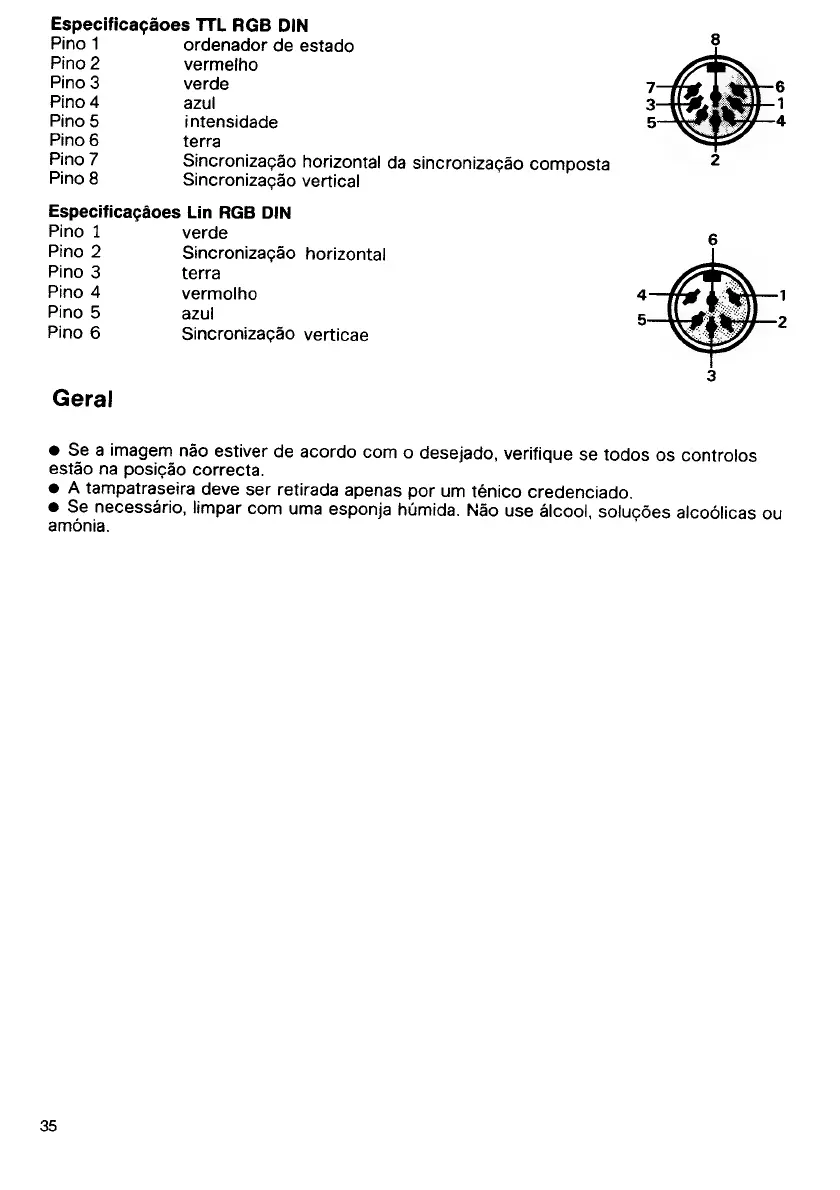

Especificacaoes TTL RGB DIN
Pino 1 ordenador de estado
Pino 2 vermelho
Pino 3 verde
Pino 4 azul
Pino 5 intensidade
Pino 6 terra
P|no
7
Sincronizacao
horizontal
da
sincronizacao
composta
Pino 8 Sincronizagao vertical
Especificapaoes Lin RGB DIN
Pino 1
verde
Pino 2
Sincronizacao horizontal
Pino 3
terra
Pino 4
vermolho
Pino 5
azul
Pino 6
Sincronizagao verticae
Geral
•
Se
a
imagem
nao
estiver
de
acordo
com
o
desejado,
verifique
se
todos
os
controlos
estao
na
posicao
correcta.
•
A
tampatraseira
deve
ser
retirada
apenas
por
um
tenico
credenciado.
•
Se
necessario,
limpar
com
uma
esponja
humida.
Nao
use
alcool,
solucoes
alcoolicas
ou
amonia.
35
