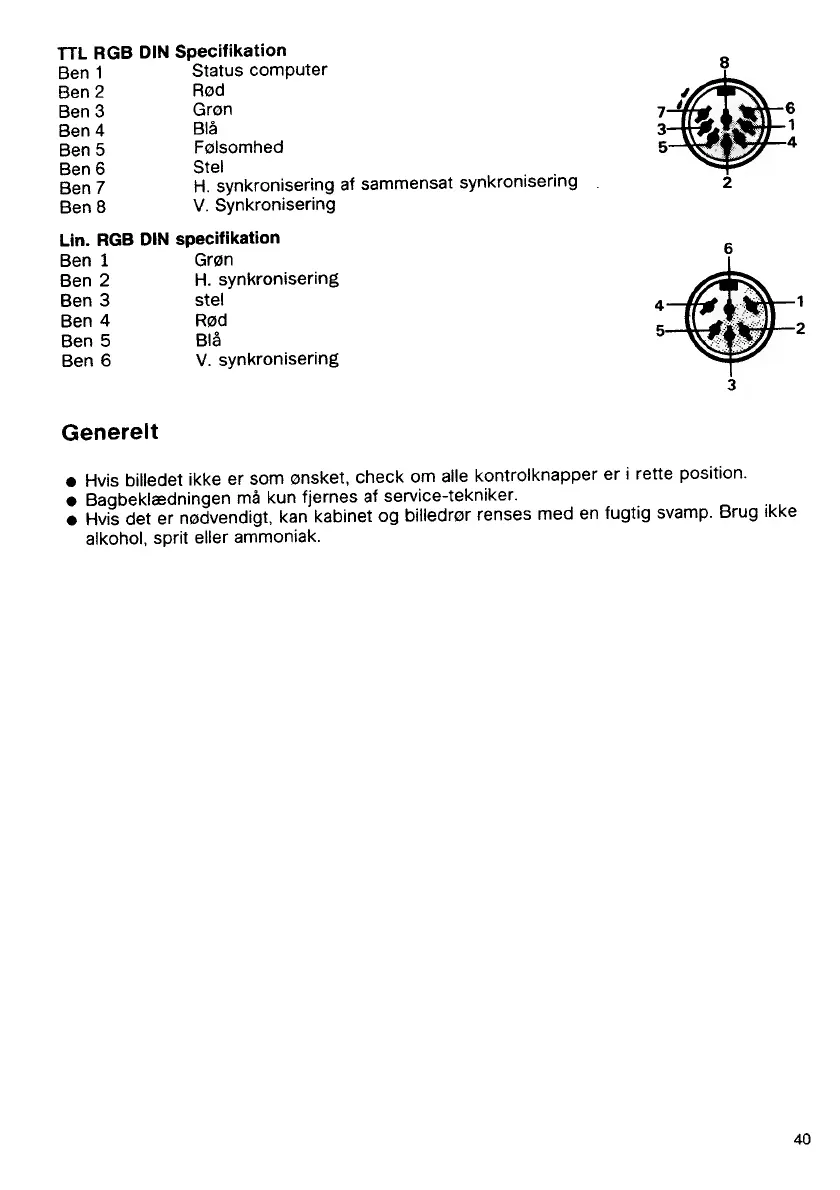

TTL RGB DIN Specifikation
Ben 1 Status computer
Ben 2 Rod
Ben 3 Gron
Ben 4 Bla
Ben 5 Folsomhed
Ben 6 Stel . .
Ben
7
H.
synkronisering
af
sammensat
synkronisering
Ben 8 V. Synkronisering
Lin. RGB DIN specifikation
Ben 1 Gr0n
Ben 2 H. synkronisering
Ben 3 stel
Ben 4 R0d
Ben 5 Bla
Ben 6 V. synkronisering
Generelt
•
Hvis
billedet
ikke
er
som
onsket,
check
om
alle
kontrolknapper
er
i
rette
position.
•
Bagbeklaedningen
ma
kun
fjernes
af
service-tekniker.
•
Hvis
det
er
nodvendigt,
kan
kabinet
og
billedror
renses
med
en
fugtig
svamp.
Brug
ikke
alkohol,
sprit
eller
ammoniak.
40
