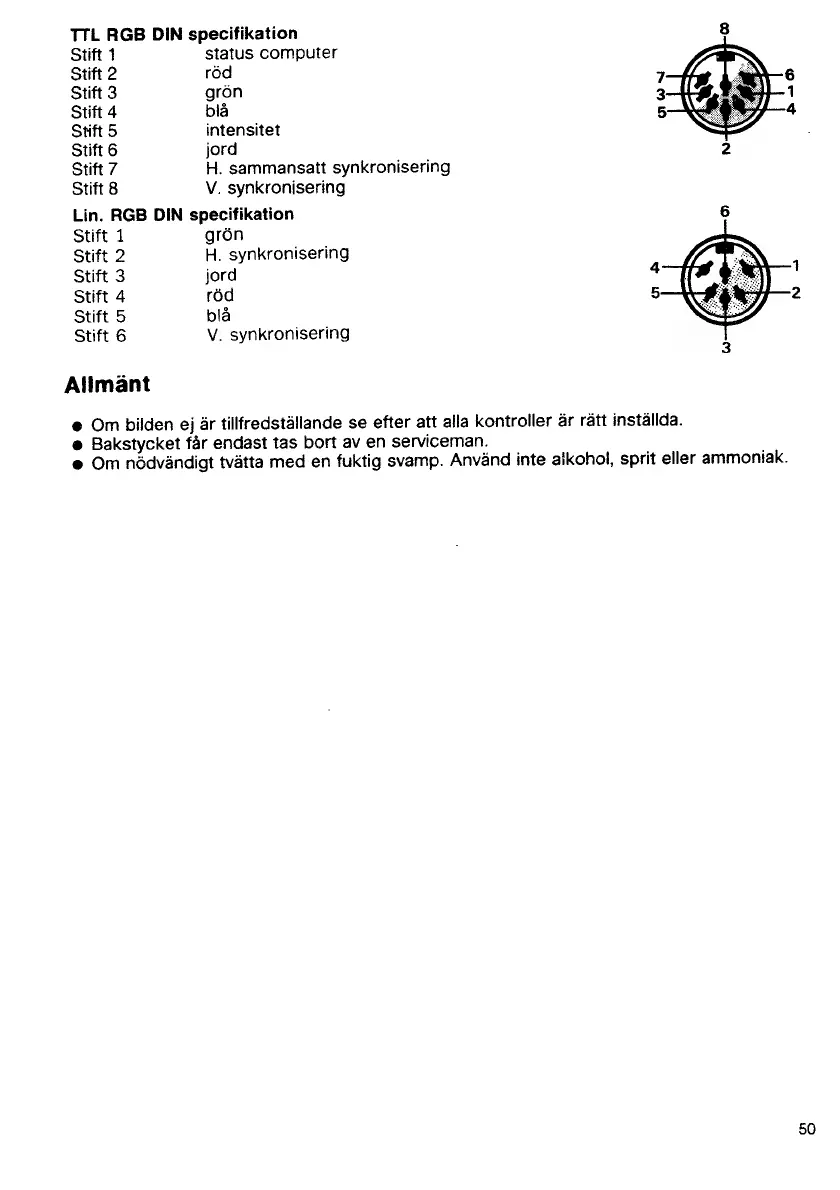

TTL RGB DIN specifikation
Stift 1 status computer
Stift 2 rod
Stift 3 gron
Stift 4 bla
Stift 5 intensitet
Stift 6 jord
Stift 7 H. sammansatt synkronisering
Stift 8 V. synkronisering
Lin. RGB DIN specifikation
Stift 1
gron
Stift 2
H. synkronisering
Stift 3
jord
Stift 4
rod
Stift 5
bla
Stift 6
V. synkronisering
Allmant
•
Om
bilden
ej
ar
tillfredstallande
se
efter
att
alia
kontroller
ar
ratt
installda.
•
Bakstycket
far
endast
tas
bort
av
en
serviceman.
•
Om
nodvandigt
tvatta
med
en
fuktig
svamp.
Anvand
inte
alkohol,
sprit
eller
ammoniak.
