RACCORDEMENT DE L'ECRAN A UN ORDINATEUR
Le cable de raccordement de I'ecran permet de raccorder I'ecran a
un ordinateur personnel Commodore. Le (ou les) cable(s) devant
servir au raccordement depend(ent) du modele d'ordinateur
utilise.
II peut y avoir un ou deux cables differents compris avec I'ecran
2002 et devant servir a son raccordement a un ordinateur, selon
I'option de cable que vous avez achetee.
Le cable couvert devrait etre utilise comme branchement entre
ce moniteur et votre ordinateur.
Le cable couvert devrait etre utilise comme branchement entre ce
moniteur et votre ordinateur.
L'option de cable C-128 comprend deux cables:

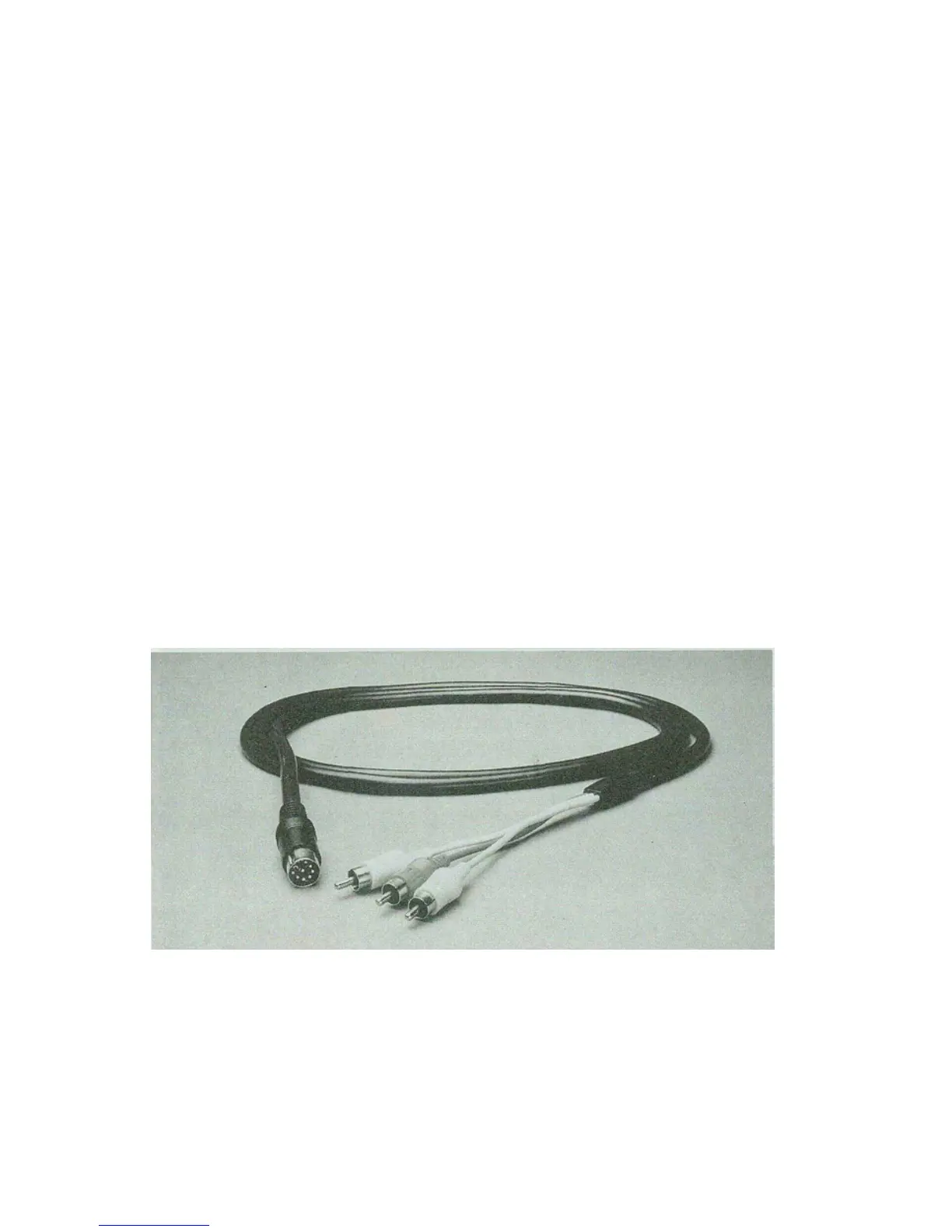

• Le premier est un cable DIN a 8 broches concu pour le
raccordement avec un ordinateur a affichage a chromatisme et
luminance separes. Ces 8 broches metalliques se trouvent a
I'interieur de I'extremite arrondie du cable. A I'autre extremite
du cable, se trouvent 3 fichesdecou leu rsdifferentes. Ces fiches
se branchent a I'arriere de I'ecran selon les codes de couleur.
• L'autre cable est un cable a neuf broches, dont les deux
extremites rectangulaires (connecteurs D) contenant les
broches se branchent sur les prises RGBI a I'arriere de
I'ordinateur et de I'ecran.
