RACCORDEMENT POUR AFFICHAGE
SUR40COLONNES
ET CHROMATISME ET LUMINANCE SEPARES

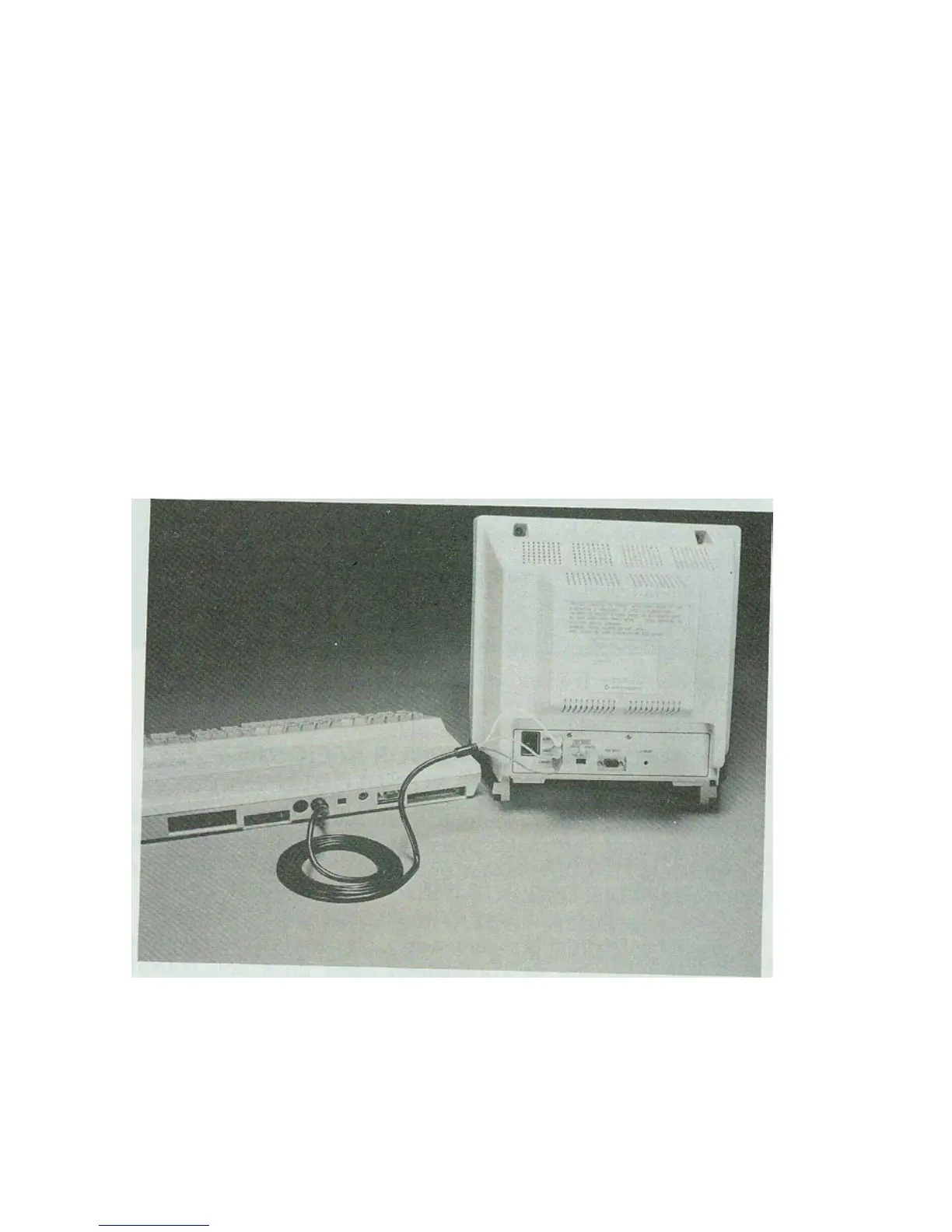

Raccordementde I'ecranpourfonctionnement a CHROMATISME
ET LUMINANCE SEPARES:
1.
2.
Brancher Ie connecteur DIN a huit broches (Ie plus gros bout
du cable) suria prise pour connecteur VIDEO de I'ordinateur.
S'assurerque la petite bosselure sur I'extremite metallique du
cable a branchersur I'ordinateurse trouve sur Ie dessus, puis
enfoncersolidement Ie connecteurdans la prise de I'ordinateur.
Inserer les trois fiches de couleur dans les prises LUMA,
CHROMA et AUDIO a I'arriere du moniteur. Les couleurs des
fiches et des prises doivent correspondre.
La fiche blanche se branche dans la prise AUDIO (BLANCHE)
du moniteur;
La fiche jaune se branche dans la prise LUMA (JAUNE);
La fiche rouge se branche dans la prise CHROMA (ROUGE).
