4. Brancherlesfichesdel'adaptateurenY dans les prises gauche
et droite du haut-parleur, a I'arriere de I'ordinateur Amiga.
5. Mettre Ie selecteur de mode video (VIDEO MODE SWITCH) a
la position RGB.
RACCORDEMENT POUR AFFICHAGE COMPOSITE
Pour raccorder I'ecran de facon a obtenir un affichage
COMPOS I TEd'une image a parti rd'un blocd'accorddeteleviseur
ou d'un magnetoscope, on doit utiliser des cables concus pour
relier les sorties audio et video composite de ces appareils a un
ecran. Les cables RF standard equipes de fiches phono aux deux
extremites conviendront pour la plupart des magnetoscopes et
blocs d'accord de televiseur.
Si on utilise des cables RF, I'un de ces cables doit servir a relier la
sortie video de la source a la prise LUMAjaunede I'ecran, eti'autre
a relier la sortie audio de la source a la prise AUDIO de I'ecran,

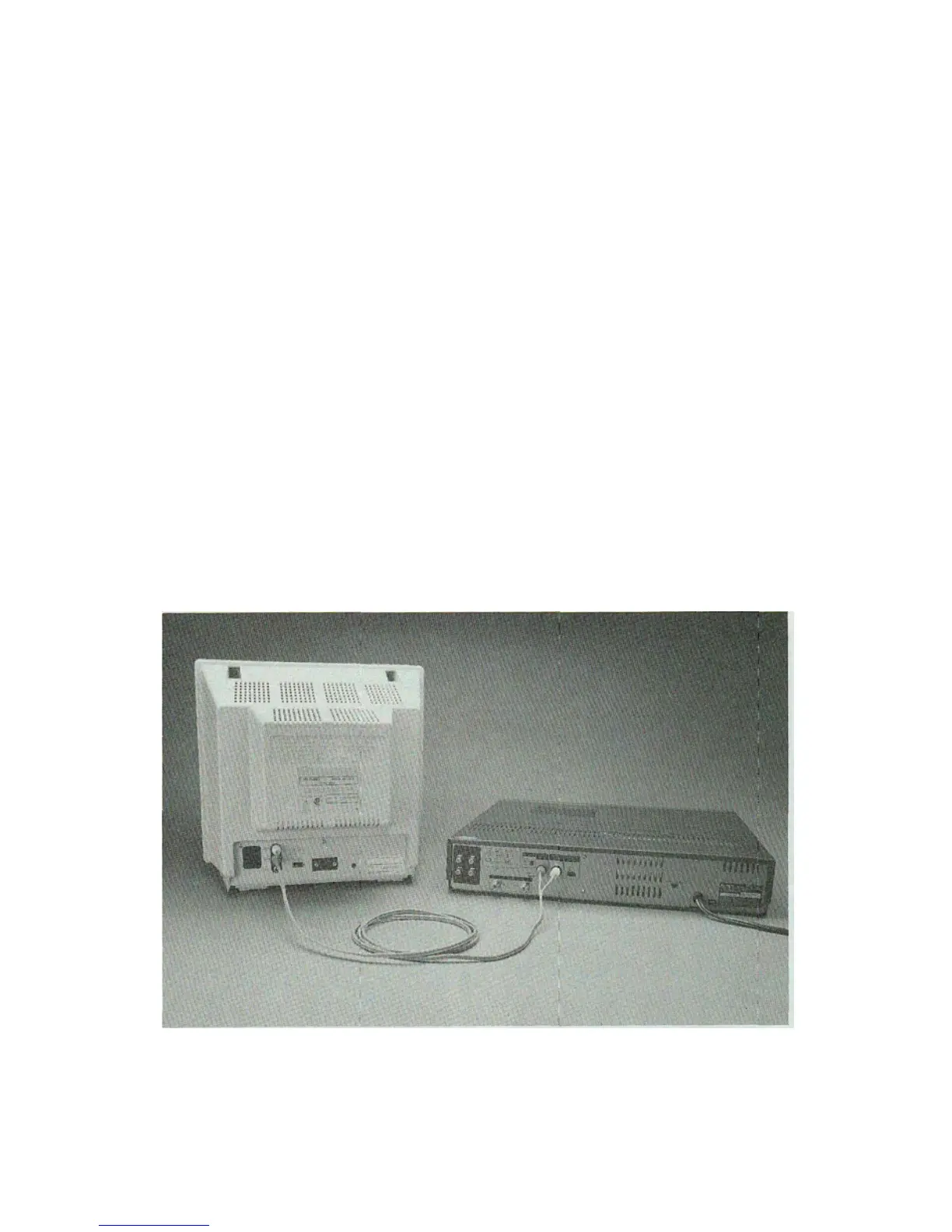

comme Ie montre ce diagramme.
