Commodore AMIGA 1081 - Page 6

Bildrohre
Ablenkung
14 Zoll, in-line-Schlitzmaskenrohre,
Schlitzabstand
0,42 mm,
dunkler Bildschirm
90°
Monitor-Eingangssignale bei CINCH-Buchse
1)Zusammengesetztes
Videosignal mit negativer
Synchronisation
2)
Audiosignal
Monitoreingange fur RGB-Signale
*
Anderungen
vorbehalten.
(1
V
+
0,5
Vss). Impedanz:
75 Ohm
(150mVeff
-
2 Veff).
Impedanz: 10
kOhm
1)Euro-Anschlu8
2)
Audiosignal
: RGB linear (siehe technische Daten)
: RGB TTL
(siehe
technische Daten)
Auflosung
: 600 Zeilen in Bildmitte, Stellung RGB
Zeichen : >2000 Zeichen
(80
x
25),
Stellung RGB
Bildfrequenz : 50/60 Hz
Zeilenfrequenz : 15625 Hz
Ton-Ausgangsleistung : 1 W
-
Klirrfaktor 5%
Netzspannung
: 230 V ± 15%
Leistungsaufnahme
: 75 W typisch
Abmessungen (H x B x T)
: 320 x 350 x 387 mm
Gewicht
: 11 kg
Der Euro
-AnschluB hat folgende Spezifikationen:
Stift
1
2
Audio-Eingang
3
4 Erde fur Audio
5
Erde fur B-Eingang
6
Audio-Eingang
7
B-Eingang
8
9
Erde fur G-Eingang
10
11
G-Eingang
12
13 Erde fur
R-Eingang
14
15 R-Eingang
16
Schnelle Austastung
17 Erde
fur FBAS
18
Erde schnelle
Austastung
19
20
FBAS-Eingang (Video)
21 Steckergehause
Abschirmung
0,5
Vrms/>10
kOhm
0,5
Vrms/>10 kOhm
0,7
Vpp/75
Ohm
0,7
Vpp/75 Ohm
1
Vpp/75 Ohm
nJI
Ml
IM
!
J
I
IUl|
i
fill
llrii
I
all
IM
iwU
'!
I In
f
j*n
LW
i«n
il6U
Ul5i
I,ll7l
<!irI,I
L.l«!
.j2oLI

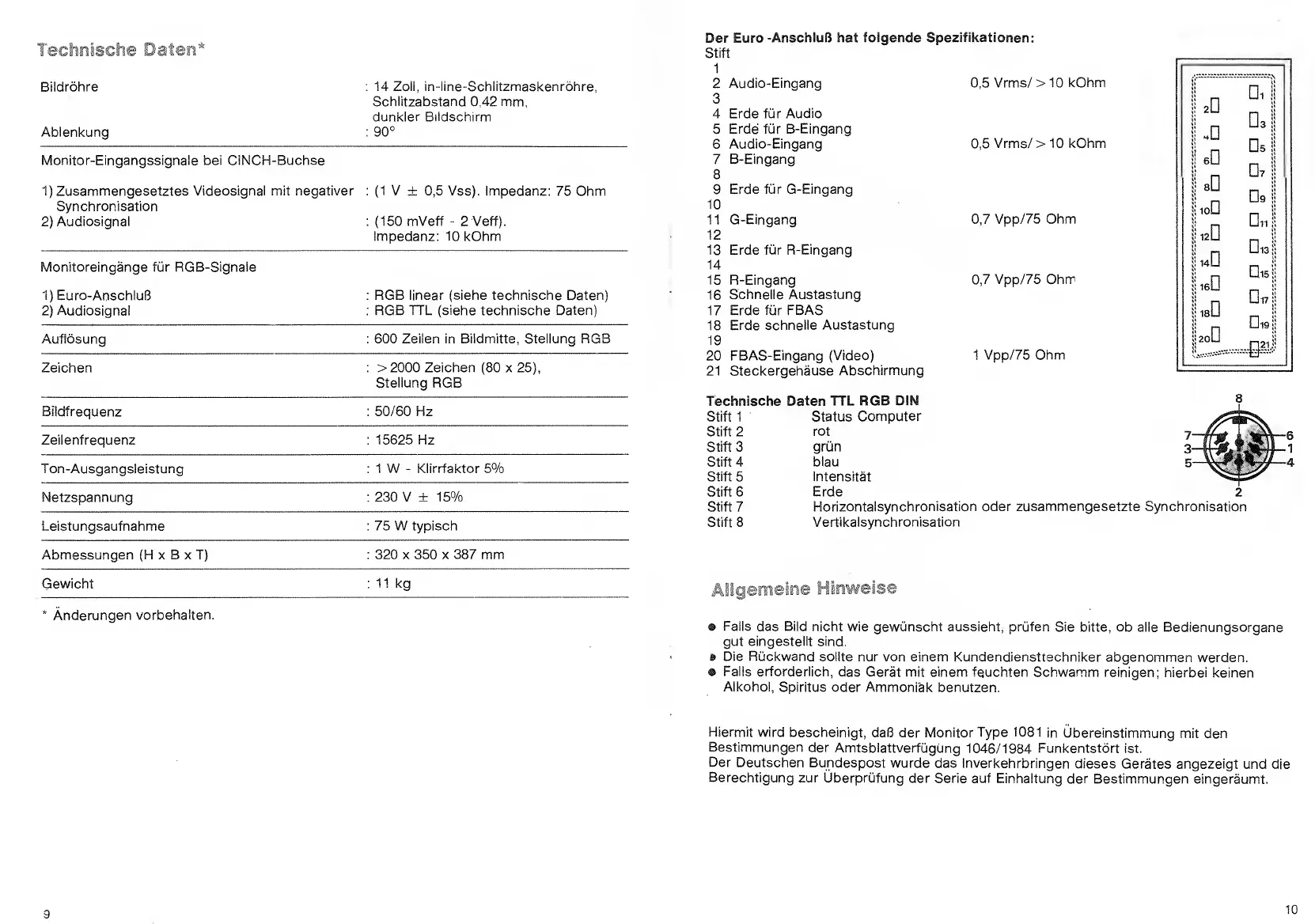

Technische Daten
TTL RGB DIN
Stift 1 Status
Computer
Stift 2
rot
Stift 3 grun
Stift 4
blau
Stift
5
Intensity
Stift 6 Erde
2
Stift
7
Horizontalsynchronisation oder zusammengesetzte Synchronisation
Stift 8
Vertikalsynchronisation
•
Falls das Bild nicht
wie gewiinscht aussieht, priifen Sie
bitte, ob alle
Bedienungsorgane
gut eingestellt sind.
a Die Ruckwand sollte
nur von einem Kundendiensttechniker
abgenommen
werden.
®
Falls erforderlich,
das Gerat
mit einem feuchten Schwamm reinigen;
hierbei
keinen
Alkohol,
Spiritus oder Ammoniak benutzen.
Hiermit
wird bescheinigt,
da8 der Monitor
Type 1081
in Ubereinstimmung
mit den
Bestimmungen
der
Amtsblattverfugung
1046/1984
Funkentstort
ist.
Der
Deutschen Bundespost
wurde das Inverkehrbringen
dieses Gerates angezeigt
und die
Berechtigung
zur Qberprufung
der Serie auf
Einhaltung der
Bestimmungen eingeraumt.
10
