Maintenance and Service Guide 9–1
9
Connector pin assignments

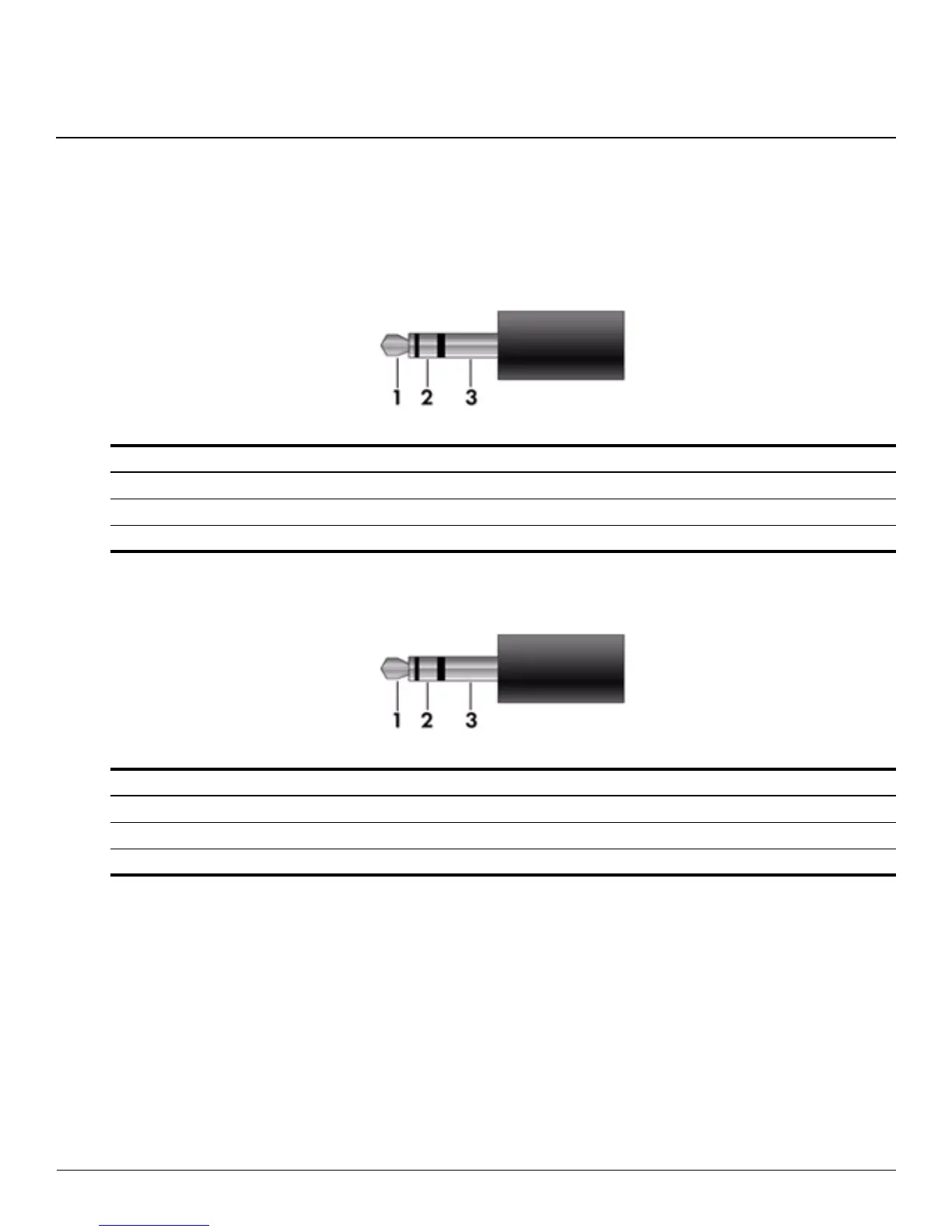

Audio-out (headphone)
Audio-in (microphone)
Pin Signal
1 Audio out, left channel
2 Audio out, right channel
3 Ground
Pin Signal
1 Audio signal in
2 Audio signal in
3 Ground
