Comprag A2208 - Page 81

81COMPRAG Компрессор воздушный винтовой A-Серия
М
18
7
7
8
17
20
21
19
17
15
14
16
1
2
3
5
4
9
10
11
12
13
Р
т
22
6

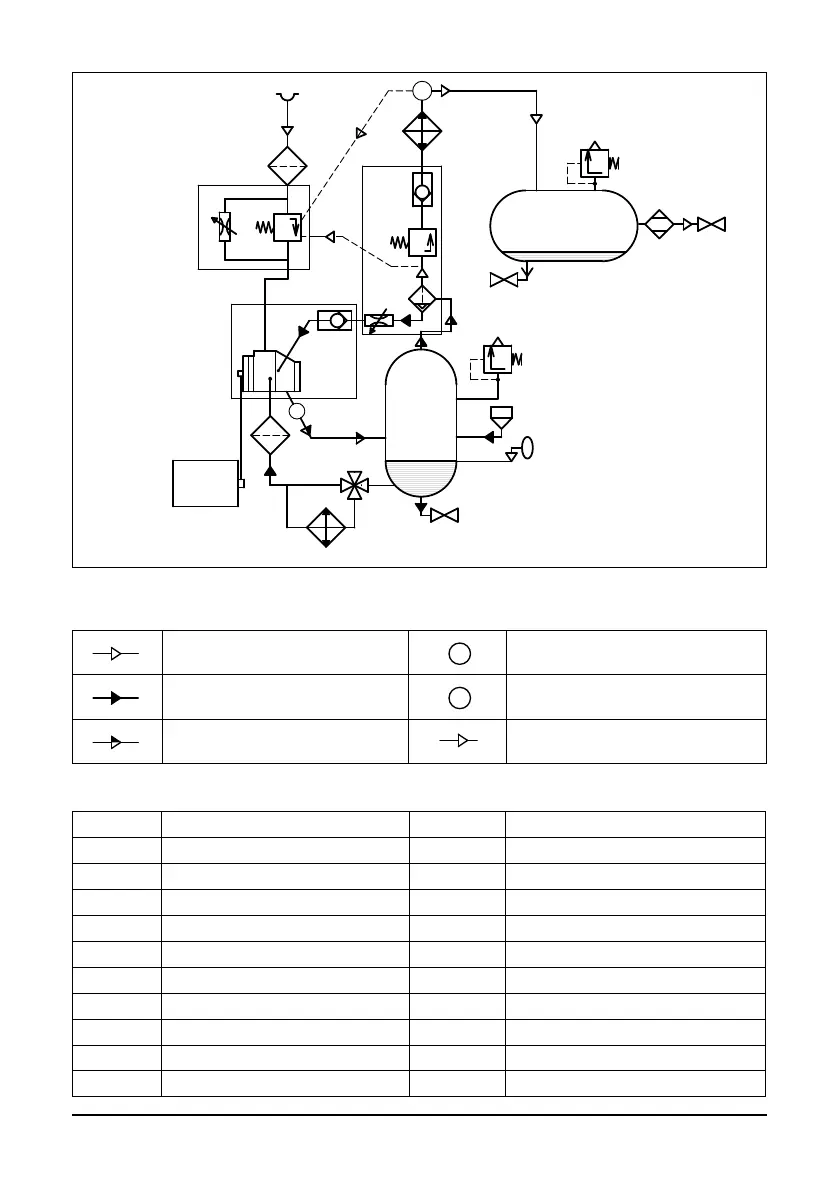

Рис. 2.3.2 Схема пневматическая AR 07..-AR22.., ARD 07..-ARD22.
Т
Р
Воздух
Т
Р
Датчик температуры
Т
Р
Масло
Т
Р
Датчик давления
Т
Р
Воздушно-масляная смесь
Т
Р
Трубопровод управления
Компоненты
1 Электродвигатель 12 Клапан обратный
2 Ременная передача 13 Радиатор, секция воздуха
3 Блок винтовой 14 Радиатор, секция масла
4 Фильтр воздушный 15 Термостат
5 Клапан всасывающий 16 Фильтр масляный
6 Бак-сепаратор 17 Кран
7 Клапан предохранительный 18 Пробка заливная
8 Сепарационный элемент 19 Смотровой глазок уровня масла
9 Дроссель 20 Кран, выход воздуха
10 Клапан обратный 21 Kältetrockner (nur in ARD-Version)
11 Клапан минимального давления 22 Druckbehälter
