Comprag A2208 - Принцип Работы

80 Версия 1.2
2.3 Принцип работы
М
Р
Т
16
14
15
17
19
18
6
2
1
3
10
9
4
5
8
7
11
12
13
20

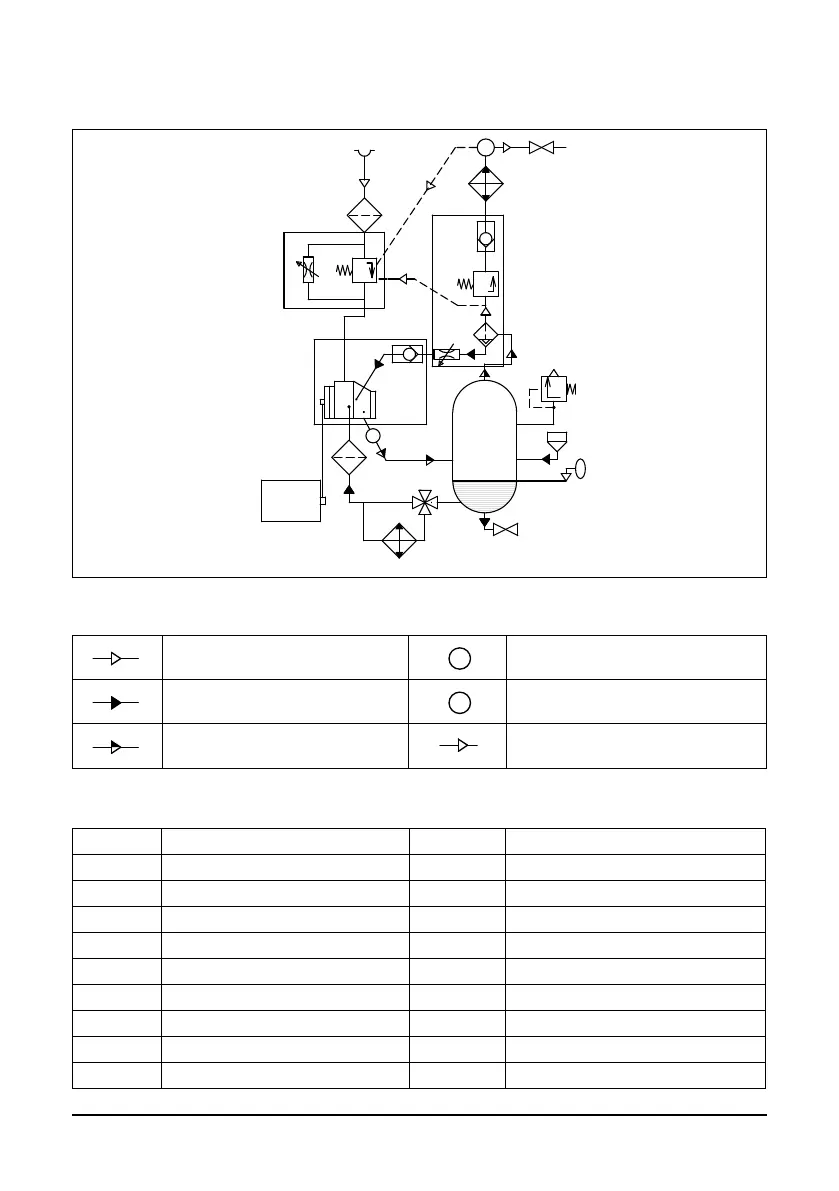

Рис. 2.3.1 Схема пневматическая A 07..-A22.
Т
Р
Воздух
Т
Р
Датчик температуры
Т
Р
Масло
Т
Р
Датчик давления
Т
Р
Воздушно-масляная смесь
Т
Р
Трубопровод управления
Компоненты
1 Электродвигатель 11 Клапан минимального давления
2 Ременная передача 12 Клапан обратный
3 Блок винтовой 13 Радиатор, секция воздуха
4 Фильтр воздушный 14 Радиатор, секция масла
5 Клапан всасывающий 15 Термостат
6 Бак-сепаратор 16 Фильтр масляный
7 Клапан предохранительный 17 Кран
8 Сепарационный элемент 18 Пробка заливная
9 Дроссель 19 Смотровой глазок уровня масла
10 Клапан обратный 20 Кран, выход воздуха
