83COMPRAG Компрессор воздушный винтовой F-Серия
2.3 Принцип работы
M
1
2
3
6
7
8
11
12
9
10
13
20
4
5
18
14
16
17
19
P
T
к потребителю

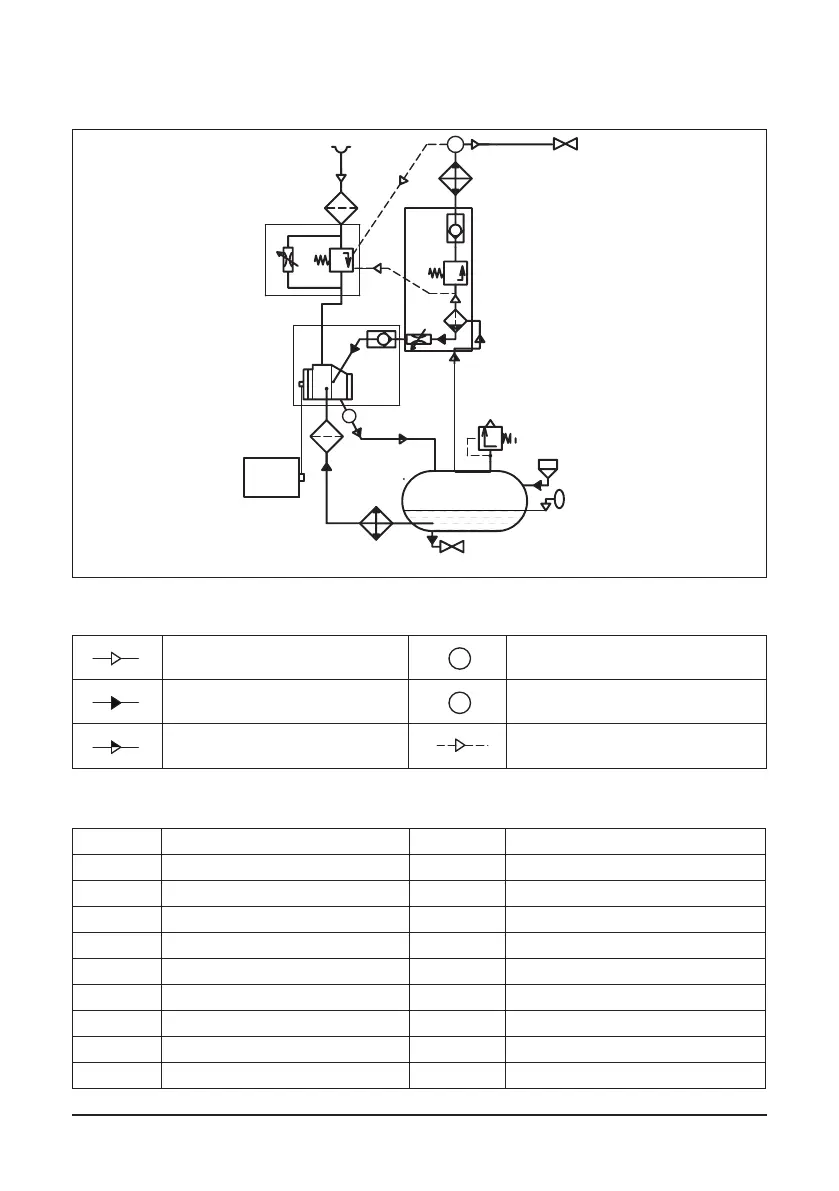

Рис. 2.3.1 Схема пневматическая F 05..-F22.
Т
Р
Воздух
Т
Р
Датчик температуры
Т
Р
Масло
Т
Р
Датчик давления
Т
Р
Воздушно-масляная смесь
Т
Р
Трубопровод управления
Компоненты
1 Электродвигатель 11 Клапан минимального давления
2 Ременная передача 12 Клапан обратный
3 Блок винтовой 13 Радиатор, секция воздуха
4 Фильтр воздушный 14 Радиатор, секция масла
5 Клапан всасывающий 16 Фильтр масляный
6 Бак-сепаратор 17 Кран
7 Клапан предохранительный 18 Пробка заливная
8 Сепарационный элемент 19 Смотровой глазок уровня масла
9 Дроссель 20 Кран, выход воздуха
10 Клапан обратный
