84 Версия 1.4
M
1
2
3
6
7
8
11
12
9
10
13
20
4
5
18
14
16
17
19
P
T
7
17
22
21
слив конденсата
к потребителю

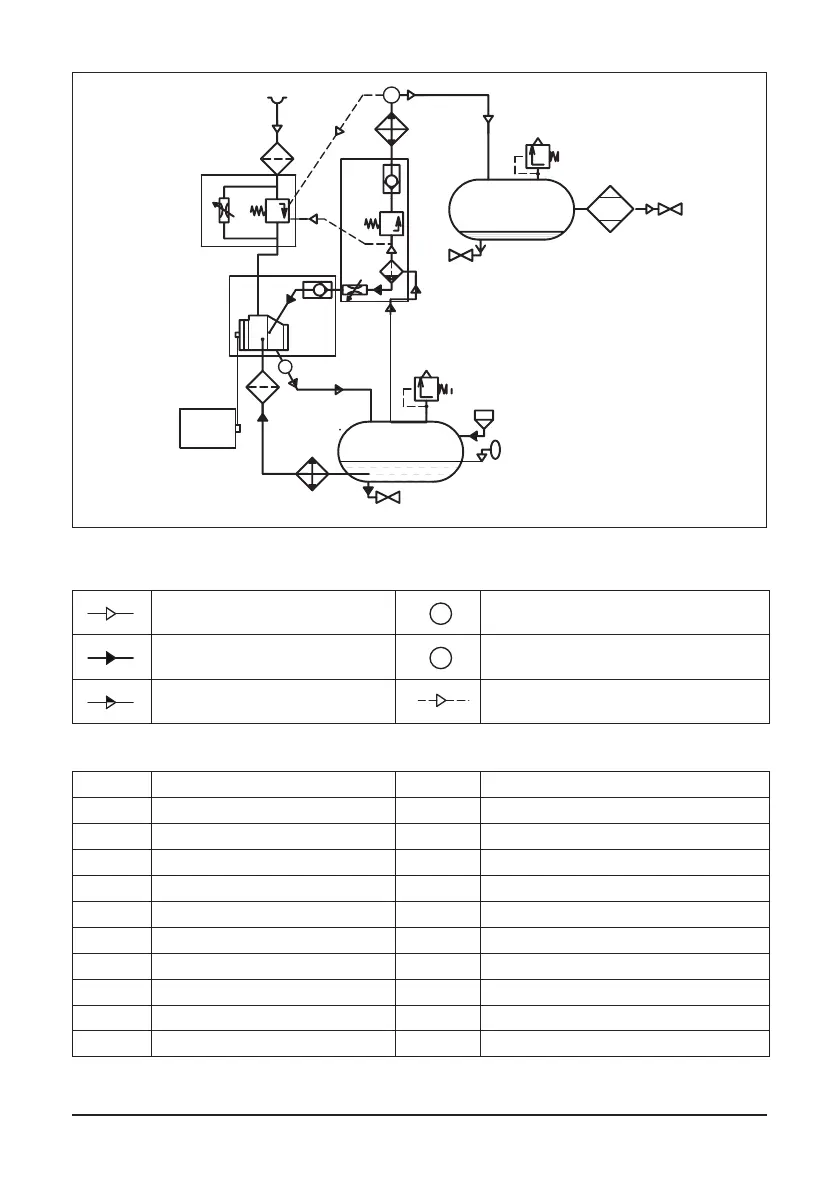

Рис. 2.3.2 Схема пневматическая FR 05..-FR22.., FRD 07..-FRD22.
Т
Р
Воздух
Т
Р
Датчик температуры
Т
Р
Масло
Т
Р
Датчик давления
Т
Р
Воздушно-масляная смесь
Т
Р
Трубопровод управления
Компоненты
1 Электродвигатель 12 Клапан обратный
2 Ременная передача 13 Радиатор, секция воздуха
3 Блок винтовой 14 Радиатор, секция масла
4 Фильтр воздушный 16 Фильтр масляный
5 Клапан всасывающий 17 Кран
6 Бак-сепаратор 18 Пробка заливная
7 Клапан предохранительный 19 Смотровой глазок уровня масла
8 Сепарационный элемент 20 Кран, выход воздуха
9 Дроссель 21 Рефрижераторный осушитель (FRD-версия)
10 Клапан обратный 22 Ресивер
11 Клапан минимального давления
