13
J1
3 2 1
24V - 12V
J1
3 2 1
12V - 24 V
RX
24V - 12V
TX
1 2 3
J1
1 2 3
J1
+
0V NA NCCOM
+12V/24V
+12V/24V
0V
0V
14
RX
TX
RX
TX
Merci d’avoir choisi un produit
COMUNELLO AUTOMATION.
Ce manuel fournit toutes les informations spéciques néces-
saires à la connaissance et à l’utilisation correcte de l’appa-
reil ; il doit être lu attentivement et compris au moment de
l’achat et consulté en cas de doute sur son utilisation ou si
une maintenance est nécessaire.
Le fabricant se réserve le droit d’apporter toute modication
au produit et au présent document sans préavis.
AVERTISSEMENTS
Lire attentivement ce manuel avant de commencer l’installa-
tion et eectuer les travaux comme indiqué par le fabricant.
Ce manuel d’installation est uniquement destiné à être utilisé
par un personnel professionnellement qualié.
Tout ce qui n’est pas expressément prévu dans ces instruc-
tions est interdit.
Il est notamment important de prêter attention à l’avertisse-
ment suivant :
• Couper l’alimentation avant d’eectuer les branchements
électriques.
DESCRIPTION DU PRODUIT ET USAGE PRÉVU
La photocellule DART munie d’une électronique simple
et ecace, convient à tous les types de systèmes et de
conditions.
CONTRÔLES PRÉLIMINAIRES
• Vérier que le produit à l’intérieur de l’emballage soit intègre
et en bonnes conditions.
• Vérier que le lieu de positionnement des photocellules per-
mette leur installation et xation correctes (g. 3).
• Veiller à ce que les cellules photoélectriques soient placées
sur des surfaces parallèles et à la même hauteur entre elles.
CARACTÉRISTIQUES ÉLECTRIQUES (RX et TX)
Capacité optique dans des conditions optimales 15 m
Degré de protection IP 54
Émetteur
Fréquence de modulation : 330 Hz
Longueur d’onde de l’émission infrarouge : 950 nm

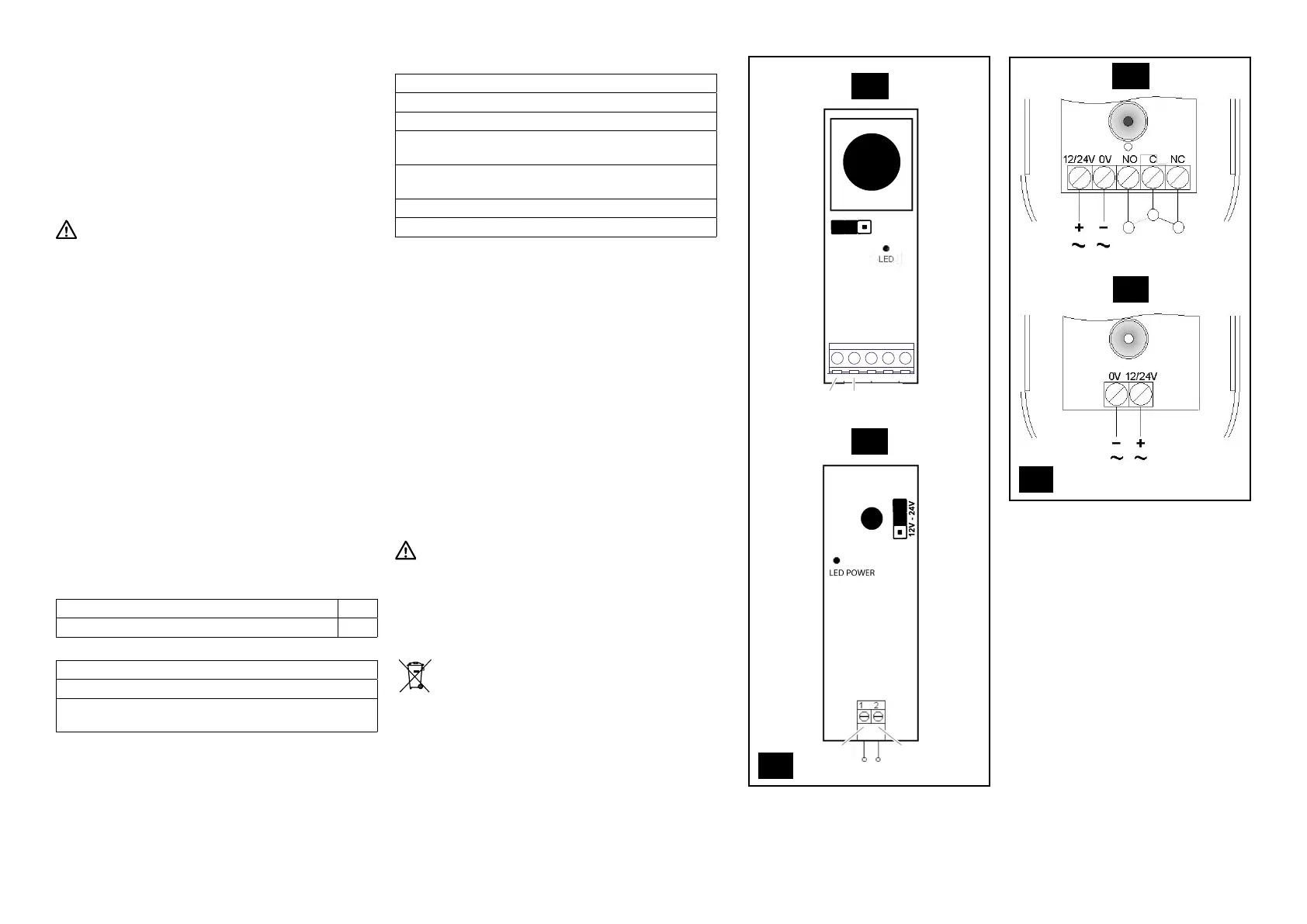

J1 (jumper 1) : position 2-3 si alimentation à 12V / position
1-2 si alimentation à 24V (g. 13)
Récepteur
Capacité contacts relais : 1A max à 30Vcc
Sortie contact normalement ouvert : NO
Sortie contact normalement fermé : NF
LED rouge qui s’éteint quand les photocellules sont
alignées
J1 (jumper 1) : position 1-2 si alimentation à 12V / position
2-3 si alimentation à 24V (g. 13)
Capacité maximum dans des conditions optimales : 15 m
Température : -20 °C +50 °C
INSTALLATION ET BRANCHEMENTS ÉLECTRIQUES
Fonctionnement avec émetteur et récepteur opposés.
Double relais de sécurité.
• Procéder comme illustré en gure 4-5.
• En fonction de la position de passage du câble, percer des
trous dans la base au niveau de l’acheminement du câble
(voir g. 6).
• Procéder comme indiqué dans la gure 7 en utilisant les
chevilles (Ø max 5 mm) et les vis (non fournies).
• Raccorder les câbles aux bornes en suivant le schéma
(g. 14) : 4 sur la photocellule RX et 2 sur la photocellule
TX, à partir de l’entrée relative de l’unité de contrôle.
• Appliquer du silicone pour sceller le trou de passage du
câble (g. 8).
• Avant de refermer la photocellule, tester l’émetteur (pho-
tocellule TX) avec le récepteur (photocellule RX) et vérier
sur ce dernier que le voyant d’alignement rouge (LED1)
s’éteigne (g. 9).
• Procéder comme illustré en gure 10-11.
TEST
Tester le bon fonctionnement des photocellules.
REMPLACEMENT DE LA FICHE
En cas de besoin, remplacer la che comme illustré en
gure 12.
ÉLIMINATION
Certains composants du produit peuvent être recy-
clés tandis que d’autres, comme les composants
électroniques, doivent être éliminés conformément
aux réglementations en vigueur dans la zone d’installation.
Certains composants peuvent contenir des substances pol-
luantes et ne doivent pas être rejetés dans l’environnement.
