13
J1
3 2 1
24V - 12V
J1
3 2 1
12V - 24 V
RX
24V - 12V
TX
1 2 3
J1
1 2 3
J1
+
0V NA NCCOM
+12V/24V
+12V/24V
0V
0V
14
RX
TX
RX
TX
Gracias por haber elegido un producto
COMUNELLO AUTOMATION.
Este manual proporciona toda la información especíca ne-
cesaria para el conocimiento y el uso correcto del aparato;
debe ser leído atentamente y comprendido en el acto de
compra y consultado siempre que se tengan dudas sobre
el uso o se deban realizar operaciones de mantenimiento.
El fabricante se reserva el derecho de aportar eventuales
modicaciones al producto y al presente documento sin
preaviso.
ADVERTENCIAS
Leer atentamente el presente manual antes de comenzar
la instalación y realizar las operaciones como especica el
fabricante.
El presente manual de instalación está dirigido exclusiva-
mente a personal profesionalmente competente.
Todo lo que no está especícamente previsto en estas ins-
trucciones no está permitido.
En particular es importante prestar atención a la siguiente
advertencia:
• Quite la tensión antes de realizar las conexiones eléctricas.
DESCRIPCIÓN DEL PRODUCTO Y USO PREVISTO
La fotocélula DART con electrónica simple y ecaz, se ajusta
a cada tipo de instalación y condición.
VERIFICACIONES PRELIMINARES
• Compruebe que el producto en el interior del embalaje esté
intacto y en buenas condiciones.
• Compruebe que el lugar de posicionamiento de las foto-
células permita una instalación y jación correctas de las
fotocélulas mismas (g. 3).
• Compruebe el posicionamiento de las fotocélulas en super-
cies paralelas a la misma altura entre ellas.
CARACTERÍSTICAS ELÉCTRICAS (RX Y TX)
Capacidad óptica en condiciones ideales 15 m
Grado de protección IP 54
Transmisor
Frecuencia de modulación: 330 Hz
Longitud de onda de la emisión infrarroja: 950 nm

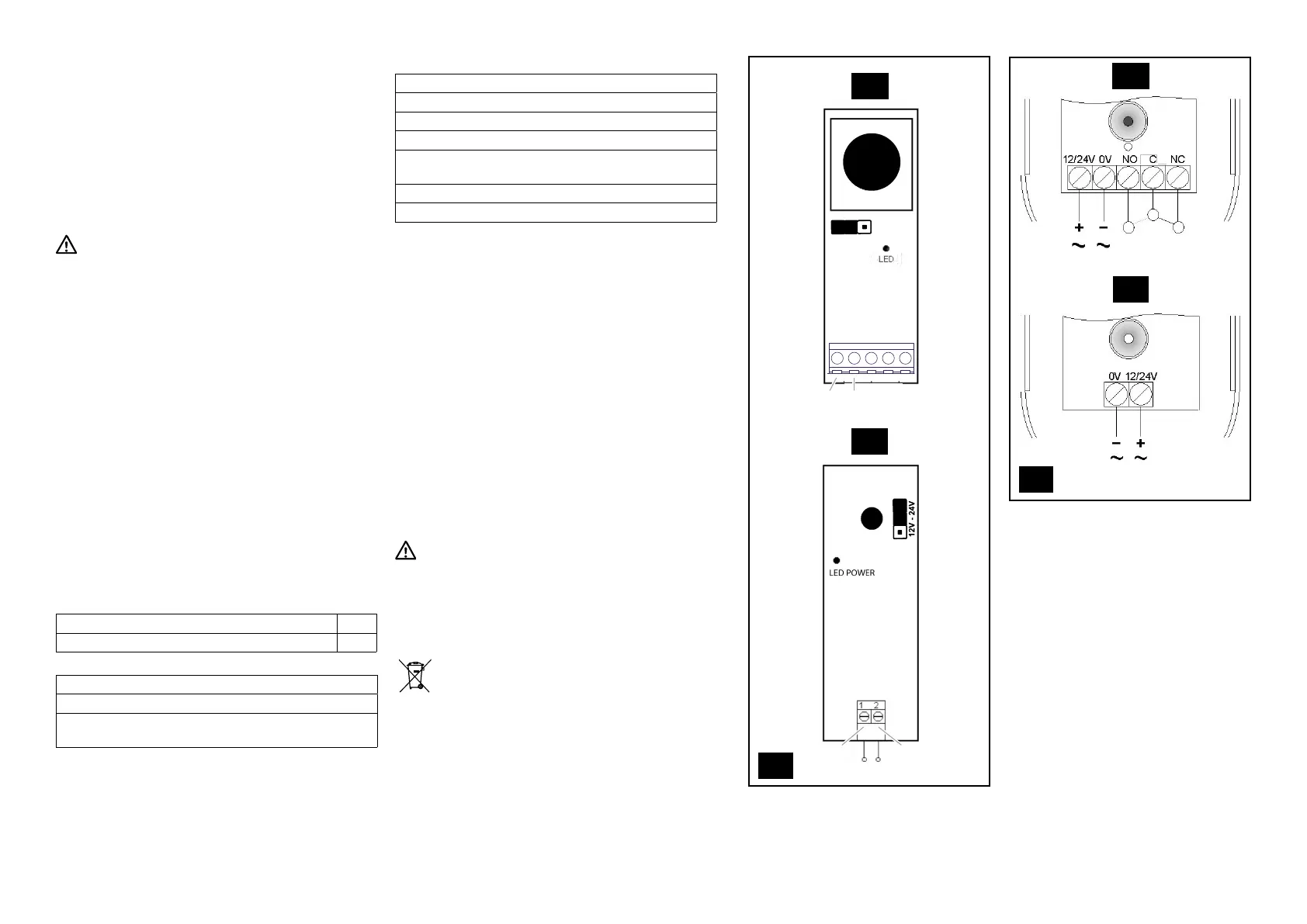

J1 (jumper 1): posición 2-3 si la alimentación está a 12V /
posición 1-2 si la alimentación está a 24V (g. 13)
Receptor
Capacidad contactos relé: 1A máx a 30Vdc
Salida del contacto normalmente abierto: NO
Salida del contacto normalmente cerrado: NC
LED rojo que se apaga con las fotocélulas alineadas
J1 (jumper 1): posición 1-2 si la alimentación está a 12V /
posición 2-3 si la alimentación está a 24V (g. 13)
Capacidad máxima en condiciones ideales: 15 m
Temperatura: -20 °C +50 °C
INSTALACIÓN Y CONEXIONES ELÉCTRICAS
Funcionamiento con transmisor y receptor contrapuestos.
Doble relé de seguridad.
• Proceda como se muestra en la gura 4-5.
• En función de la posición de pasaje del cable, perforar la
base en correspondencia con la predisposición adecuada
(véase g. 6).
• Proceda como se muestra en la gura 7 utilizando los tacos
correspondientes (Ø máx 5 mm) y los tornillos relativos (no
incluidos).
• Conecte los cables en los bornes siguiendo el esquema
(g. 14): 4 en la fotocélula RX y 2 en la fotocélula TX de la
entrada relativa de la central de control.
• Aplique silicona para sellar el oricio de pasaje del cable
(g. 8).
• Antes de cerrar la fotocélula pruebe el transmisor (fotocé-
lula TX) con receptor (fotocélula RX) y compruebe en esta
última el apagado del indicador rojo (LED1) de alineamiento
(g. 9).
• Proceda como se muestra en la gura 10-11.
PRUEBA
Pruebe el funcionamiento correcto de las fotocélulas.
SUSTITUCIÓN DE LA FICHA
En caso de necesidad sustituya la cha como se muestra
en la gura 12.
ELIMINACIÓN
Algunos componentes del producto pueden reciclar-
se mientras otros, como por ejemplo los componen-
tes electrónicos, deben eliminarse según las norma-
tivas vigentes en el área de instalación.
Algunos componentes podrían contener sustancias conta-
minantes y no deben ser dispersados en el medio ambiente.
