13
J1
3 2 1
24V - 12V
J1
3 2 1
12V - 24 V
RX
24V - 12V
TX
1 2 3
J1
1 2 3
J1
+
0V NA NCCOM
+12V/24V
+12V/24V
0V
0V
14
RX
TX
RX
TX
Obrigado por ter escolhido um produto
COMUNELLO AUTOMATION.
Este manual fornece todas as informações especícas ne-
cessárias para o conhecimento e uso correto do equipamen-
to; deve ser lido com atenção e entendido no momento da
compra, e consultado quando houver dúvidas sobre o seu
uso ou quando se deva fazer intervenções de manutenção.
O fabricante reserva-se o direito de fazer eventuais altera-
ções ao produto e a este documento sem aviso prévio.
AVISOS
Leia este manual com atenção antes de iniciar a instala-
ção e execute as operações conforme especicado pelo
fabricante.
Este manual de instalação é destinado apenas a pessoal
prossionalmente competente.
Tudo o que não esteja expressamente previsto nestas instru-
ções não é permitido.
Em particular, é importante prestar atenção ao seguinte
aviso:
• Retire a tensão antes de estabelecer as ligações elétricas.
DESCRIÇÃO DO PRODUTO E FINALIDADE DE USO
A fotocélula DART com uma eletrónica simples e ecaz ade-
qua-se a qualquer tipo de sistema e condição.
VERIFICAÇÕES PRELIMINARES
• Verique se o produto no interior da embalagem está intac-
to e em boas condições.
• Verique se o local de posicionamento das fotocélulas per-
mite uma correta instalação e xação das próprias fotocé-
lulas (g. 3).
• Certique-se de colocar as fotocélulas em superfícies para-
lelas e à mesma altura entre elas.
CARACTERÍSTICAS ELÉTRICAS (RX E TX)
Alcance ótico em condições ideais 15 m
Grau de proteção IP 54
Transmissor
Frequência de modulação: 330 Hz
Comprimento de onda da emissão infravermelha: 950 nm

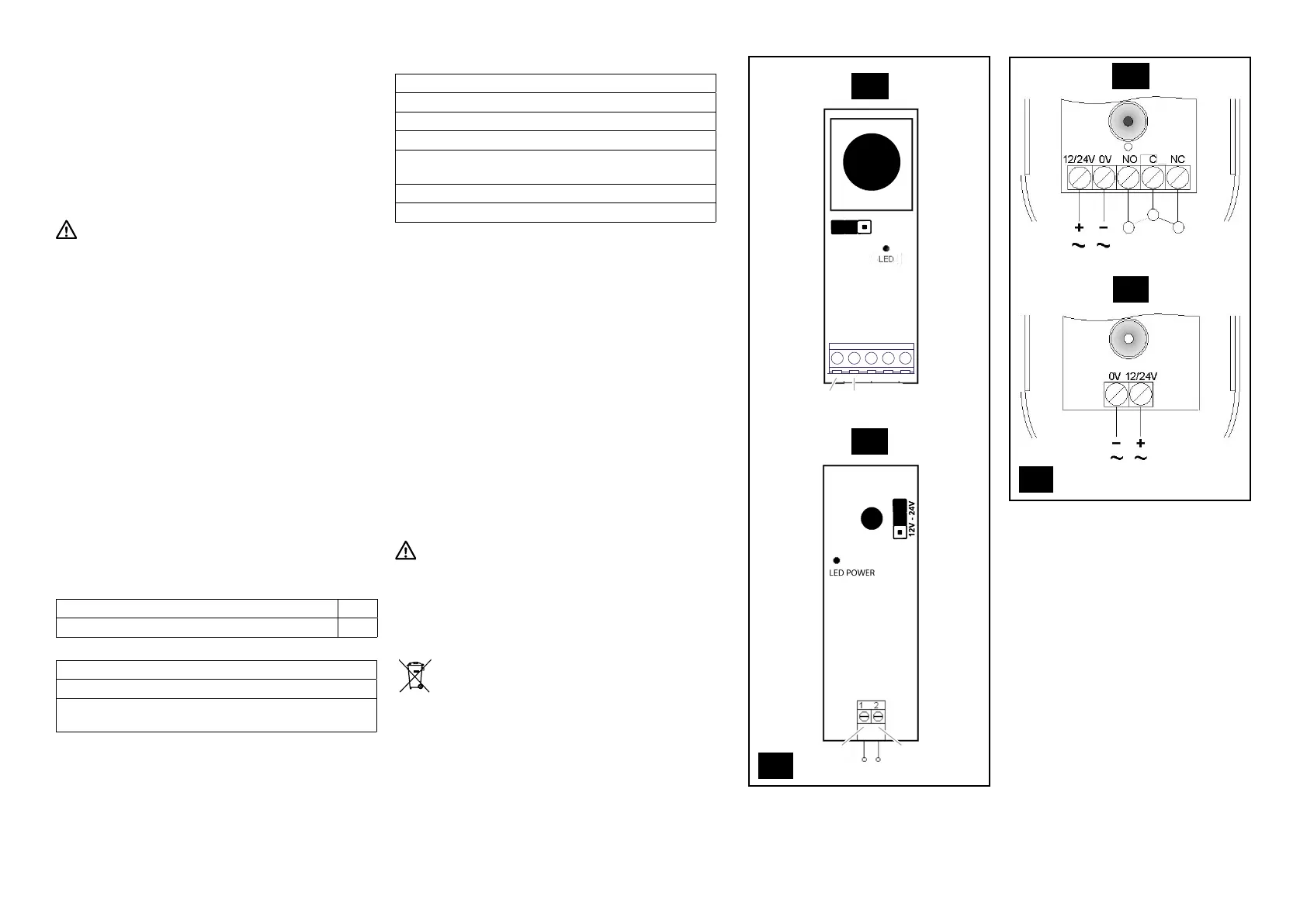

J1 (jumper 1): posição 2-3 se a alimentação a 12V / posi-
ção 1-2 se a alimentação a 24V (g. 13)
Recetor
Capacidade do contacto do relé: 1A máx. a 30 V cc
Saída de contacto normalmente aberta: NÃO
Saída de contacto normalmente fechada: NF
LED vermelho que se apaga com as fotocélulas alinhadas
J1 (jumper 1): posição 1-2 se a alimentação a 12V / posi-
ção 2-3 se a alimentação a 24V (g. 13)
Alcance máximo em condições ideais: 15 m
Temperatura: -20 °C +50 °C
INSTALAÇÃO E LIGAÇÕES ELÉTRICAS
Funcionamento com transmissor e recetor contrapostos.
Relé de segurança duplo.
• Proceda conforme mostrado na gura 4-5.
• Dependendo da posição da passagem do cabo, perfure a
base em correspondência com a respetiva predisposição
(veja a g. 6).
• Proceda conforme mostrado na gura 7 usando buchas
apropriadas (Ø máx. 5 mm) e respetivos parafusos (não
incluídos).
• Ligue os cabos aos terminais seguindo o esquema (g. 14):
4 na fotocélula RX e 2 na fotocélula TX, a partir da entrada
relativa à unidade de controlo.
• Aplique silicone para selar o orifício de passagem do cabo
(g. 8).
• Antes de fechar a fotocélula, teste o transmissor (fotocélula
TX) com o recetor (fotocélula RX) e verique neste último
o apagar da luz piloto vermelha (LED1) de alinhamento
(g. 9).
• Proceda conforme mostrado na gura 10-11.
TESTE
Teste o funcionamento correto das fotocélulas.
SUBSTITUIÇÃO DA PLACA
Se necessário, substitua a placa conforme mostrado na
gura 12.
ELIMINAÇÃO
Alguns componentes do produto podem ser recicla-
dos, enquanto outros, como por ex. os componen-
tes eletrónicos, devem ser eliminados de acordo
com as normas em vigor no local de instalação.
Alguns componentes podem conter substâncias poluentes
que não devem ser dispersas no ambiente.
