13
J1
3 2 1
24V - 12V
J1
3 2 1
12V - 24 V
RX
24V - 12V
TX
1 2 3
J1
1 2 3
J1
+
0V NA NCCOM
+12V/24V
+12V/24V
0V
0V
14
RX
TX
RX
TX
Dank u voor het kiezen van een product
COMUNELLO AUTOMATION.
Deze handleiding bevat alle specieke informatie die noodza-
kelijk is voor de goede kennis en het correcte gebruik van de
apparatuur; de handleiding moet na de aankoop zorgvuldig
gelezen en begrepen worden en in geval van twijfel over het
gebruik en bij het uitvoeren van onderhoudswerkzaamheden
geraadpleegd worden.
De fabrikant behoudt zich het recht voor om, zonder voor-
afgaande kennisgeving, wijzigingen aan te brengen aan het
product en dit document.
WAARSCHUWINGEN
Lees deze handleiding zorgvuldig alvorens de installatie te
starten en verricht de ingrepen zoals aangegeven door de
fabrikant.
Deze installatiehandleiding is uitsluitend bestemd voor pro-
fessioneel bekwaam personeel.
Alles wat niet uitdrukkelijk staat aangegeven in deze aanwij-
zingen is niet toegestaan.
Het is met name belangrijk om aandacht te besteden aan de
volgende waarschuwing:
• Koppel de stroomvoorziening los alvorens de aansluitingen
uit te voeren.
BESCHRIJVING VAN HET PRODUCT EN BEOOGD
GEBRUIK
De fotocel DART, met een eenvoudige en eciënte elek-
tronica, is geschikt voor elk type systeem en voor alle
omstandigheden.
VOORAFGAANDE CONTROLES
• Controleer of het product in de verpakking intact is en in
goede staat verkeert.
• Controleer of de plek voor de plaatsing van de fotocel-
len een correcte installatie en bevestiging ervan toestaat
(afb. 3).
• Controleer dat de fotocellen geplaatst worden op parallelle
oppervlakken en onderling op dezelfde hoogte.
ELEKTRISCHE KENMERKEN (RX EN TX)
Optisch bereik onder optimale omstandigheden 15 m
Beschermingsklasse IP 54
Zender
Frequentie modulatie: 330 Hz
Golengte van de infraroodemissie: 950 nm

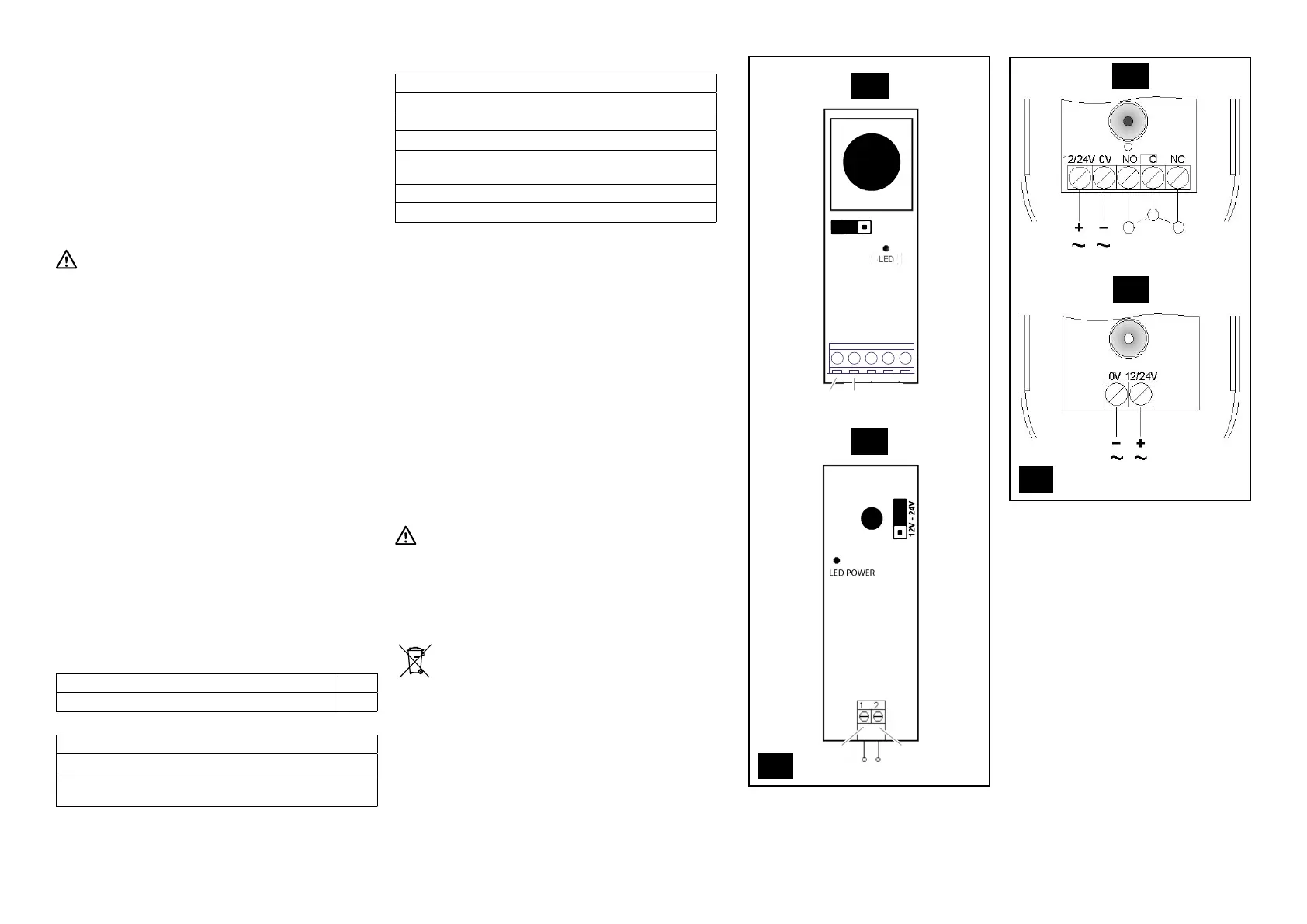

J1 (jumper 1): stand 2-3 in geval van voeding 12V / stand
1-2 in geval van voeding 24V (afb. 13)
Ontvanger
Vermogen relaiscontacten: 1A max a 30Vdc
Uitgang normaal open contact: NO
Uitgang normaal gesloten contact: NC
Rode led die uitgaat bij uitgelijnde fotocellen
J1 (jumper 1): stand 1-2 in geval van voeding 12V / stand
2-3 in geval van voeding 24V (afb. 13)
Maximaal bereik onder optimale omstandigheden: 15 m
Temperatuur: -20 °C +50 °C
INSTALLATIE EN ELEKTRISCHE AANSLUITINGEN
Werking met tegenoverliggende zender en ontvanger.
Dubbel veiligheidsrelais.
• Ga te werk zoals aangegeven op afbeelding 4-5.
• Doorboor, op basis van de doorgangspunten van de kabel,
het voetstuk op de daarvoor voorziene punten (zie afb. 6).
• Ga te werk zoals aangegeven op afbeelding 7 en ge-
bruik geschikte pluggen (Ø max 5 mm) en schroeven (niet
bijgeleverd).
• Sluit de kabels aan op de klemmen, volgens het schema
(afb. 14): 4 op de fotocel RX en 2 op de fotocel TX, vanaf
de betreende ingang van de regelmodule.
• Breng silicone aan om de doorgangsopening van de kabel
af te dichten (afb. 8).
• Voordat de fotocel weer wordt gesloten, moet de zender
(fotocel TX) getest worden met de ontvanger (fotocel RX)
en moet gecontroleerd worden of het rode lampje voor uit-
lijning (LED1) op de ontvanger uit is (afb. 9).
• Ga te werk zoals aangegeven op afbeelding 10-11.
TEST
Test de correcte werking van de fotocellen.
VERVANGING KAART
Indien nodig, kan de kaart worden vervangen zoals weerge-
geven op de afbeelding 12.
VERWIJDERING
Enkele onderdelen van het product kunnen gerecy-
cled worden, terwijl anderen, zoals bijvoorbeeld de
elektronische onderdelen verwijderd moeten worden
in overeenstemming met de regelgeving van kracht in het
land van installatie.
Enkele onderdelen kunnen mogelijk vervuilende stoen be-
vatten die niet in het milieu verspreid mogen worden.
