13
J1
3 2 1
24V - 12V
J1
3 2 1
12V - 24 V
RX
24V - 12V
TX
1 2 3
J1
1 2 3
J1
+
0V NA NCCOM
+12V/24V
+12V/24V
0V
0V
14
RX
TX
RX
TX
Dziękujemy za wybranie produktu
COMUNELLO AUTOMATION.
Niniejsza instrukcja zawiera wszystkie informacje niezbędne
dla zapoznania się z charakterystyką techniczną urządzenia
i z jego prawidłowym użytkowaniem; po zakupieniu urzą-
dzenia należy ją uważnie przeczytać i zrozumieć jej treść,
a następnie odnieść się do niej w przypadku jakichkolwiek
wątpliwości związanych z obsługą i konserwacją.
Producent zastrzega sobie prawo do wprowadzenia mo-
dykacji w produkcie i w niniejszym dokumencie, bez
uprzedzenia.
OSTRZEŻENIA
Należy uważnie przeczytać niniejszą instrukcję przed przy-
stąpieniem do instalacji i wykonaniem interwencji, zgodnie z
informacjami przekazanymi przez producenta.
Niniejsza instrukcja instalacji jest przeznaczona wyłącznie dla
wykwalikowanego personelu.
Zabrania się użytkowania i wykorzystywania w sposób inny
niż ten wskazany w niniejszej instrukcji.
W szczególności, należy zwrócić uwagę na następujące
ostrzeżenie:
• Odłączyć napięcie przed wykonaniem podłączenia
elektrycznego.
OPIS PRODUKTU I PRZEZNACZENIE
Fotokomórka DART cechująca się prostym i skutecznym
układem elektronicznym jest przeznaczona do zastosowa-
nia na wszystkich rodzajach instalacji i w różnych warunkach
roboczych.
KONTROLE WSTĘPNE
• Sprawdzić, czy produkt znajdujący się w opakowaniu jest
w nienaruszonym i dobrym stanie.
• Sprawdzić, czy miejsce przewidziane dla umiejscowienia
fotokomórek umożliwia ich prawidłowe zainstalowane i za-
mocowanie (rys. 3).
• Fotokomórki należy umieścić na równoległych powierzch-
niach, na takiej samej wysokości.
CHARAKTERYSTYKA ELEKTRYCZNA (RX I TX)
Zdolność optyczna w optymalnych warunkach 15 m
Stopień ochrony IP 54
Nadajnik
Częstotliwość modulacji: 330 Hz
Długość fali promieniowania podczerwonego: 950 nm
J1 (jumper 1): pozycja 2-3 w przypadku zasilania 12V /
pozycja 1-2 w przypadku zasilania 24V (rys. 13)
Odbiornik
Zdolność styków przekaźnika: 1A maks przy 30Vdc
Wyjście styku normalnie otwarte: NO
Wyjście styku normalnie zamknięte: NC
Czerwona dioda LED wyłącza się, kiedy fotokomórki są
wyrównane
J1 (jumper 1): pozycja 1-2 w przypadku zasilania 12V /
pozycja 2-3 w przypadku zasilania 24V (rys. 13)
Maksymalna zdolność w optymalnych warunkach: 15 m
Temperatura: -20 °C +50 °C
INSTALACJA I PODŁĄCZENIA ELEKTRYCZNE
Działanie z przeciwstawnie ustawionymi nadajnikiem i od-
biornikiem. Podwójny przekaźnik bezpieczeństwa.
• Postępować zgodnie ze wskazaniami podanymi na
rysunku 4-5.
• W zależności od punktu przeprowadzenia kabla, wykonać
stosowny otwór (patrz rys. 6).
• Postępować zgodnie ze wskazaniami podanymi na rysun-
ku 7 stosując odpowiednie kołki (Ø maks 5 mm) i śruby (nie
dostępne w wyposażeniu).

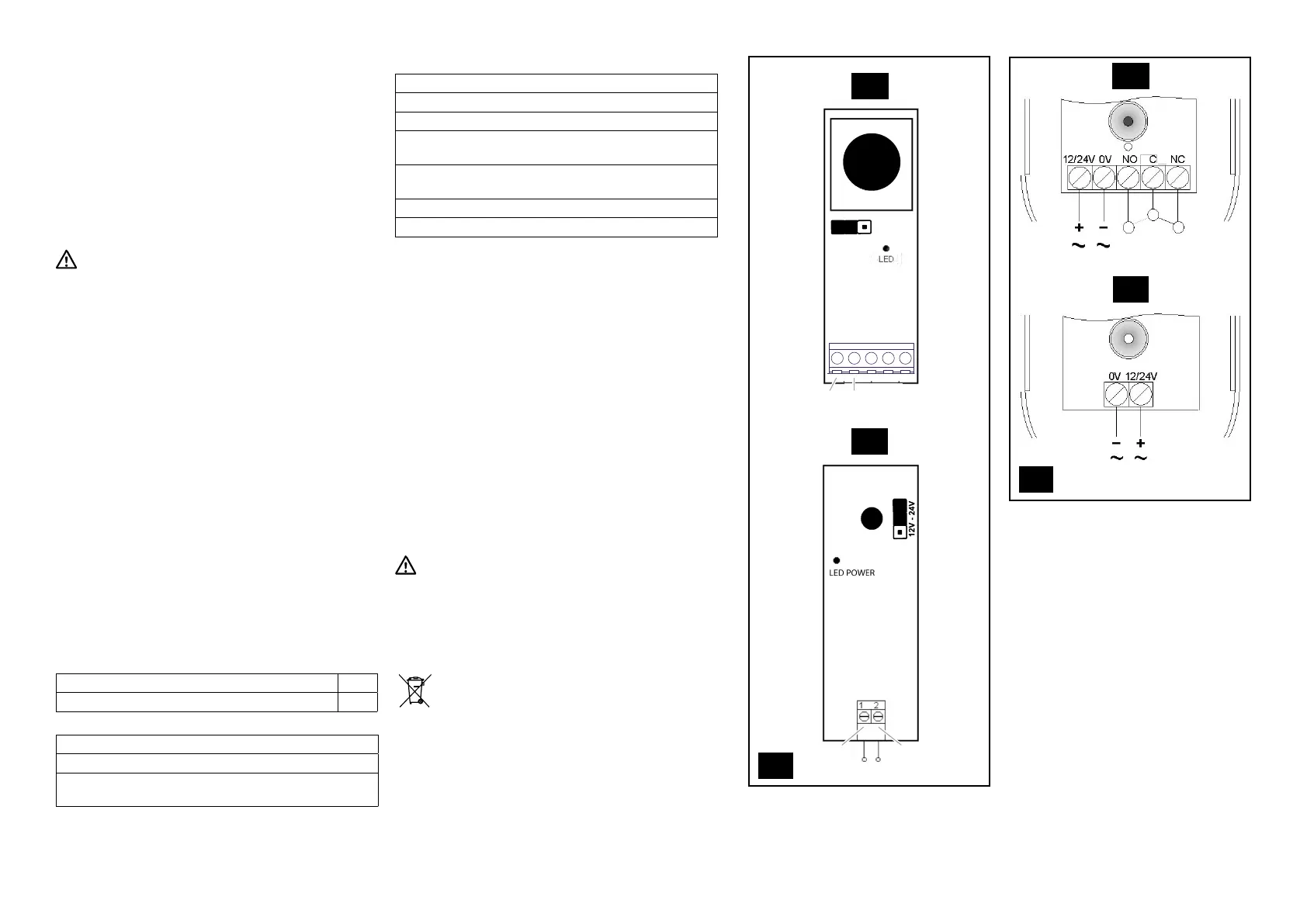

• Podłączyć kable do zacisków zgodnie ze schematem
(rys. 14): 4 na fotokomórce RX i 2 na fotokomórce TX, od
odpowiedniego wejścia centrali kontrolnej.
• Uszczelnić przejście kablowe za pomocą silikonu (rys. 8).
• Przed zamknięciem fotokomórki sprawdzić, czy nadajnik
(fotokomórka TX) i odbiornik (fotokomórka RX) działają
prawidłowo oraz czy na odbiorniku wyłączyła się czerwona
kontrolka (LED1) potwierdzająca ich wyrównanie (rys. 9).
• Postępować zgodnie ze wskazaniami podanymi na
rysunku 10-11.
TESTOWANIE
Sprawdzić, czy fotokomórki działają prawidłowo.
WYMIANA KARTY
W razie potrzeby kartę wymienić zgodnie ze sposobem
przedstawionym na rysunku 12.
UTYLIZACJA
Niektóre komponenty produktu mogą zostać podda-
ne recyklingowi, inne, jak np. komponenty elektro-
niczne, muszą być utylizowane zgodnie z przepisami
obowiązującymi w kraju, gdzie urządzenie zostanie
zainstalowane.
Niektóre komponenty mogą zawierać substancje zanie-
czyszczające, których nie należy uwalniać do środowiska.
