2 MODELLI E DESCRIZIONE PRODOTTO
2.1 DESCRIZIONE
FORT è un attuatore elettromeccanico per cancelli scorrevoli ad uso residenziale ed industriale con centrale integrata che consente di muovere il
cancello mediante pulsante, radiocomando e, quando necessario, manualmente grazie all’apposita chiavetta in dotazione. Esiste nella versione
FORT 400 - 500 - 600 - 800 - 1000 - 1500 per cancelli fino a rispettivamente 400 Kg - 500 Kg - 600 Kg - 800 Kg - 1000 Kg - 1500 Kg.
Nella tabella 1 sono elencati tutti i modelli di FORT in produzione.
NOTA: Nel presente manuale viene illustrato il modello di FORT FT800 - 230V nel quale è associata la centrale CU - 230V - HP; tuttavia
sia le immagini che il testo valgono per tutti i modelli di FORT.
La descrizione delle centrali elettroniche invece, viene fornita per ogni modello specifico in un manuale a parte.
2.2 INSTALLAZIONE TIPICA

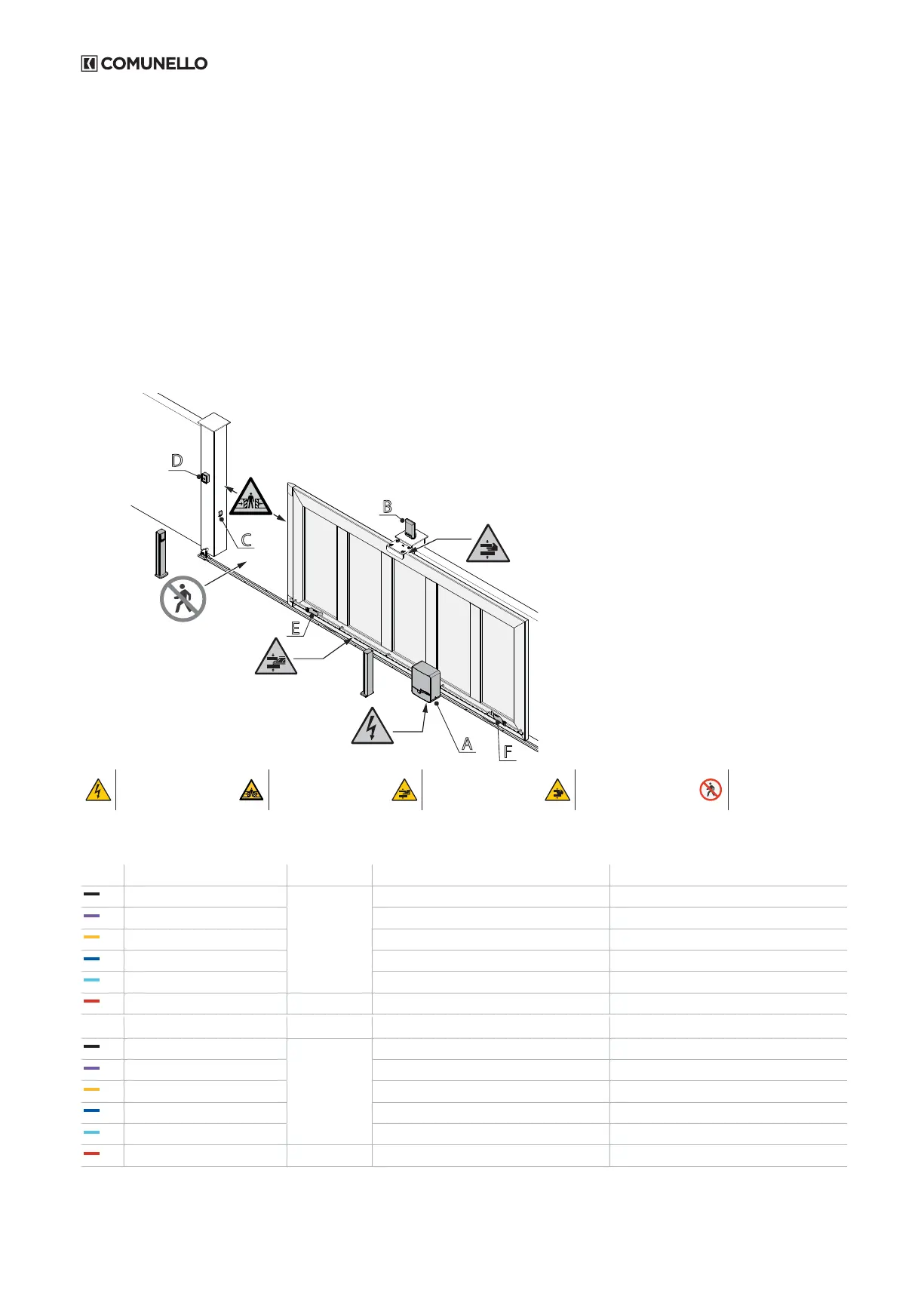

FIG. 1
F
A
E
D
C
B
A
Motoriduttore con
centralina interna
B
Lampeggiante
C
Fotocellula
D
Selettore a chiave
E
Staffa per finecorsa
di apertura
elettromeccanico o
magnetico nero
F
Staffa per finecorsa
di chiusura
elettromeccanico o
magnetico rosso
Pericolo per presenza di
tensione;
Pericolo di schiacciamento;
Pericolo di schiacciamento
piedi;
Pericolo di intrappolamento
mani;
Divieto di transito durante la
manovra.
24V Descrizione Cavo Lunghezza (1 m / 20 m) Lunghezza (20 m / 50 m)
Alimentazione principale
HAR EN50575 CPR
305/2011
3 x 1,5 mm
2
3 x 2,5 mm
2
Lampeggiante 2 x 0,5 mm
2
2 x 1,0 mm
2
Fotocellula TX 2 x 0,5 mm
2
2 x 1,0 mm
2
Fotocellula RX 4 x 0,5 mm
2
4 x 1,0 mm
2
Selettore a chiave 3 x 0,5 mm
2
3 x 1,0 mm
2
Antenna RG58 max 20 m max 20 m
230V Descrizione Cavo Lunghezza (1 m / 20 m) Lunghezza (20 m / 50 m)
Alimentazione principale
HAR EN50575 CPR
305/2011
4 x 1,5 mm
2
4 x 2,5 mm
2
Lampeggiante 2 x 0,5 mm
2
2 x 1,0 mm
2
Fotocellula TX 2 x 0,5 mm
2
2 x 1,0 mm
2
Fotocellula RX 4 x 0,5 mm
2
4 x 1,0 mm
2
Selettore a chiave 3 x 0,5 mm
2
3 x 1,0 mm
2
Antenna RG58 max 20 m max 20 m
