Condor MDR 5-K - Electrical Specifications and Standards; Tripping Curves and Temperature Correction

Seite 2 von 2
EN 60947 - 4 - 1
7.2.1.4
I
N
U
N
(50 / 60 Hz)
EN 60947 - 4 – 1
8.3.4.1
NH 00 / gL
R5 / 1,5 0,86 – 1,5 A 500 V 10 A
R5 / 2,45 1,5 – 2,45 A 500 V 16 A
R5 / 4,2 2,4 – 4,2 A 500 V 25 A
R5 / 7,0 4,0 – 7,0 A 500 V 35 A
R5 / 10,3 6,1 – 10,3 A 500 V 50 A
R5 / 14 9,0 – 14,0 A 500 V 63 A
R5 / 18 11,0 – 18,0 A 500 V 50 A

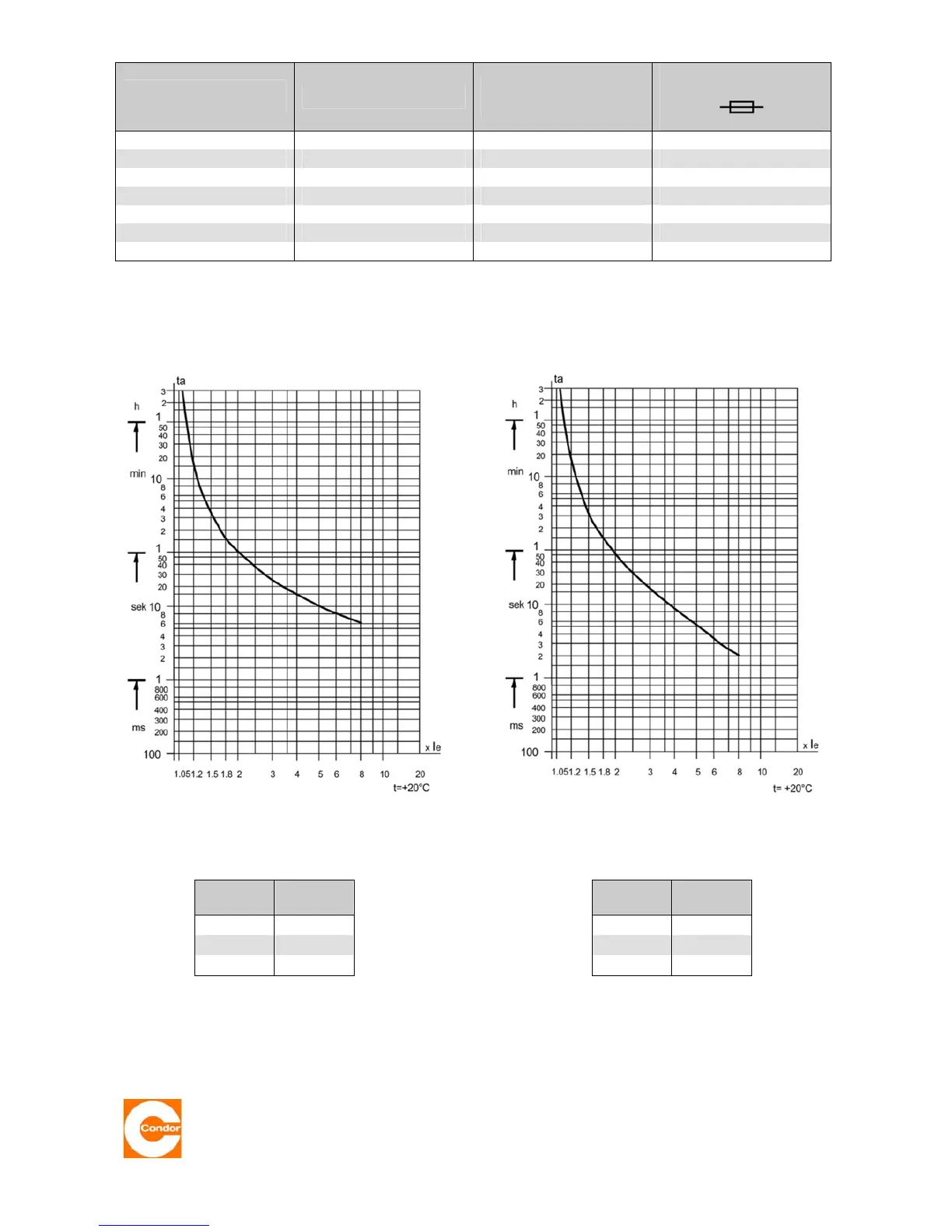

Auslösekennlinie R5 / Tripping curves R5
R5 0,86 – 7,0 A R5 6,1 – 18 A
t y
I
N
x y
t y
-5°C 0,85 -5°C 0,82
+20°C 1,00 +20°C 1,00
+40°C 1,12 +40°C 1,12
02.11.2005
