1. Leírás és alkalmazási terület
Teljesen automatizált kondenzátumszivattyú a kondenzátum olyan égőfejekből, kondenzációs gáz- és olajkazánokból,
légkondicionálókból, bemutató hűtőpultokból és párátlanítókból történő eltávolításához, amelyeknél a gravitációs
elvezetés nem lehetséges.
FIGYELMEZTETÉS: A kondenzátum elvezetésekor be kell tartani a vízügyi hatóságok vagy más
illetékes hatóságok szabályait. A szabványos (nem alacsony kéntartalmú) fűtőolajjal üzemeltetett
kondenzációs kazánokból származó kondenzátumot semlegesítés nélkül nem szabad a csatornarendszerbe
engedni. Ez a 200 kW-ot meghaladó kondenzációs kazánrendszerekre is érvényes.
2. Műszaki adatok
Motor teljesítményleadása: P2 = 80 watt
Max. térfogatáram: 360 l/h
Feszültség: 230 V – 50 Hz
Max. emelőmagasság: 5,2 m v.o.
Névleges áramerősség: 0,6 A
Max. folyadék-hőmérséklet: 50 °C
Üzemi feszültség: 230 V – 50 Hz
3/8“ csatlakozás 8 mm-es tömlőcsatlakozóval
Kábel dugóval: Hossz: 2,0 m
3. Tartozékok
2 méteres tápkábel és jelzőkábel a szivattyú csatlakoztatásához, 40-25 és 50 mm-es bemeneti adapter, visszacsapó
szelep és használati útmutató. A szivattyú kimeneti csővel is el van látva (6 m), amelyet a kimeneti oldalon (visszacsapó
szelep) kell csatlakoztatni, mely mellékelve van. Az 50 mm/8 mm-es adapterrel csatlakoztassa az elvezetőcsőhöz.
4. Telepítés és üzembe helyezés
FIGYELMEZTETÉS: A szivattyú telepítését, üzemeltetését vagy szervizelését megelőzően olvassa el
figyelmesen az utasításokat! A telepítést csak szakképzett személy végezheti.
Ellenőrizze a csomag tartalmát és az esetleges károkat az üzemeltetés előtt. Bármilyen hiányosság esetén azonnal
értesítse a forgalmazót.
A szivattyút soha ne szállítsa és ne vegye ki a csomagolásból a kábelénél fogva!
Megfelelően földelt hálózati tápfeszültség és az összes fázist lekapcsoló, max. 30 mA-es áram-
védőkapcsoló szükséges a szivattyú működtetéséhez.
A meglévő csatlakozások esetében ellenőrizni kell, hogy rendelkeznek-e áram-védőkapcsolóval.
Győződjön meg róla, hogy a tápkábel NINCS csatlakoztatva, amikor a szivattyún bármilyen jellegű
munkát végez.
4.1 Telepítés és a bemenet csatlakoztatása
A szivattyúnak vízszintes helyzetben kell lennie (a padlón vagy a falra szerelve) a megfelelő működés
biztosítása érdekében.
A szivattyút úgy kell felszerelni, hogy ne billenhessen meg, és megfelelően rögzítve legyen!
A szivattyút a leeresztendő egység kondenzátumelvezetésének közelében kell felszerelni. Az egység és a szivattyú
közötti csatlakozások nincsenek mellékelve. Az elvezetőcsövek (pl. PVC, PE, rozsdamentes acél) kiválasztásakor
győződjön meg róla, hogy korrózióálló és saválló anyagot használ.
A kondenzációs kazánokból származó kondenzátum nagyon agresszív és maró hatású!
Egy szabványos, hőálló műanyag szennyvízcső (50 mm) a mellékelt bemeneti adapter segítségével közvetlenül
csatlakoztatható a két bemenet valamelyikéhez (lásd az 1. ábrát). A kisebb átmérőjű csövek biztonságosan rögzíthetők
az adapteren lévő két nyíláson átfűzött kábelkötegelők segítségével, melyeket húzzon meg erősen. Egy 50 mm-es
csőhöz való speciális adaptert mellékeltünk.

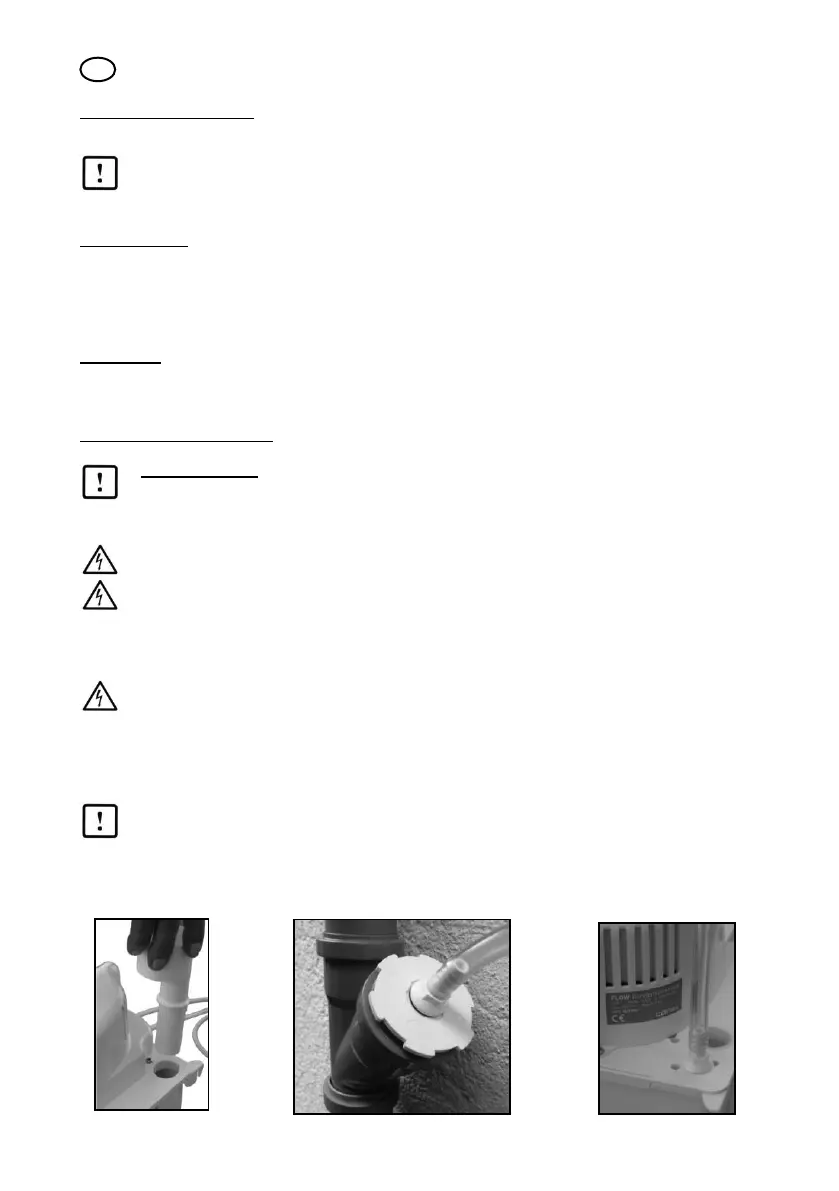

1. ábra - Bemeneti
adapter
2. ábra: 50 mm-es adapter
