Connexion des sorties
Connexion des sorties des haut-parleurs
L’amplificateur possède des sorties pour 4 (modèle XA 1000) ou 2 haut-parleurs
(modèle XA 600).
Deux sorties haut-parleurs fonctionnent également en mode ponté mono si bien
qu´un seul haut-parleur est certes actionné mais qu´une puissance de sortie consi-
dérablement plus élevée est disponible.
En outre, une sortie Cinch supplémentaire est disponible pour la commande d’autres
composants de l’installation.

Le câblage vers les haut-parleurs doit être à deux fils. Isolez les
points de raccordement non protégés. Veillez à ce que les câbles ne
puissent pas être endommagés par des arêtes vives.
N’utilisez que des haut-parleurs disposant d’une capacité de charge
suffisante (voir les « Caractéristiques techniques »).
Veillez à ce que la polarité de tous les haut-parleurs ne soit pas
inversée, donc que les signes plus et moins concordent !
Normalement, les cordons d’alimentation des haut-parleurs sont
codés : Certains fabricants de haut-parleurs repèrent la conduite
positive par une bande de couleur supplémentaire, alors que d’aut-
res fabricants utilisent un fil strié pour le pôle positif et un fil lisse
pour le pôle négatif.
L´amplificateur a été développé pour fonctionner sur des impédan-
ces de haut-parleurs de 2 ohms minimum (mode stéréo) ou de 4
ohms (mode ponté mono). Ne branchez en aucun cas dles haut-par-
leurs d´une impédance inférieure.
Reliez les sorties de haut-parleurs en fonction du modèle et du mode de fonctionne-
ment selon les schémas suivants. Respectez les impédances minimales préconisées
selon le mode de fonctionnement.
35

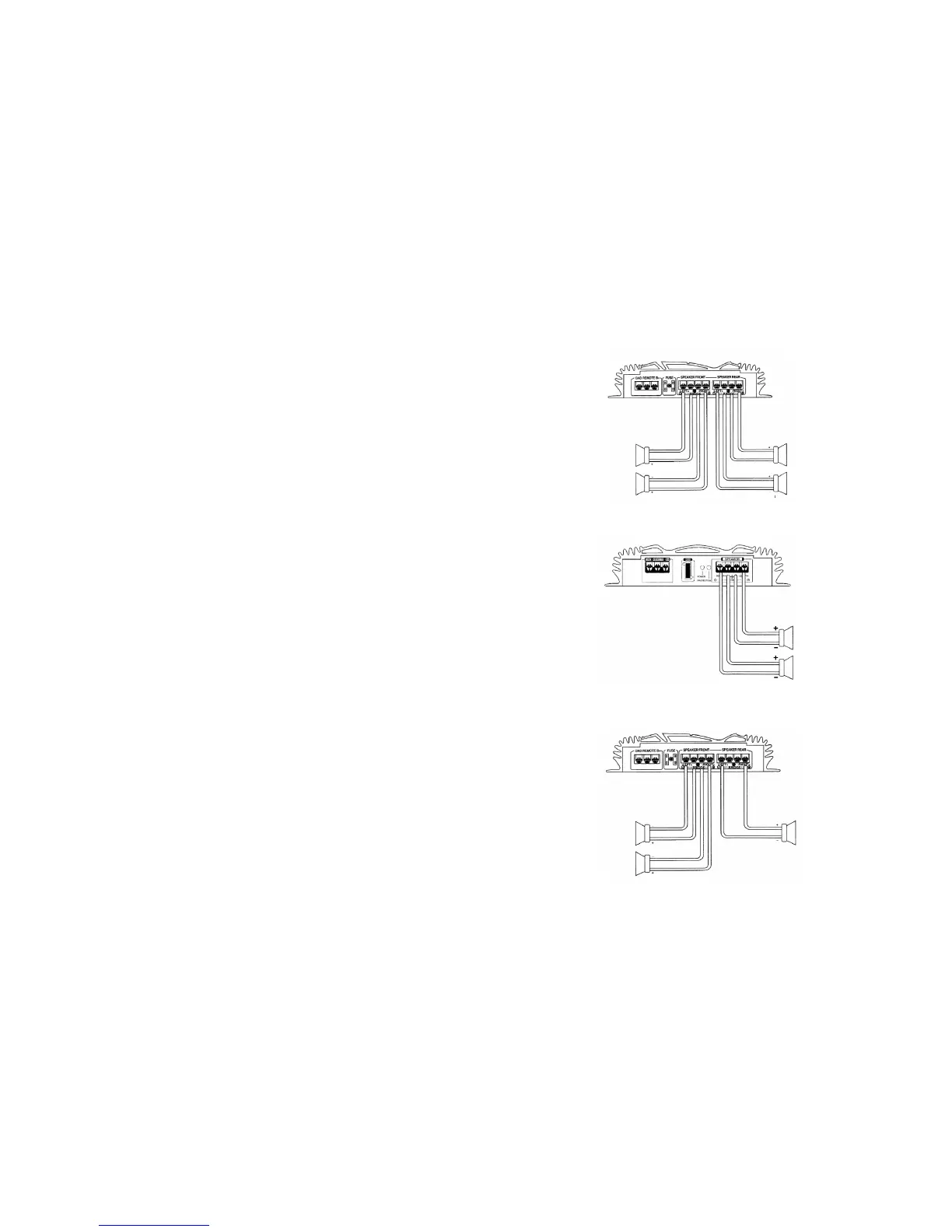

Stereo mode XA 1000 model
Minimum loudspeaker impedance of 2 ohms
Stereo mode XA 600 model
Minimum loudspeaker impedance of 2 ohms
Mono-bridge mode XA 1000 model
Minimum loudspeaker impedance of 2 ohms (stereo loudspeaker pair) and 4 ohms
(subwoofer)
front left
front right
rear left
rear right
left
right
suboofer
left
right
