Minimum loudspeaker impedance of 4 ohms
Mono-bridge mode XA 600 model
Minimum loudspeaker impedance of 4 ohms
Connecting the cinch outputs
Additionally to the loudspeaker outputs, the amplifier is provided with cinch outputs
by means of which the input signal can be fed to other components of the car hi-fi
system without using adapters.
For connecting the cinch outputs, use only shielded cinch cables
suitable for this purpose. The use of any other cable may cause
interference.
Keep the length of the connection cables as short as possible.
Do not install the cables in the proximity of other cables. Thus, you
avoid interface at the input of the subsequent component.
suboofer
53
Modèle XA 600

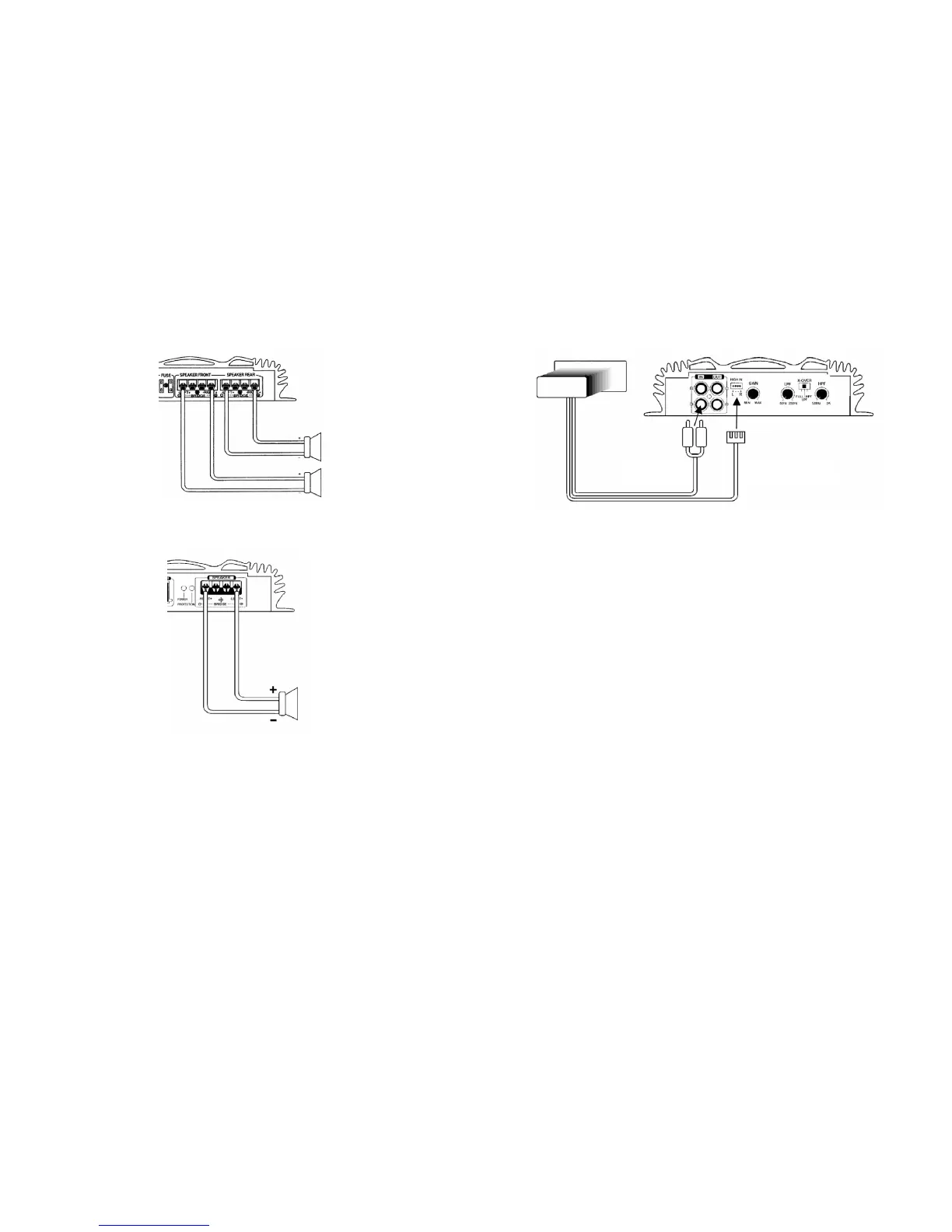

Connexion via les entrées Cinch
Raccordez les sorties Cinch de votre
autoradio avec les connexions Cinch IN
(7) de l’amplificateur
Connexion via les entrées haut-par-
leurs
Branchez le cordon d’alimentation de
haut-parleurs fourni dans la connexion
HIGH IN (9) de l’amplificateur.
Branchez les sorties haut-parleurs de
votre autoradio aux extrémités du cor-
don d’alimentation de haut-parleurs.
Autoradio
Connexion Cinch Connexion haut-parleurs
Respectez le marquage en couleur droit
et gauche des connexions Cinch:
Blanc ou noir > gauche
rouge > droit
Câble L+ > sortie haut-parleur gauche
positive
Câble L- > sortie haut-parleur gauche
négative
Câble R- > sortie haut-parleur droite
négative
Câble R+ > sortie haut-parleur droite
positive
