Reliez les sorties Cinch de votre autora-
dio aux entrées Cinch de l´amplificateur.
Raccordement des sorties haut-parleur
Raccordement des sorties des haut-parleurs
L´amplificateur pour voiture possède des sorties pour 4 haut-parleurs.
En effet, deux sorties haut-parleur fonctionnent également en mode ponté mono si
bien qu´un seul haut-parleur est certes actionné mais qu´une puissance de sortie
considérablement plus élevée est disponible.

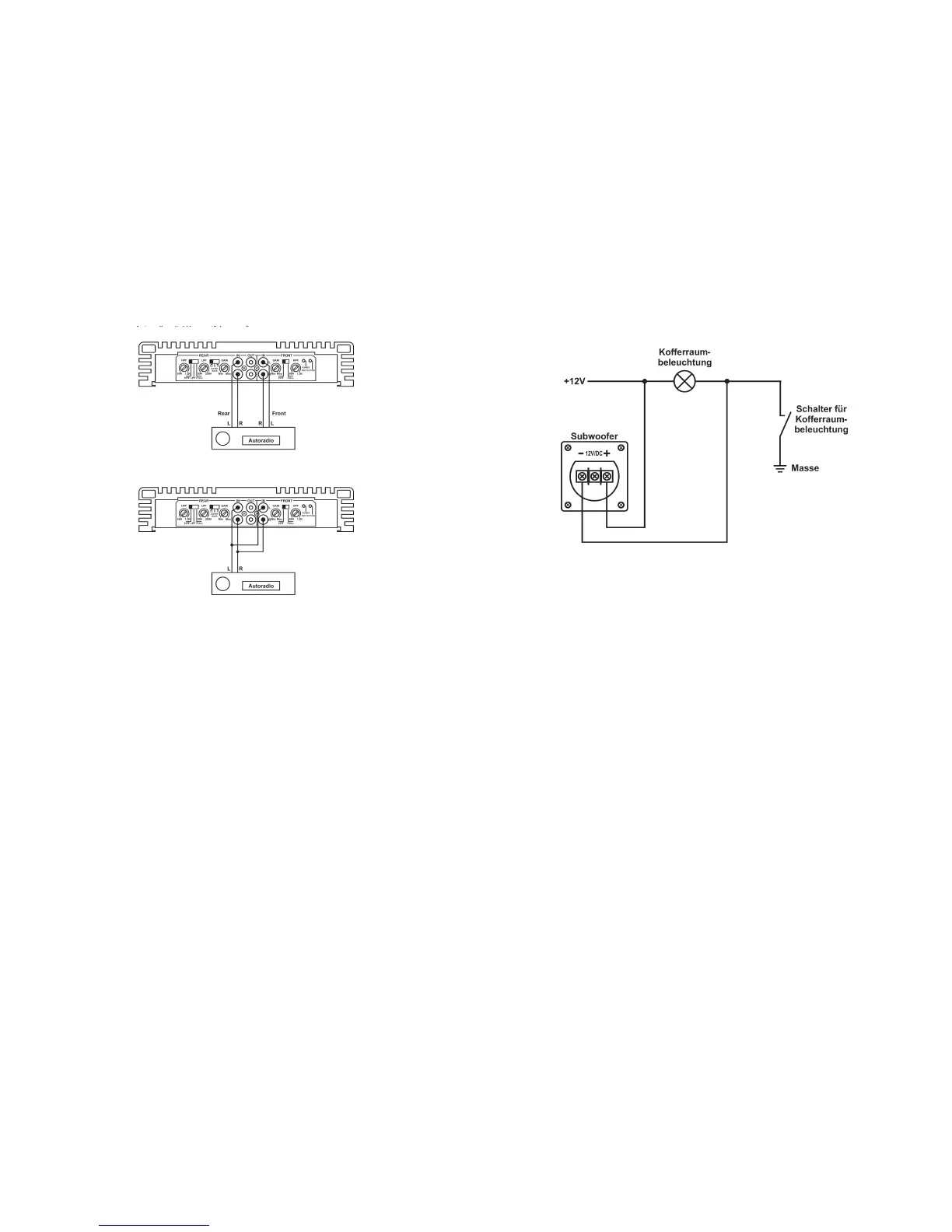

Autoradio avec 4 sorties de préamplification
Autoradio avec 2 sorties de préamplification
Sortie Cinch
Sortie Cinch
Cinch output
Sorties arrière
➔ Prise REAR IN (6)
Sorties avant
➔ Prise FRONT IN (8)
Respectez le marquage en couleur droit
et gauche des connexions Cinch:
Blanc ou noir ➔ gauche
Rouge ➔ droit
Si votre autoradio ne devait pas dispo-
ser de sorties de préamplificateur, veuil-
lez utiliser les adaptateurs dits « Y ».
13
Anschluss der Subwooferbeleuchtung
Verbinden Sie den Anschluss "+" des
Stromversorgungsanschluss am Sub-
woofer (20) mit einer Spannungsquelle,
die über das Zündschloss geschaltet
wird.
Verbinden Sie den Anschluss "-" des
Stromversorgungsanschluss am Sub-
woofer (20) mit einem geeigneten Mas-
sepunkt.
Beim Abschalten der Zündung wird
somit auch die Beleuchtung des Sub-
woofers abgeschaltet. Einem ungewoll-
ten Entleeren der Bordbatterie wird
somit vorgebeugt.
Wenn der Subwoofer im Kofferraum ein-
gebaut ist, könnte der Anschluss z.B.
auch an die Kofferraumbeleuchtung
erfolgen. Die Beleuchtung schaltet sich
dann automatisch ein, wenn der Koffer-
raum geöffnet wird.
