Reliez la borne « B+ » du terminal de
connexion pour l´alimentation électrique
(14) directement au pôle positif de la
batterie de bord.
Reliez la borne « REMOTE » du terminal
de connexion pour l´alimentation élec-
trique (14) directement à la borne pour
télécommande ou la sortie de comman-
de antenne de l´autoradio.
Reliez la borne GND du terminal de
connexion pour l´alimentation électrique
(14) à la borne négative (masse) de la
batterie ou à la carrosserie du véhicule.
☞
Répartissez l´alimentation électrique en forme d´étoile, à savoir que les
connexions des bornes négatives de tous les composants de l´installation
HiFi embarquée partent chacune d´un point. Ce type de répartition permet
d´éviter les boucles de masse.
Procédez de la même manière avec les fils positifs.
Raccordement de l´éclairage du subwoofer
L´amplificateur se met en marche par le
biais de cette entrée en présence d´une
tension de +12 volts.
Presque tous les autoradios possèdent
entre-temps ce type de sortie de com-
mande qui induit seulement 12 volts en
cas de mise en service de l´autoradio.
Attention : vu que la conductivité se
trouve réduite en raison de l´application
toujours plus fréquente de la technolo-
gie de collage ou de l´utilisation de
pièces métalliques peintes, tous les
composants en métal ne conviennent
pas comme point de mise à la masse.

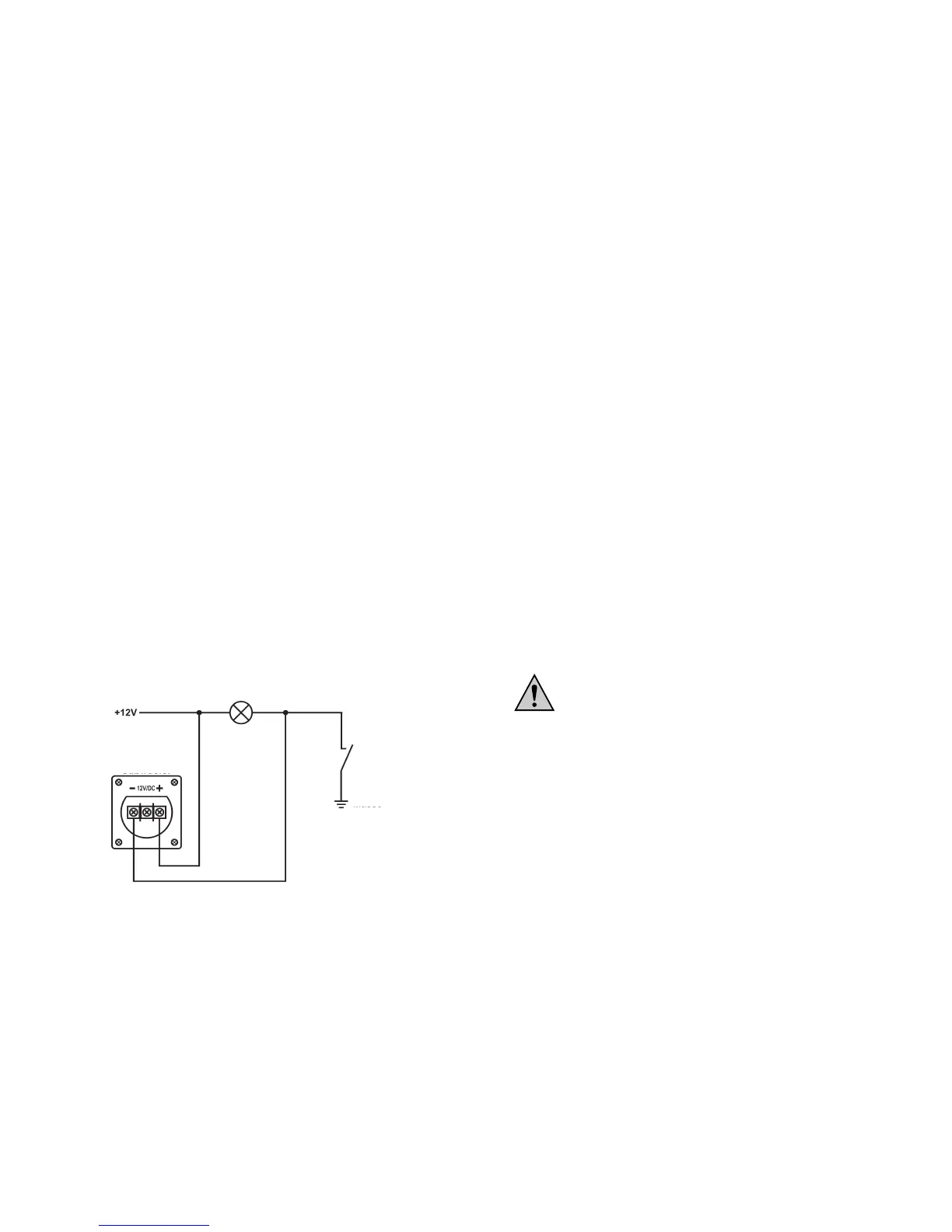

Eclairage du coffre
Subwoofer
Masse
Interrupteur
pour éclairage
du coffre
15
Verbinden Sie die Cinchausgänge Ihres
Autoradios mit den Cincheingängen des
Verstärkers:
Anschluss der Verstärkerausgänge
Anschluss der Lautsprecherausgänge
Der Autoverstärker besitzt Ausgänge für 4 Lautsprecher.
Jeweils zwei Lautsprecherausgänge lassen sich allerdings auch im Mono-Brücken-
betrieb betreiben, so dass zwar nur noch ein Lautsprecher angetrieben wird, jedoch
eine wesentlich höhere Ausgangsleistung zur Verfügung steht.
Die Satelliten-Lautsprecher werden im Stereobetrieb, der Subwoofer im Mono-
Brückenbetrieb angeschlossen.
Die Verdrahtung zu den Lautsprechern muss jeweils zweiadrig
ausgeführt werden. Isolieren Sie offene Verbindungsstellen. Ach-
ten Sie darauf, dass keine der Leitungen durch scharfe Kanten
beschädigt werden kann.
Verwenden Sie nur Lautsprecher mit einer ausreichenden Belast-
barkeit (siehe "Technische Daten").
Achten Sie darauf, dass alle Lautsprecher richtig gepolt sind -
also die Plus- und Minuskennzeichen übereinstimmen!
Der Verstärker wurde für den Betrieb an Lautsprecherimpedan-
zen von mindestens 2 Ohm (Stereobetrieb) bzw. 4 Ohm (Mono-
Brückenbetrieb) entwickelt. Schließen Sie auf keinen Fall Laut-
sprecher mit einer geringeren Impedanz an.
hintere Ausgänge
➔ Anschluss REAR IN (6)
vordere Ausgänge
➔ Anschluss FRONT IN (8)
Achten Sie auf die farbliche Rechts-
Links-Kennzeichnung der Cinchan-
schlüsse:
weiß bzw. schwarz ➔ links
rot ➔ rechts
Sollte Ihr Autoradio nicht über 4 Vorver-
stärkerausgänge verfügen, verwenden
Sie bitte sogenannte Y-Adapter.
