CONSTRUCTA CD30637 - Page 13

Montageanleitung de
13

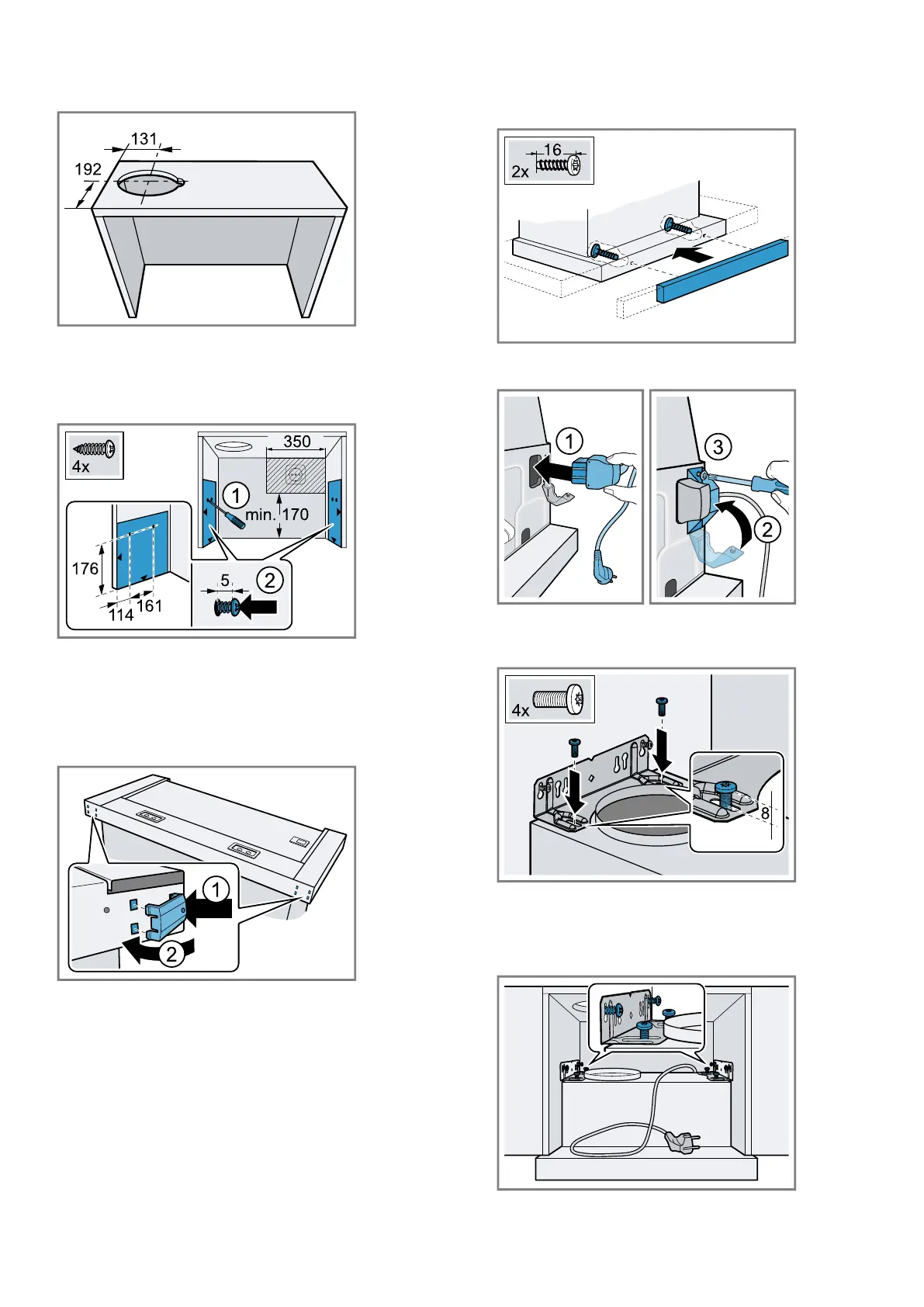

4.
Den Ausschnitt für die Rohrverbindung herstellen.
5.
Falls vorhanden, Schrankboden entfernen.
6.
Die Späne entfernen.
7.
An den Schrankinnenseiten mit beiliegender Scha-
blone die Befestigungspunkte anreißen und mit ei-
nem Stichel vorstechen.
8.
Die 4 beiliegenden Schrauben für die Haltewinkel
bis auf 5mm Abstand eindrehen.
Gerät vorbereiten
1.
Die Halterungen für die Wandabschlussleiste an der
Geräterückseite außen in die Aussparungen einset-
zen und zur Gerätemitte hin einklappen.
2.
Die Griffleiste mit den beiliegenden Schrauben am
Filterauszug befestigen.
3.
Am Gerät das beiliegende Netzanschlusskabel ein-
stecken und mit der Zugentlastung sichern.
4.
Am Gerät die 2 Haltewinkel anschrauben. Auf die
Position der Schrauben achten. Die Schrauben da-
bei bis auf 8mm Abstand eindrehen.
Gerät montieren
1.
Das Gerät mit den Haltewinkeln an den Schrauben
im Schrank einhängen, ausrichten und festschrau-
ben.
