Montagehandleiding nl
53

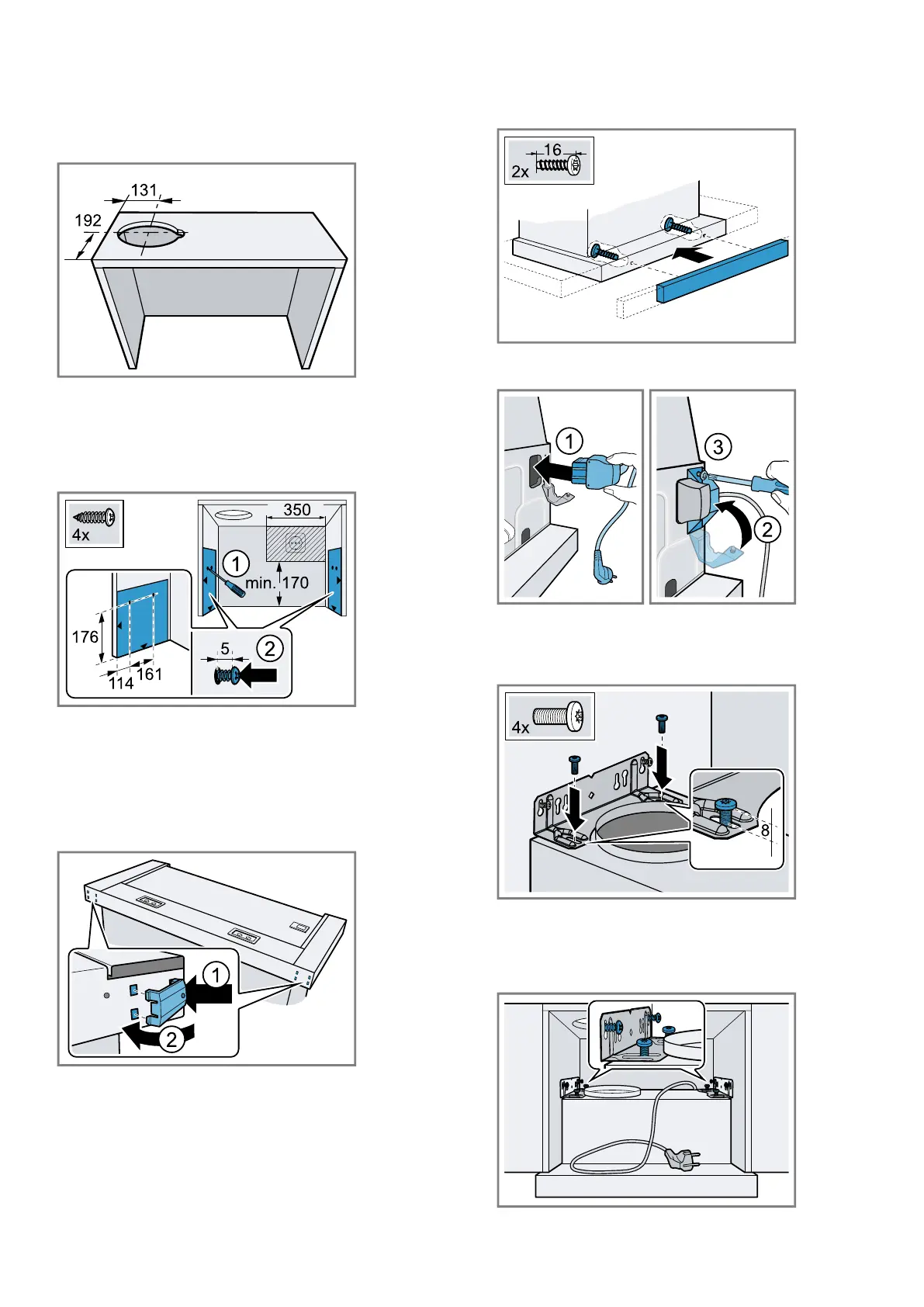

3.
Verwijder bij een kastdiepte van minder dan
320mm een deel van de achterwand.
4.
De uitsparing voor de buisverbinding tot stand bren-
gen.
5.
Een eventueel aanwezige kastbodem dient te wor-
den verwijderd.
6.
De spanen verwijderen.
7.
Aan de binnenkant van de kast met meegeleverde
sjabloon de bevestigingspunten aftekenen en met
een priem gaatjes in maken.
8.
De 4 meegeleverde schroeven voor de bevesti-
gingshoeken tot op 5 mm afstand erin draaien.
Apparaat voorbereiden
1.
De houders voor de wandafsluitlijst aan de achterzij-
de van het apparaat van buiten in de uitsparingen
plaatsen en naar het midden van het apparaat toe
inklappen.
2.
De greeplijst met de bijgevoegde schroeven aan het
uitschuifbare filterdeel bevestigen.
3.
Aan het apparaat de meegeleverde voedingskabel
aansluiten en met de snoerontlasting borgen.
4.
Aan het apparaat de 2 bevestigingshoeken vast-
schroeven. Let op de positie van de schroeven. De
schroeven hierbij tot een afstand van 8 mm indraai-
en.
Apparaat monteren
1.
Het apparaat met de bevestigingshoeken aan de
schroeven in de kast hangen, uitlijnen en vast-
schroeven.
