Abluftverbindung herstellen (Abluftrohr Ø 120ºmm)
1.
Den Reduzierstutzen am Luftstutzen befestigen.
2.
Das Abluftrohr am Reduzierstutzen befestigen.
3.
Die Verbindungsstellen abdichten.
Kaminverblendung montieren
WARNUNG‒Verletzungsgefahr!
Bauteile innerhalb des Geräts können scharfkantig
sein.
▶ Schutzhandschuhe tragen.
WARNUNG‒Stromschlaggefahr!
Scharfkantige Bauteile innerhalb des Geräts können
das Anschlusskabel beschädigen.
▶ Das Anschlusskabel nicht knicken oder einklem-
men.

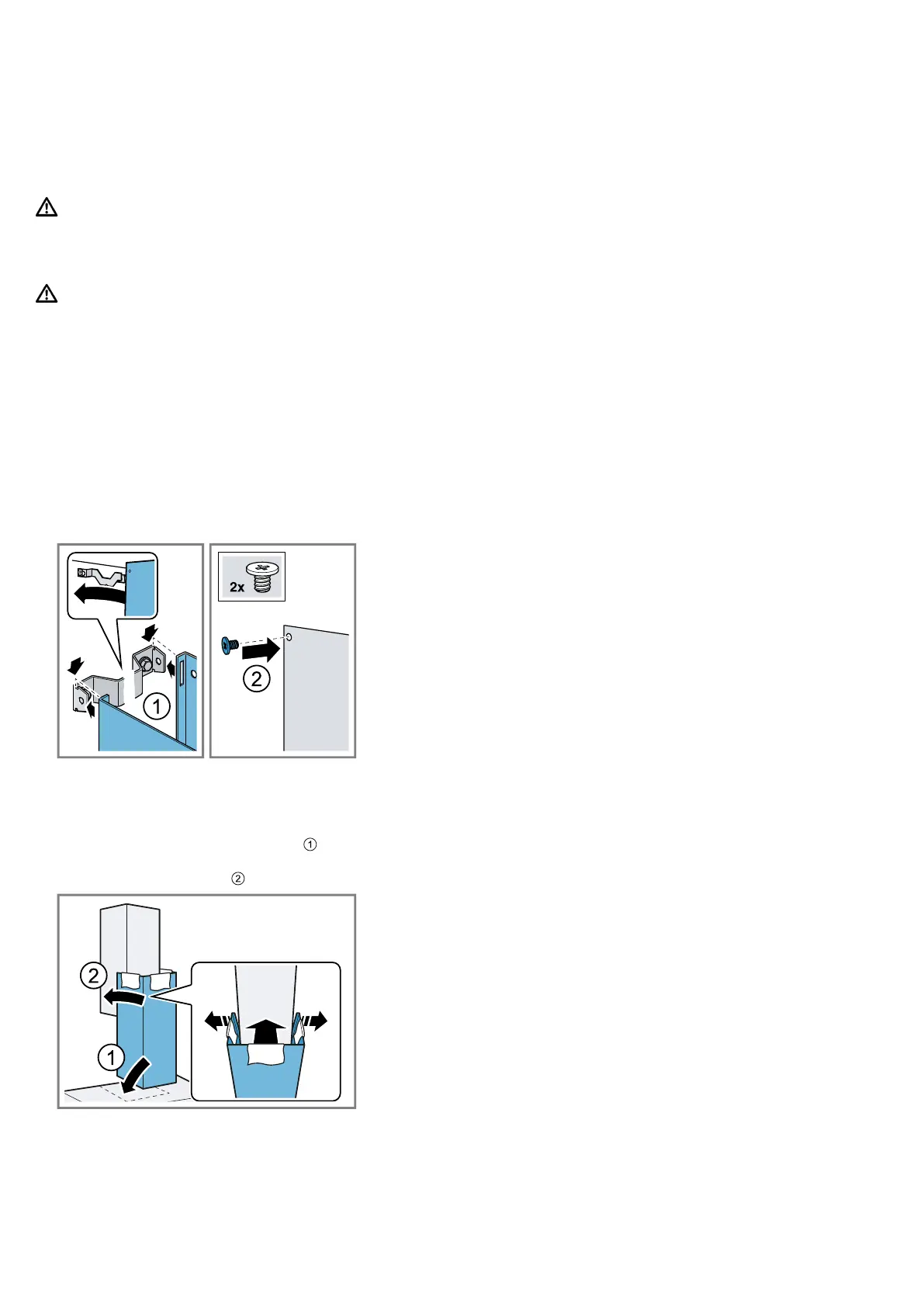

1.
Den Haltewinkel für die Kaminverblendung an die
Wand schrauben.
2.
Um die Kaminverblendungen zu trennen, das Klebe-
band entfernen oder die Kaminverblendung aus der
Schutzverpackung nehmen.
3.
Sofern vorhanden die Schutzfolien an beiden Kamin-
verblendungen entfernen.
4.
Die obere Kaminverblendung mit den 2Schrauben
seitlich an den Haltewinkel schrauben.
5.
Hinweis:Um Kratzer zu vermeiden, weiche Tücher
als Schutz über die Kanten der äußeren Kaminver-
blendung legen.
Die untere Kaminverblendung auf dem Gerät aufset-
zen und leicht auseinanderziehen. ⁠
6.
Die untere Kaminverblendung über die obere Ka-
minverblendung stülpen. ⁠
7.
Die Tücher vorsichtig entfernen.
