Montagehandleiding nl
59
4.

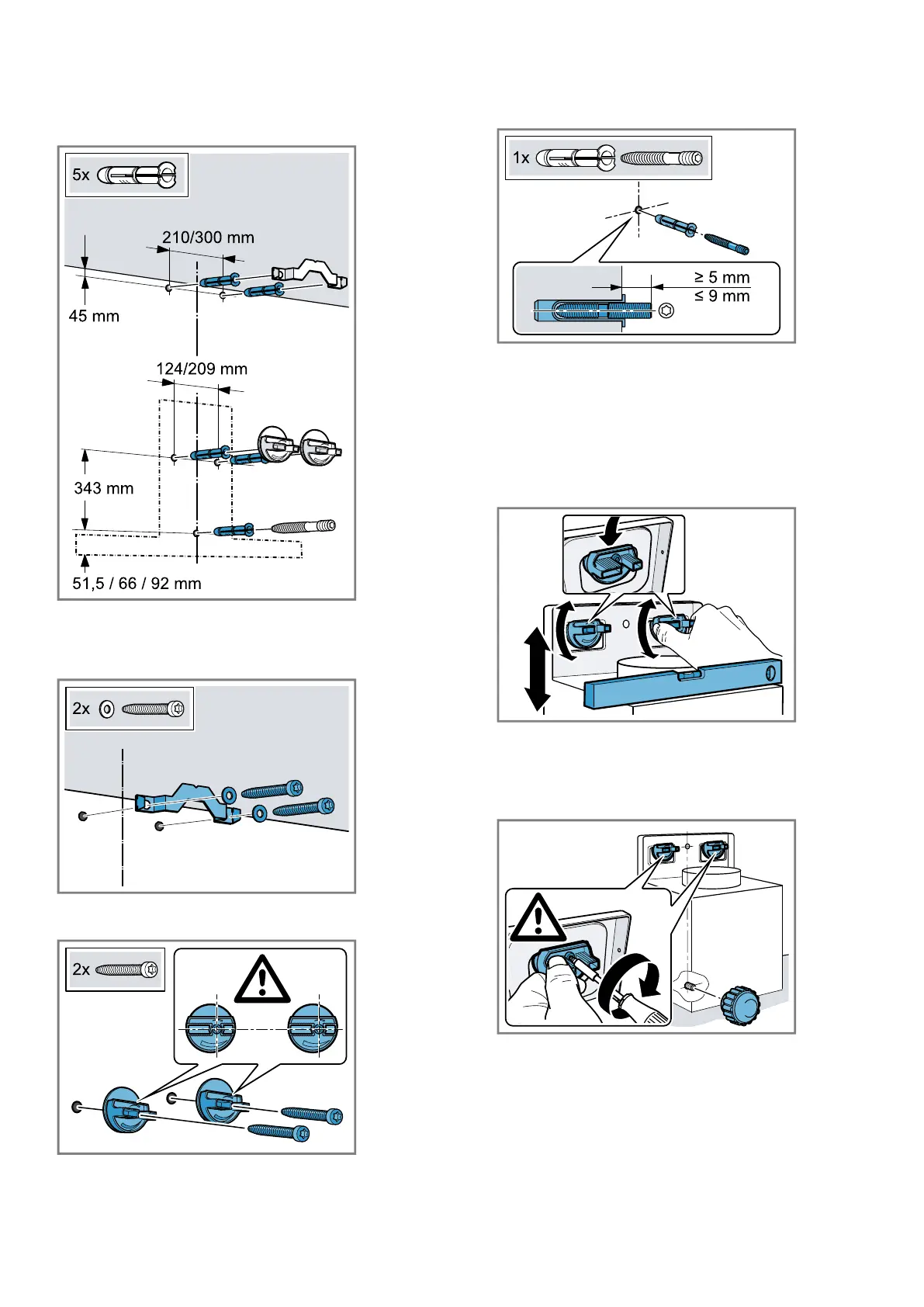

Vijf gaten Ø 8 mm van 80 mm diep boren voor de
bevestigingen en de pluggen geheel in de gaten du-
wen.
Apparaatophanging monteren
1.
De bevestigingshoek voor de schoorsteenafscher-
ming vastschroeven.
2.
De ophangingen voor het apparaat handvast vast-
schroeven.
De schroeven niet aantrekken.
3.
De draadtap zo ver inschroeven tot hij nog 5 tot 9
mm uit de muur steekt.
Apparaat monteren
1.
De beschermfolie van het apparaat eerst van de
achterkant van het apparaat trekken en na de mon-
tage volledig verwijderen.
2.
Het apparaat zo ophangen dat het stevig vastzit in
de ophangingen.
3.
Om het apparaat horizontaal uit te lijnen, de ophan-
gingen draaien.
Desgewenst kan het apparaat naar links of rechts
worden verschoven.
4.
De schroeven voor de ophangingen stevig aantrek-
ken en hierbij de ophangingen vasthouden.
5.
De gekartelde moer stevig aandraaien.
Buizen
Opmerking:Wanneer u een aluminiumbuis gebruikt,
maak dan het aansluitgedeelte eerst glad.
Wij adviseren het gebruik van buizen met een afvoer-
buis van Ø150mm.
Luchtafvoerverbinding maken (afvoerbuis Ø 150mm)
▶
De luchtafvoerbuis rechtstreeks op het luchtafvoer-
aansluitstuk bevestigen en afdichten.
