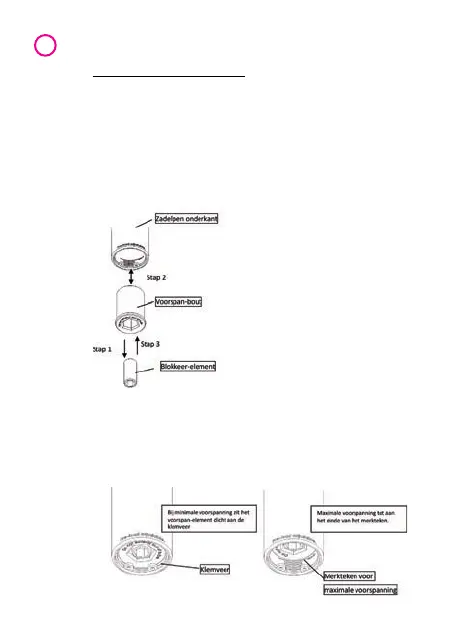

Gebruiksaanwijzingparallelogramzadelpen
1. Instellingvandeveer‐voorspanning

a. Deinstelknopvoordeveer‐voorspanningvandezadelpenzitopde
onderkantvandezadelpen.
b. Hetinstellenvandeveer‐voorspanning:
Stap1:Meteen6mminbus‐sleutelhetblokkeer‐elementlosmaken.
Stap2:Meteen10mminbus‐sleuteldevoorspan‐bout
  naarrechtsdraaienvooreenvastereinstelling.
  naarlinksdraaienvooreenzachtereinstelling.
Stap3:Devoorspan‐boutmethetblokkeer‐elementborgen.




c. Hetmerktekenindebinnenkantvandezadelpendienthierbijinacht
genomenteworden.Deinstellingvanhetvoorspan‐elementmagalleen
binnenhetmerktekengebeuren,hetmaximumresp.hetminimummagniet
bovenuithetmerktekengaan,alleenzokanvooreencorrectefunctievande
zadelpengegarandeerdworden.

 
Stap1
Stap2
Stap3
Zadelpenonderkant
Voorspan‐bout
Blokkeer‐element
Bijminimalevoorspanningzit het
voorspan‐elementdichtaande
klemveer
Maximalevoorspanningtotaan
heteindevanhetmerkteken.
Merktekenvoor
maximalevoorspanning
Klemveer
