Faça furos de montagem na parede para as respetivas braçadeiras (1+2+3). Insira as buchas
(4) e aperte as braçadeiras com os parafusos (5/6).
• Instale a calha de suspensão (1) para o corpo do exaustor, bem como a calha de montagem com a
braçadeira (2) no bordo superior, paralela à calha (1). Determine previamente o comprimento da
extensão da cobertura da conduta!
•
Antes de pendurar, inserir a peça de ligação com as válvulas antirretorno sobre a conduta de exaustão
desde cima. Verifique se os ganchos de montagem do conector encaixam no lugar.
•
Deve ligar o tubo flexível de extração fornecido com um diâmetro interior a Ø 150 mm (Fig.
B) e ligado ao exterior através da saída de extração.
• Fixe o exaustor à calha de suspensão (1) . Verifique se está seguro e nivelado horizontalmente.
• Retire o plástico de proteção da conduta telescópica.
• Fixe a conduta exterior (inferior) com a calha de montagem, sem a braçadeira (3). A calha está presa
aos orifícios fornecidos a partir do interior da conduta. Aparafuse dois parafusos (7) a partir da parte
de trás.
• Coloque a conduta exterior com a calha fixa (3) sobre o exaustor. Fixe a calha (3) na
parede, paralela às outras calhas (1+2).
•
Deslize a conduta interior (superior) ao longo do encaixe deslizante, para a conduta exterior
( inferior). Verifique se a conduta interior está alinhada com os orifícios de ventilaçã o da parte
superior. Determine o comprimento da extensão da cobertura da conduta, puxando a conduta interior
para cima ou deslizando de volta para a conduta exterior.

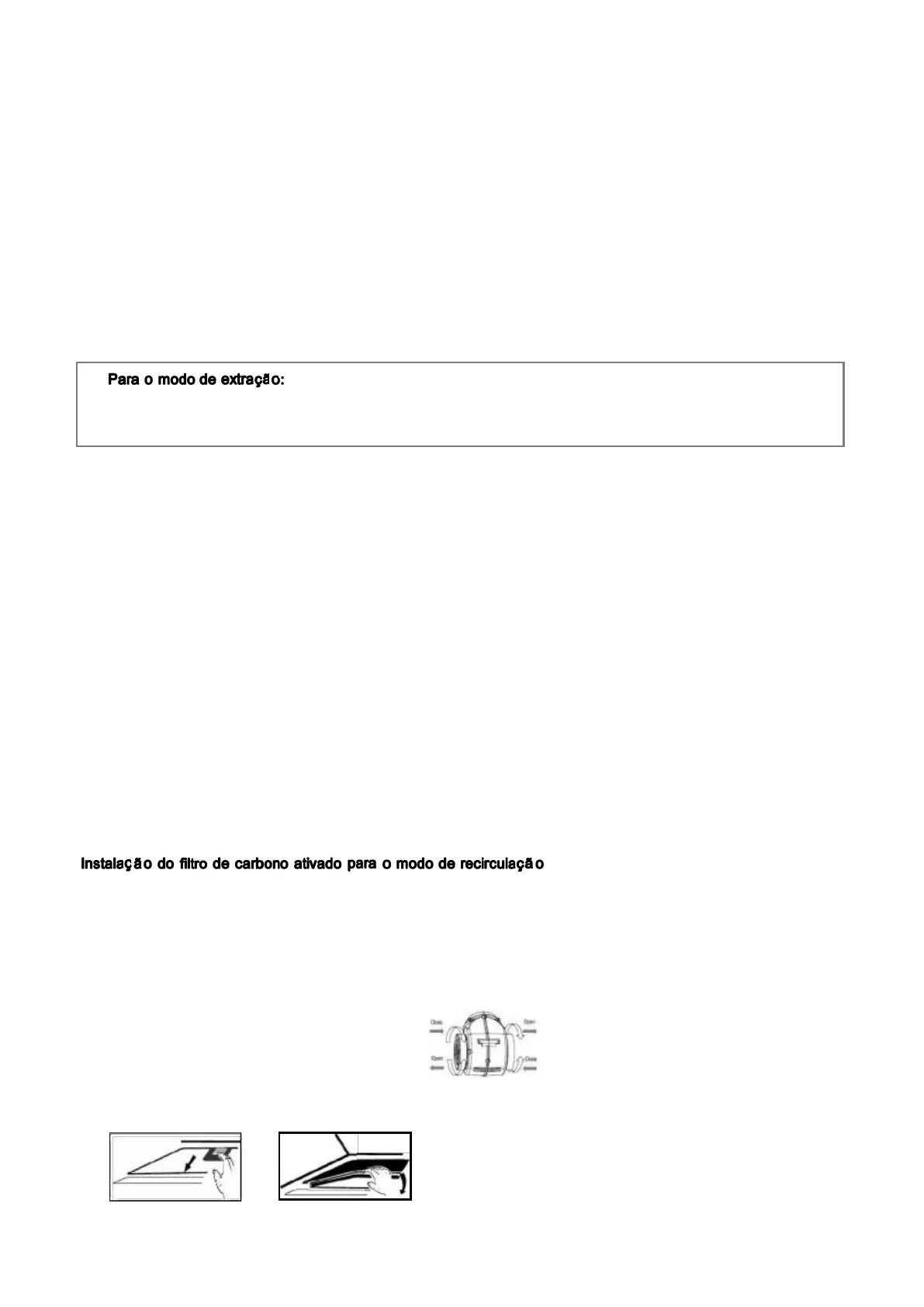

• Para o modo de extração, posicione o tubo flexível de extração corretamente.
• Puxe para cima a tampa da conduta interior e fixe a unidade da conduta no lado da calha
anteriormente montada (2) aparafusando os parafusos (6+7).
• Retire o filtro de alumínio para gorduras.
•
Coloque o filtro de carvão vegetal sobre a entrada de ar da conduta de extração. Verifique se os pinos
de montagem da conduta de extração encaixam nas ranhuras de montagem do filtro de carvão vegetal.
Rode
o respetivo filtro no sentido dos ponteiros do relógio até que ele encaixe.
• Instale novamente o filtro de alumínio para gorduras.
