14 von 14 CORRADI SRL  BENUTZERHANDBUCH Rev. 1 - 5.2018
Palladia®
Gefälle
Y
Überstand

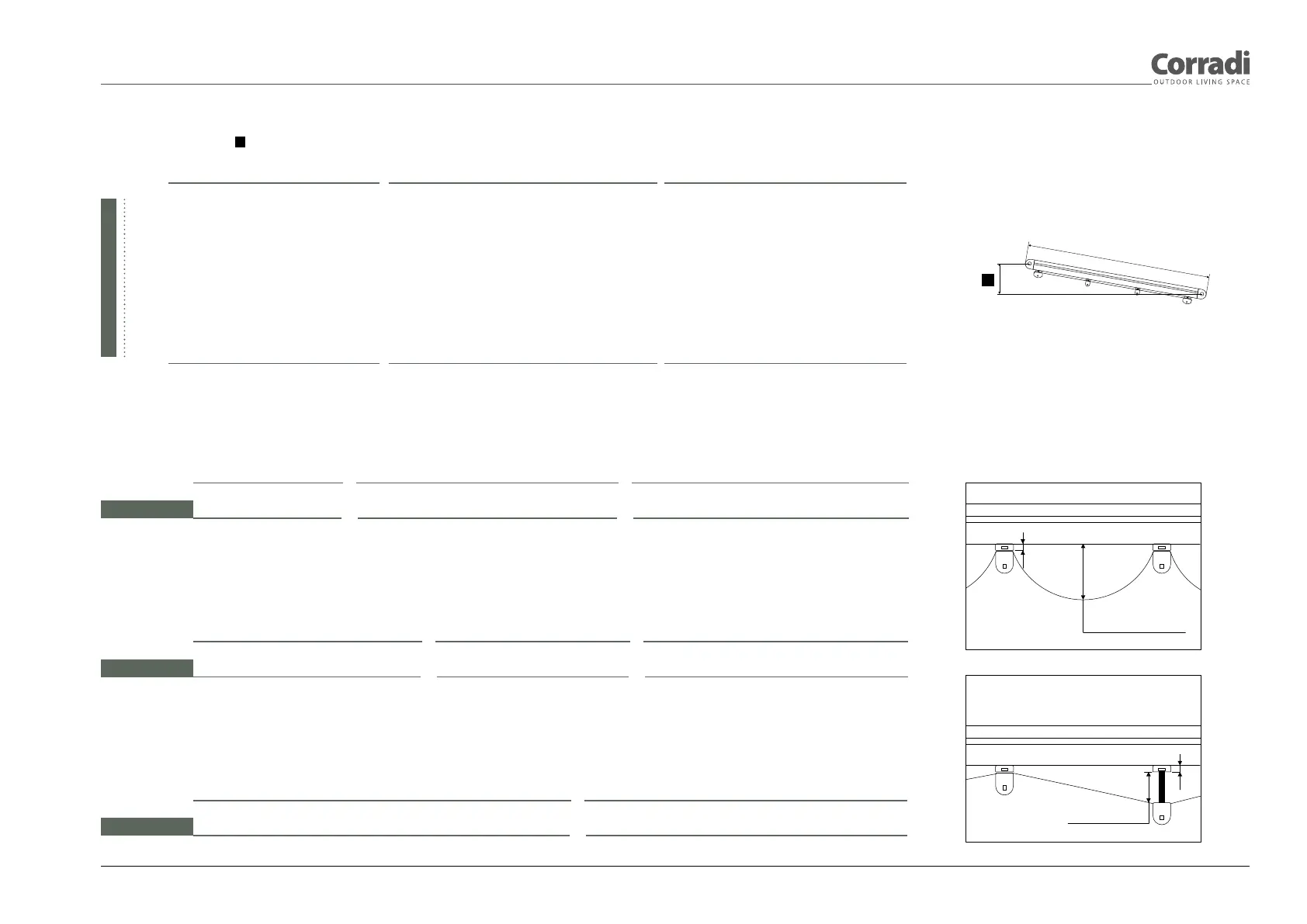

Tabelle 5 - „Bogenhöhe” Standard-Durchhang
Mindestwerte der Bogenhöhe in cm für Palladia® und Palladia® Wand-zu-Wand in der horizontalen Version mit Einzeltuch und Standard-Durchhang.
Tabelle 6 - Bogenhöhe trapezoidaler Durchhang
Mindestwerte der Bogenhöhe in cm für Palladia® und Palladia® Wand-zu-Wand in der horizontalen Version mit Einzeltuch und trapezoidalem Durchhang.
Tabelle 7 - Distanzhalter
Größe des Distanzhalters in cm für Palladia® und Palladia® Wand-zu-Wand in der horizontalen Version mit gespanntem Tuch mit Distanzhaltern.
1,5
„Bogenhöhe”
+ 1,5 cm
1,5
Distanzhalter
Tabelle 4 - Mindestgefälle
Mindestwerte des Gefälles Y in cm für Palladia® und Palladia® Wand-zu-Wand in der schrägen Version mit Einzeltuch.
Überstand (cm)
Breite (cm)
200 250 300 350 400 450 500 500 550 600 650 700 750 800 850 900 950 1000 1050 1100 1150 1200 1250 1300
250 15 20 25 29 34 39 43 20 23 25 27 29 32 34 37 39 27 28 29 32 33 34 37 38
300 19 25 30 36 41 47 52 25 28 30 33 36 39 41 44 47 34 35 36 39 40 41 45 46
46 22 29 36 42 48 55 61 29 33 36 39 42 45 48 52 55 40 41 42 46 47 48 53 54
400 26 34 41 48 56 63 71 34 38 41 45 48 52 56 60 63 46 47 48 54 55 56 61 62
450 31 39 47 55 63 72 80 39 43 47 51 55 59 63 68 72 53 54 55 61 62 63 70 71
500 35 44 53 62 71 80 90 44 49 53 58 62 67 71 76 80 60 61 62 69 70 71 78 79
550 39 49 59 69 79 89 99 49 54 59 64 69 74 79 84 89 67 68 69 77 78 79 87 88
600 43 54 65 76 87 98 109 54 60 65 71 76 82 87 93 98 74 75 76 85 86 87 96 97
650 48 60 71 83 95 107 119 60 66 71 77 83 89 95 101 107 81 82 83 93 94 95 105 106
2 Schienen 3 Schienen 4/5 Schienen
Breite (cm)
200 250 300 350 400 450 500 550 600 650 700 750 800 850 900 950 1000 1050
Bogenhöhe cm
11 11 14 17 11 11 11 14 14 17 17 11 14 14 14 17 17 17
2 Schienen 3 Schienen 4 Schienen
Breite (cm)
200 250 300 350 400 450 500 550 600 650 700 750 800 850 900 950 1000 1050 1100 1150 1200
Bogenhöhe cm
11 11 14 14 17 17 20 11 11 14 14 17 17 14 14 17 17 17 20 20 20
2 Schienen 3 Schienen 4 Schienen
Breite (cm)
200 250 300 350 400 450 500 550 600 650 700 750 800
Distanzhalter
5 5 7 7 10 10 12 5 5 7 7 10 10
2 Schienen 3 Schienen
