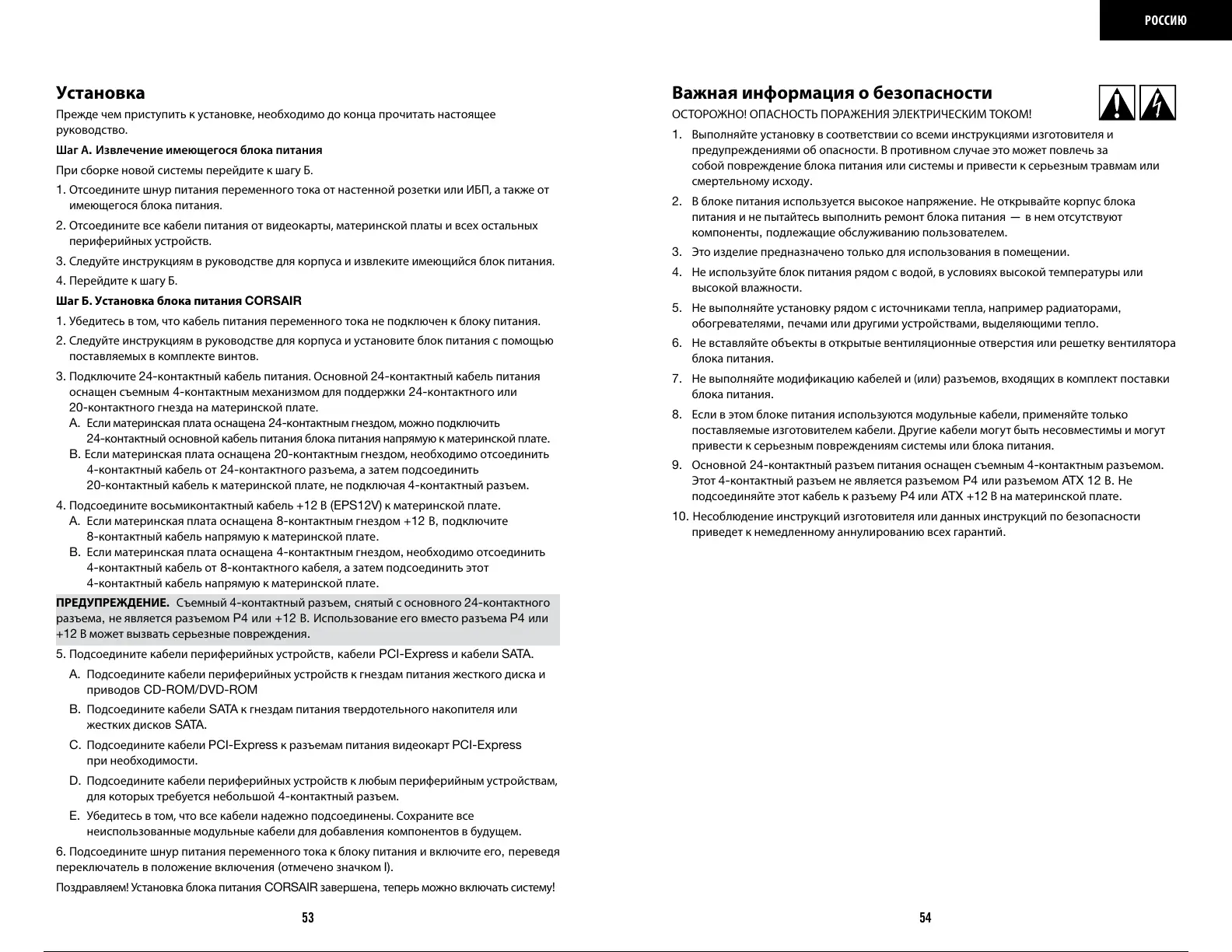

Установка
Прежде чем приступить к установке, необходимо до конца прочитать настоящее
руководство.
ШагА. Извлечение имеющегося блока питания
При сборке новой системы перейдите к шагуБ.
1. Отсоедините шнур питания переменного тока от настенной розетки или ИБП, а также от
имеющегося блока питания.
2. Отсоедините все кабели питания от видеокарты, материнской платы и всех остальных
периферийных устройств.
3. Следуйте инструкциям в руководстве для корпуса и извлеките имеющийся блок питания.
4. Перейдите к шагуБ.
ШагБ. Установка блока питания CORSAIR
1. Убедитесь в том, что кабель питания переменного тока не подключен к блоку питания.
2. Следуйте инструкциям в руководстве для корпуса и установите блок питания с помощью
поставляемых в комплекте винтов.
3. Подключите 24-контактный кабель питания. Основной 24-контактный кабель питания
оснащен съемным 4-контактным механизмом для поддержки 24-контактного или
20-контактного гнезда на материнской плате.
A. Если материнская плата оснащена 24-контактным гнездом, можно подключить
24-контактный основной кабель питания блока питания напрямую к материнской плате.
B. Если материнская плата оснащена 20-контактным гнездом, необходимо отсоединить
4-контактный кабель от 24-контактного разъема, а затем подсоединить
20-контактный кабель к материнской плате, не подключая 4-контактный разъем.
4. Подсоедините восьмиконтактный кабель +12В (EPS12V) к материнской плате.
A. Если материнская плата оснащена 8-контактным гнездом +12В, подключите
8-контактный кабель напрямую к материнской плате.
B. Если материнская плата оснащена 4-контактным гнездом, необходимо отсоединить
4-контактный кабель от 8-контактного кабеля, а затем подсоединить этот
4-контактный кабель напрямую к материнской плате.
ПРЕДУПРЕЖДЕНИЕ. Съемный 4-контактный разъем, снятый с основного 24-контактного
разъема, не является разъемом P4 или +12В. Использование его вместо разъема P4 или
+12В может вызвать серьезные повреждения.
5. Подсоедините кабели периферийных устройств, кабели PCI-Express и кабели SATA.
A. Подсоедините кабели периферийных устройств к гнездам питания жесткого диска и
приводов CD-ROM/DVD-ROM
B. Подсоедините кабели SATA к гнездам питания твердотельного накопителя или
жестких дисков SATA.
C. Подсоедините кабели PCI-Express к разъемам питания видеокарт PCI-Express
при необходимости.
D. Подсоедините кабели периферийных устройств к любым периферийным устройствам,
для которых требуется небольшой 4-контактный разъем.
E. Убедитесь в том, что все кабели надежно подсоединены. Сохраните все
неиспользованные модульные кабели для добавления компонентов в будущем.
6. Подсоедините шнур питания переменного тока к блоку питания и включите его, переведя
переключатель в положение включения (отмечено значком I).
Поздравляем! Установка блока питания CORSAIR завершена, теперь можно включать систему!
РОССИЮ
Важная информация о безопасности
ОСТОРОЖНО! ОПАСНОСТЬ ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ!
1. Выполняйте установку в соответствии со всеми инструкциями изготовителя и
предупреждениями об опасности. В противном случае это может повлечь за
собой повреждение блока питания или системы и привести к серьезным травмам или
смертельному исходу.
2. В блоке питания используется высокое напряжение. Не открывайте корпус блока
питания и не пытайтесь выполнить ремонт блока питания— в нем отсутствуют
компоненты, подлежащие обслуживанию пользователем.
3. Это изделие предназначено только для использования в помещении.
4. Не используйте блок питания рядом с водой, в условиях высокой температуры или
высокой влажности.
5. Не выполняйте установку рядом с источниками тепла, например радиаторами,
обогревателями, печами или другими устройствами, выделяющими тепло.
6. Не вставляйте объекты в открытые вентиляционные отверстия или решетку вентилятора
блока питания.
7. Не выполняйте модификацию кабелей и (или) разъемов, входящих в комплект поставки
блока питания.
8. Если в этом блоке питания используются модульные кабели, применяйте только
поставляемые изготовителем кабели. Другие кабели могут быть несовместимы и могут
привести к серьезным повреждениям системы или блока питания.
9. Основной 24-контактный разъем питания оснащен съемным 4-контактным разъемом.
Этот 4-контактный разъем не является разъемом P4 или разъемом ATX 12В. Не
подсоединяйте этот кабель к разъему P4 или ATX +12В на материнской плате.
10. Несоблюдение инструкций изготовителя или данных инструкций по безопасности
приведет к немедленному аннулированию всех гарантий.
30 / 34 29 / 32 30 / 34

Corsair CV550 Specifications

General

Total power	550 W
Input current	10 - 5 A
AC input voltage	100 - 240 V
AC input frequency	47 - 63 Hz
Combined power (+12V)	528 W
Combined power (-12V)	3.6 W
Combined power (+3.3V)	120 W
Combined power (+5Vsb)	15 W
Max output current (+5V)	20 A
Max output current (+12V)	44 A
Max output current (-12V)	0.3 A
Max output current (+3.3V)	24 A
Max output current (+5Vsb)	3 A
Cabling type	Non-Modular
Motherboard power connector	-
Floppy drive power connector	1
Number of PATA power connectors	7
Purpose	PC
ATX version	2.31
EPS version	2.92
Noise level	- dB
Silent mode	Yes
80 PLUS certification	80 PLUS Bronze
Mean time between failures (MTBF)	100000 h
Power supply unit (PSU) form factor	ATX
Fan diameter	120 mm
Product color	Black
Number of fans	1 fan(s)

Weight and Dimensions

Depth	125 mm
Width	150 mm
Height	86 mm
