INSTALLERA DITT NYA NÄTAGGREGAT I RMx-SERIEN
Steg 1: Ta bort ditt befintliga nätaggregat
VARNING! För att säkerställa korrekt funktion ska du endast använda de medföljande DC-kablarna med ditt
nya nätaggregat, om inte dina gamla kablar är äkta CORSAIR-kablar av samma typ. Bekräfta dina befintliga
kablars typ innan du använder dem.
Jos olet kokoamassa uutta järjestelmää, siirry vaiheeseen 2:
1. Irrota AC-virtajohto seinärasiasta tai UPS:stä ja olemassa olevasta virtalähteestä.
2. Irrota kaikki virtajohdot näytönohjaimesta, emolevystä ja muista oheislaitteista.
3. Irrota nykyinen virtalähde kotelon ohjekirjassa olevien ohjeiden mukaisesti.
4. Siirry vaiheeseen 2.
Steg 2: Installera det nya nätaggregatet
1. Se till att nätkabeln inte är ansluten.
2. Följ instruktionerna i bruksanvisningen för ditt chassi och installera nätaggregatet
med de medföljande skruvarna.
3. Anslut kabeln med 24 stift (ATX) till moderkortet. Anslut +12V-kabeln med åtta stift (EPS12V) till moderkortet.
a. Om ditt moderkort har en +12 V-kontakt med åtta stift kan du ansluta åttastiftskabeln direkt
till moderkortet.
b. Om ditt moderkort har en kontakt med fyra stift måste du ta av fyrstiftsanslutningen från kabeln med
åttastiftsanslutningen och sedan ansluta den direkt till moderkortet.
c. Vissa moderkort kräver en blandning av 8 och 4 stift. Använd så många EPS12V-kablar som du behöver
och blanda inte ihop dem med PCIe-kablar.
4. Anslut Molex-kablarna, PCI-Express-kablarna och SATA-kablarna.
a. Anslut SATA-kablarna till kontakterna på din SATA SSD-enhet eller hårddisk.
b. Anslut PCI-Express-kablarna till kontakterna på dina PCI-Express-videokort om så behövs.
c. Använd Molex-kablarna för att ansluta eventuell kringutrustning med 4-stiftsanslutningar.
d. Se till att alla kablar sitter i ordentligt. Spara alla oanvända modulära kablar för framtida komponenter.
5. Anslut AC-strömkabeln till nätaggregatet och slå på det genom att flytta strömbrytaren till läget PÅ
(markerat med ”I”).

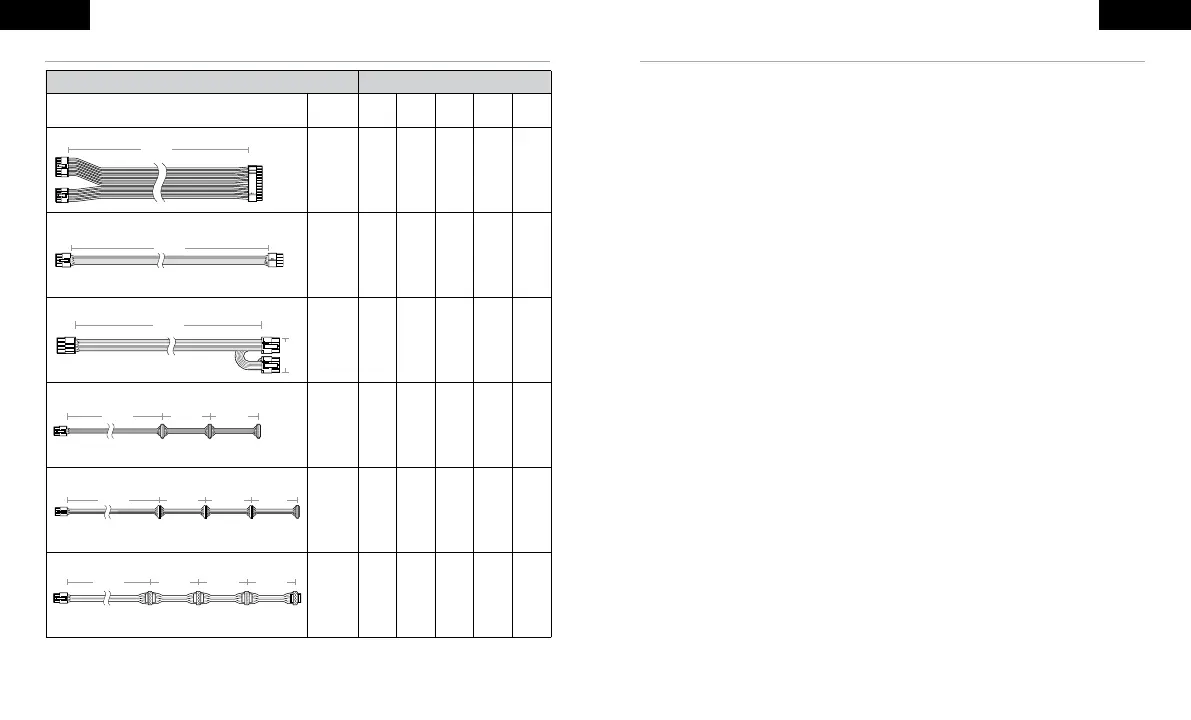

CORSAIR RMx-SERIEN: KABELINFORMATION
Beskrivning Kvantitet
Anslutningar
Total
längd
550W 650W 750W 850W 1000W
ATX-kabel 24 stift (24)
610mm
(± 10mm)
1 1 1 1 1
EPS/ATX12V-kabel 8 stift (4+4)
650mm
(± 10mm)
1 2 2 3 3
PCIe-kabel 8 stift (6+2)
750mm
(± 10mm)
1 2 2 2 3
SATA-kabel (3 SATA – högervinkel)
750mm
(± 10mm)
1 1 2 2 2
SATA-kabel (4 SATA – högervinkel)
850mm
(± 10mm)
1 1 1 2 2
Molexkabel (4stift)
750mm
(± 10mm)
1 1 1 1 2
520mm 115mm 115mm
550mm 100mm 100mm 100mm
505mm 115mm 115mm 115mm
650mm
610mm
600mm
150mm
450mm 100mm 100mm 100mm
