Corsair RM550 Series User Manual

9
INTRODUCTION
10
0 55
0
110 220 330440
30
25
20
15
10
5
0

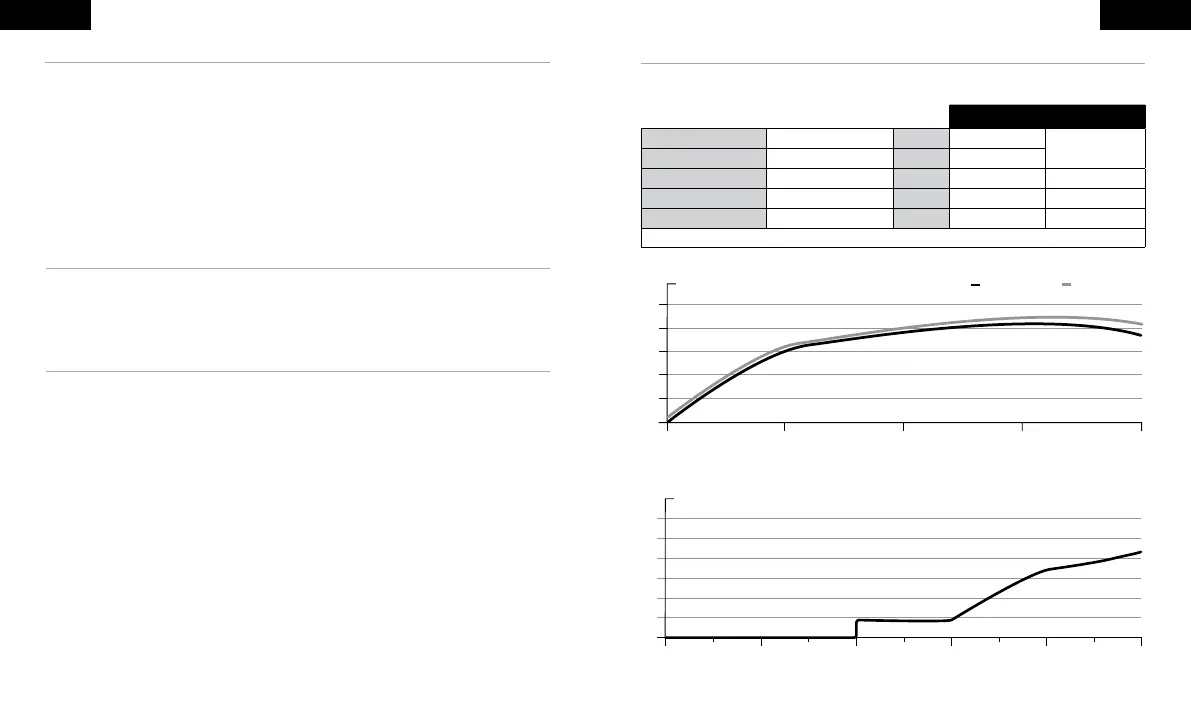

COURBE SONORE DU VENTILATEUR DE L’ALIMENTATION CORSAIR RM550x
BRUIT DU VENTILATEUR (dB)
PUISSANCE D’ALIMENTATION (W)
Dimensions: 160mm(L) x 150mm(W) x 86mm (H)
Contenu de l’emballage: Bloc d’alimentation, câble AC, câbles CC, attaches de câble, vis de montage, notice de sécurité
TABLEAU DE PUISSANCE CORSAIR RM550X
CHARGE MAXI SORTIE MAXI
MODÈLE RPS0121 +3.3V 20A
130W
RÉFÉRENCE PIÈCE CP-9020197/75-003895 +5V 20A
ENTRÉE CA NOMINALE 100–240V +12V 45.8A 549.6W
COURANT EN ENTRÉE 10A–5A -12V 0.3A 3.6W
FRÉQUENCE 47–63Hz +5Vsb 3A 15W
PUISSANCE TOTALE: 550W
95
90
85
80
75
70
10
0
2
2010 50
EFFICACITÉ DE L’ALIMENTATION CORSAIR RM550x
D’EFFICACITÉ (%)
CHARGE SYSTÈME (%)
CARACTÉRISTIQUES TECHNIQUES ET MATÉRIEL FOURNI DU MODÈLE RM550X
Félicitations pour l’achat de votre nouveau bloc d’alimentation CORSAIR RMx Series ATX!
Les blocs d’alimentation entièrement modulaires CORSAIR RMx Series fournissent une alimentation 80 PLUS
Gold efficace et durable à votre système. Vous profitez en outre des performances élevées d’un ventilateur
à lévitation magnétique (LM) de 140mm.
> Protection Contre Les Surtensions (OVP)
La conformité à la spécification ATX requiert une protection contre la surtension au niveau des sorties CC 12V,
5V et 3,3V. Cette protection coupe l’alimentation lorsque les sorties CC dépassent un seuil établi, déterminé
par le constructeur de l’alimentation.
> Protection Contre Les Surintensités (OCP)
Les blocs d’alimentation RMx Series intègrent une OCP sur les rails 3,3, 5 et 12V. Cette protection garantit
que la sortie en tension des rails CC s’inscrit dans les limites d’une exploitation sûre.
> Protection Contre Les Surchauffes (OTP)
La protection contre les surchauffes (OTP) garantit que l’alimentation s’arrête lorsque sa température interne
atteint un seuil défini. Cette situation résulte généralement d’une surcharge électrique interne ou de la
défaillance du ventilateur.
> Protection Contre Les Courts-Circuits (SCP)
Un court-circuit se définit par toute impédance de sortie inférieure à 0,1ohm. Entre autres opérations, la
fonction SCP s’assure que le bloc d’alimentation s’arrête si les rails 3,3V, 5V et 12V entrent en court-circuit les
uns avec les autres ou avec la masse. La fonction SCP garantit également qu’en cas de court-circuit, l’unité
ainsi que les composants de votre PC ne subissent aucun dommage.
SÉCURITÉ ET PROTECTION
INTRODUCTION
TABLE DES MATIÈRES
FRANÇAIS FRANÇAIS
RM550x ...................................................................................................................................................................10
RM650x ...................................................................................................................................................................11
RM750x ...................................................................................................................................................................12
RM850x ...................................................................................................................................................................13
RM1000x .................................................................................................................................................................14
Installation ...............................................................................................................................................................16
entrée 115V a.c. entrée 230V a.c.
