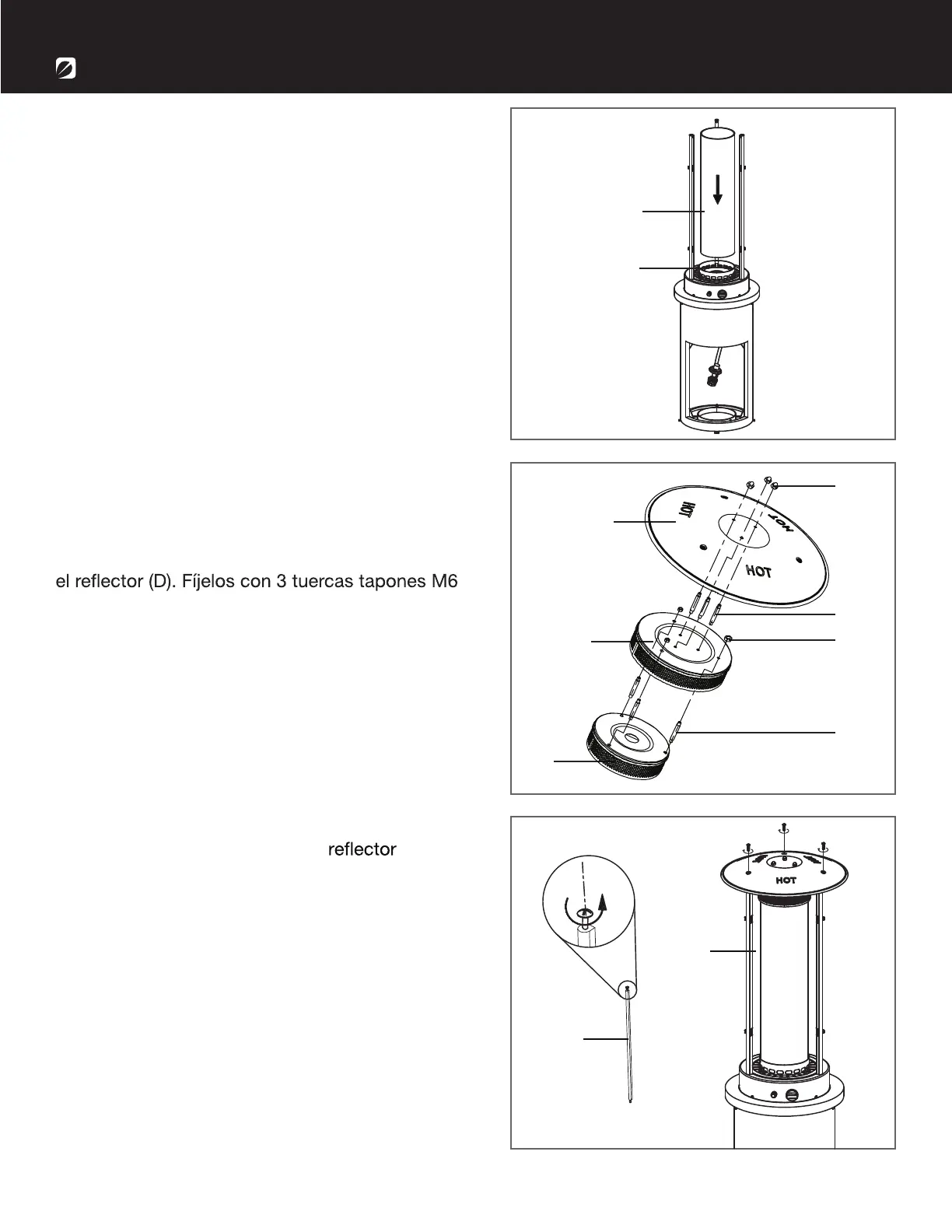

INSTRUCCIONES DE MONTAJE
4. Coloque el tubo de vidrio (H) en la parte
superior del anillo tubular de vidrio (B).
6. Retire los 3 tornillos M5 de los soportes superi-
ores (J). Coloque el ensamble de
montado
en el paso previo sobre los soportes superiores
(J). Apriételos juntos con los 3 tornillos M5 que Ud
acaba de retirar de los soportes superiores (J).
5. Inserte 3 espárragos M8 (FF) entre la pantalla
de protección inferior (F) y la pantalla de
protección superior (E). Fije los espárragos con 3
tuercas M8 (CC). Luego inserte 3 espárragos M6
(EE) entre la pantalla de protección superior (E) y
(AA).
1-866-771-2663 | Página 35
B
H
F
E
D
AA
EE
CC
FF
J
J
