INSTRUCCIONES DE MONTAJE
2. Deslice los 3 soportes superiores (J) en las
ranuras del quemador en la parte superior
del cuerpo (G). Asegúrese de que estén
completamente insertados. Apriete los soportes
superiores (J) con 3 tuercas mariposas M5 (DD).
Nota: Asegúrese de que el gancho del soporte
superior esté orientado hacia arriba.
3. Retire los 3 tornillos premontados del
quemador en la parte superior del cuerpo (G).
Sujete el anillo tubular de vidrio (B) a la parte
superior del quemador utilizando los 3 tornillos
premontados que acaba de retirar.
34Bond Manufacturing Co., Inc. |
Página

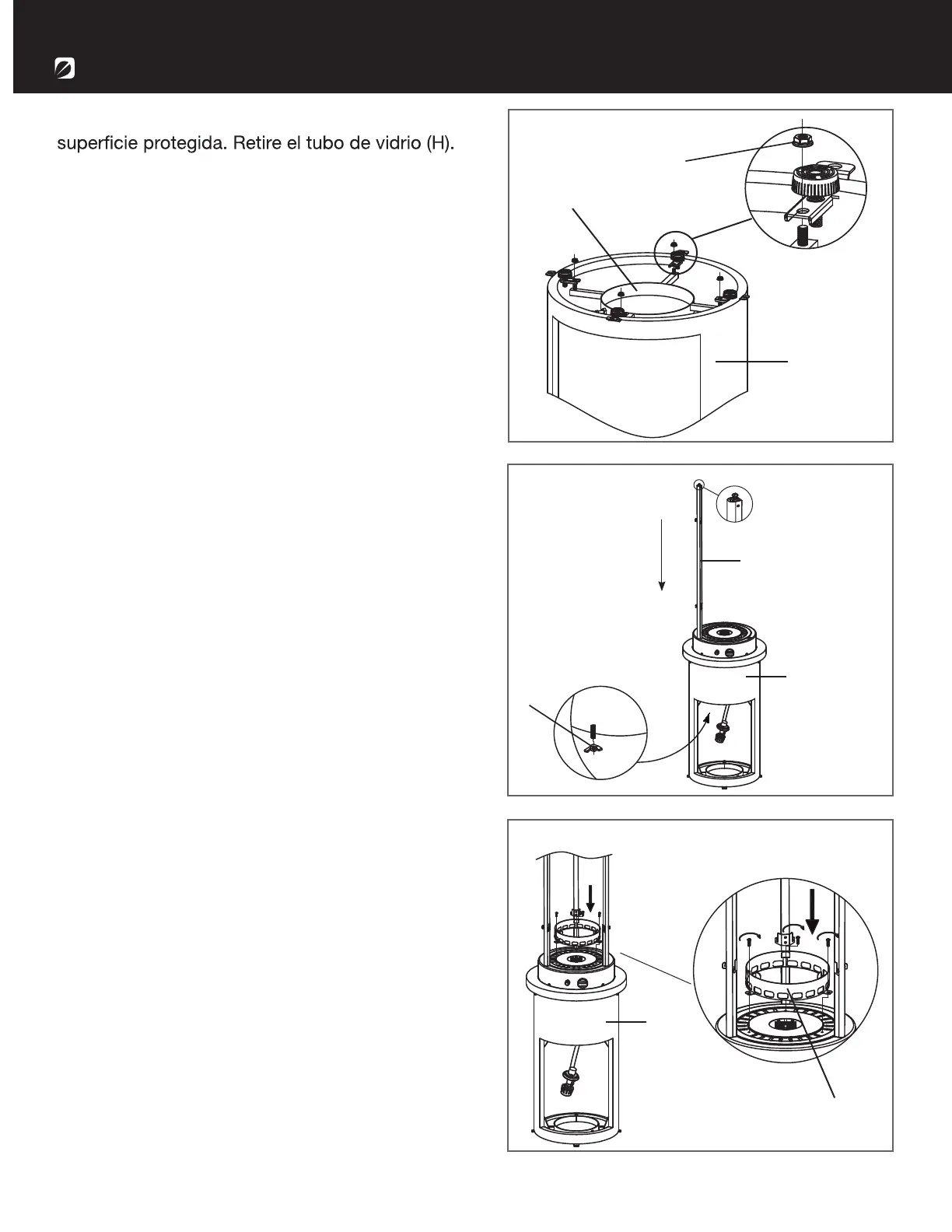

1. Coloque el cuerpo (G) al revés sobre una
Fije el soporte de tanque (A) al fondo del cuerpo
(G) utilizando 4 tuercas M6 (BB). Coloque el
cuerpo (G) en la posición vertical.
Nota: Asegúrese de que la tuerca mariposa del
soporte de tanque (A) esté hacia la puerta del
cuerpo (G).
BB
G
A
G
DD
J
G
B
