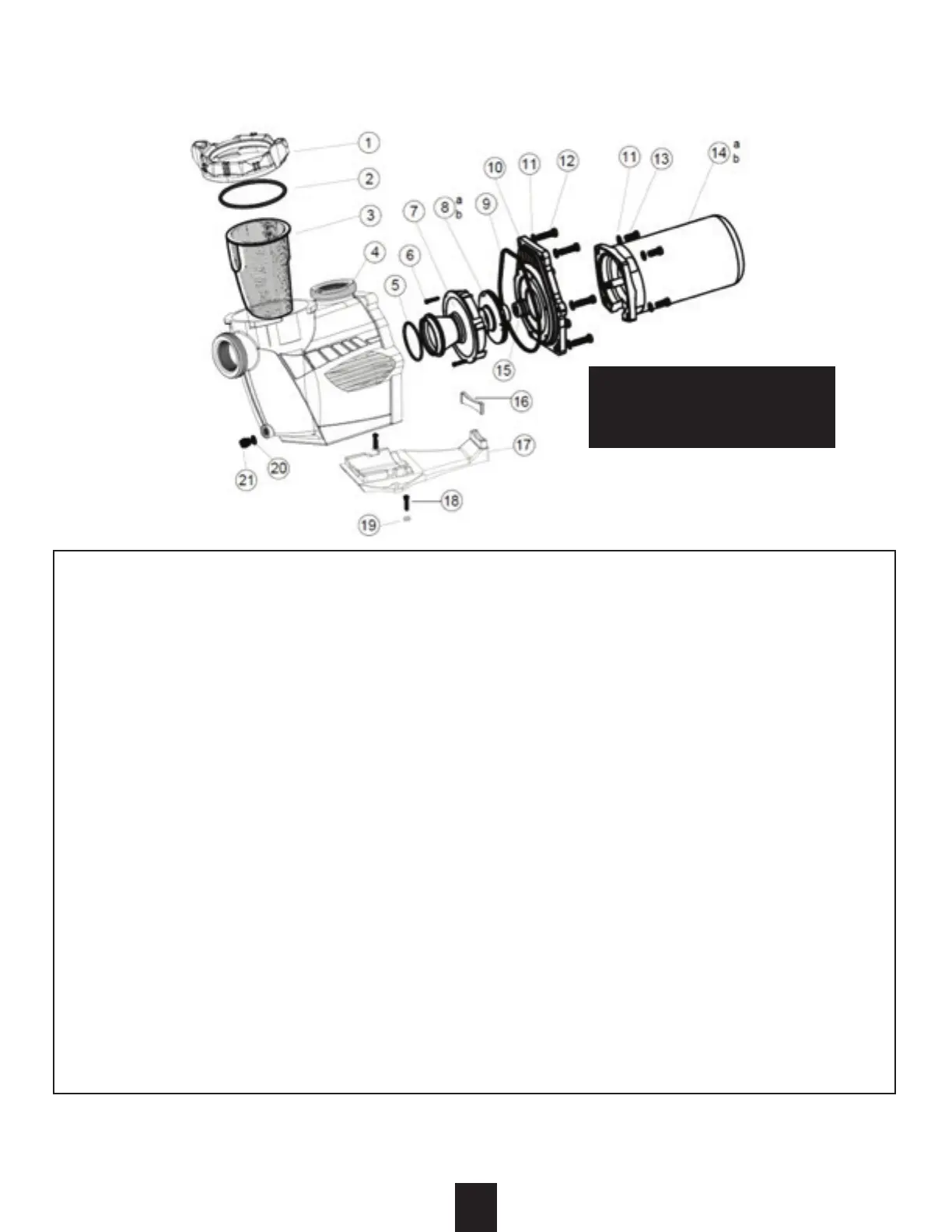

J) STRUCTURE ET PIÈCES DES POMPES
MODÈLE DE POMPE : 2P2415
I) PUMP STRUCTURE & PARTS
PUMP MODEL:2P2415
Ref. No. Part No. Description QTY
No. de réf. No. de pièces QTÉ
1 6489116072 Couvercle 1
2 65431042080 Joint torique 1
3 647252704 Panier 1
4 648911601080 Boîtier de pompe 1
5 65431032080 Joint torique 1
6 65212025000 Vis ST4.2X38 2
7 647254703 Diffuseur 1
8b 647254871 Impulseur 1
9 65431074080 Joint torique 1
10 648911602080 Couvercle de pompe 1
11 65244015000 Joint d’étanchéité M10 10
12 65225003000 Vis 3/8-16*1 1/2 UNC 6
13 65028014000 Ensemble d’étanchéité 1
14 647254705 Pied d’appui 1
15 65028014000 Pied de xation 1
16 65224003000 Vis M6X20 2
17 65244016000 Joint d’étanchéité M6 6/4
18 65231002000 Écrou M6 2
19 65232001000 Écrou 3/8-16 6
20 65432002080 Joint d’étanchéité 1
21 88601007 Bouchon de vidange 1
22 65221008000 Vis M10X25 4
Description
Cover
O-ring
Basket
Pump housing
O-ring
Screw ST4.2X38
Diffuser
Impeller
O-ring
Pump cover
Gasket M10
Screw 3/8-16*1 1/2 UNC
Screw M10X25
1.0HP motor for P2410
1.5HP motor for P2415
Seal assembly
Supporting foot
Mounting foot
Screw ST6.3X32
Gasket M6.6
Drain plug
Gasket M10
2P2415
In-Ground Pool Pump
Pompe pour piscine creusée
