Craftmade AT52 - Page 3

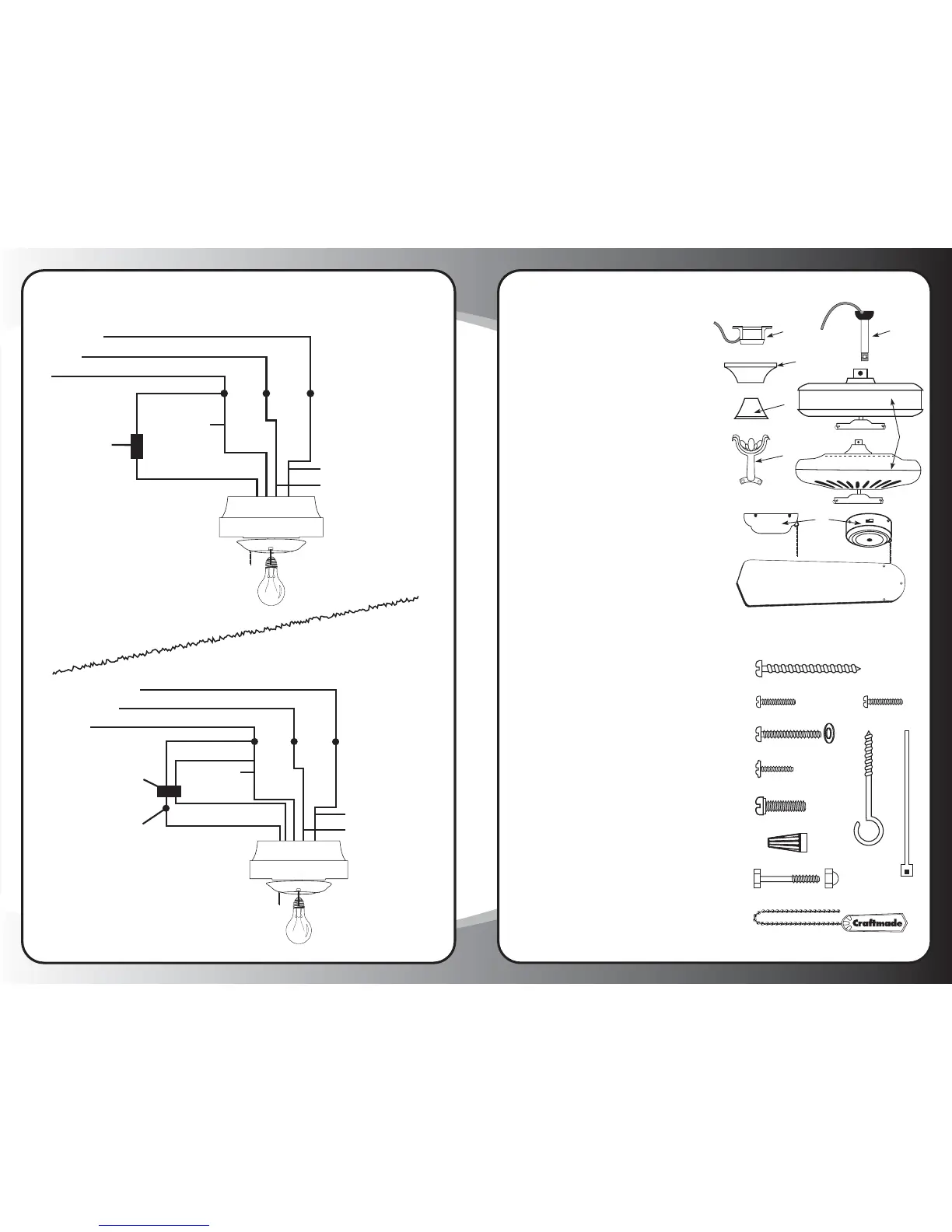

Connexions électriques (suite)
Fil de terre
Noir
Blanc
Blanc
Vert
Éclairage en option
Noir
Bleu
Interrupteur
d’éclairage
Figure B
Fil de terre
Noir
Blanc
Blanc
Ver
Éclairage en option
Noir
Bleu
Interrupteur
d’éclairage
Interrupteur
du ventilateur
Noir
Figure C
What You Have
Parts Quantity
1. Mounting Bracket 1
2. Down Rod Assembly 2
6" Rod Supplied
3. Canopy 1
4. Flange Cover 1
5. Fan Housing & Motor 1
6. Blade arms 5
7. Blades (sold separately) 5
8. Switch Housing Assembly 1
9. Balance Kit 1
Screw Package Quantity
S1. Wood Screws 2
S2. Screws (for Canopy) 3
S3. Bracket Screws & Washers 2
S4. Blade Screws 16
S5. Motor Screws
(4 screws on motor) 11
S6. Wire Connectors 3
S7. Safety Bolt & Nut 1
S8. Pull Chains 2
S9. Switch Housing Screws 3
S10. "J" Hook 1
S11. Zip Tie 1
5
8
4
7
6
Phoenix
3
1
S3
S6
S5
S1
S10
S7
S8
®
S4
S1
S2 S9
2
