• Nunca deje que una herramienta funcione sola. Descon_ctela
y no se vaya hasta que se detenga completamente.
• No trate de alcanzar demasiado lejos. Mantengase firme
y equilibrado.
• Nunca se pare en la herramienta. Se pueden producir
lesiones graves si la herramienta se inclina, o si se toca
el disco o la correa pot accidente.
• Conozca su herramienta. Aprenda la operaci6n de la herra-
mienta, aplicaci6n y limitaciones especificas.
• Use los accesorios que se recomienda. (Refierase a la p_.gina
13.) Si se usan accesorios incorrectos, se puede producir
riesgo de lesiones personales.
• Deje las manos libres para operar la m_.quina. Protejalas de
posibles lesiones.
• Desconecte la m_.quina si se atasca. La cortadora se atasca
cuando penetra demasiado profundamente en la pieza de
trabajo. (La fuerza del motor la mantiene pegada a la pieza
de trabajo.)
• Soporte la pieza de trabajo con la guia de ingletes, la platina
de la correa, el tope del trabajo o la mesa de trabajo.
• Mantenga un espacio libre m_.ximo de 1,6 mm entre la mesa
y la correa, o el disco para lijar.
PREOAUClON: iPiense en la seguridad! La seguridad es una
combinaci6n de sentido comOn del operador y de estar alerta
en todo momento cuando se est,. usando la herramienta.
ADVERTENClA: No trate de operar la herramienta hasta que
este completamente montada segOn las instrucciones.
Refierase a la Figura 1.
Revise si han ocurrido daSos durante el transporte. Si han ocurri-
do daSos, se tiene que presentar un reclamo a la compaSia de
transportes para que se tomen medidas r_.pidamente.
Es necesario encontrar y contar las partes que deben ajustarse a
la unidad:
A Conjunto de la mesa
B Disco abrasivo
C Conjunto de la guia de ingletes
D Barra de tope horizontal con tuerca
E Corea de 1"
F Tope funcional
G Mesa de la correa
H Dos manillas
La bolsa de partes incluye: un perno de cabeza hueca, 10-1,50 x
25 mm, una arandela plana de 10 mm, dos arandelas planas de
6 mm y una tuerca hexagonal de 8-1.25 mm.
A B C
G

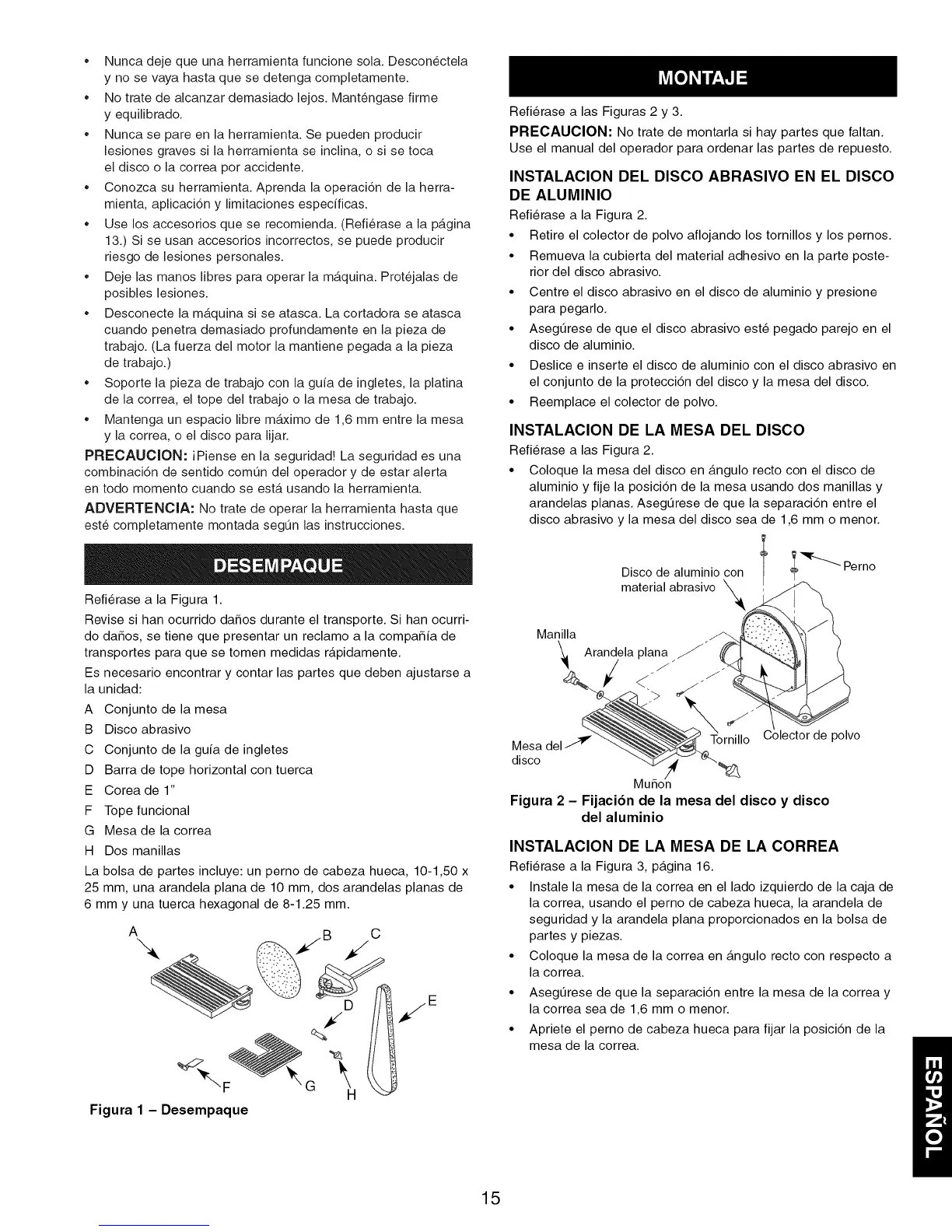

Figura 1 - Desempaque
15
Refierase alas Figuras 2 y 3.
PRECAUCION: No trate de montarla si hay partes que faltan.
Use el manual del operador para ordenar las partes de repuesto.
INSTALACION DEL DISCO ABRASIVO EN EL DISCO
DE ALUMINIO
Refierase a la Figura 2.
• Retire el colector de polvo aflojando los tornillos y los pernos.
• Remueva la cubierta del material adhesivo en la parte poste-
rior del disco abrasivo.
• Centre el disco abrasivo en el disco de aluminio y presione
para pegarlo.
• AsegtJrese de que el disco abrasivo est6 pegado parejo en el
disco de aluminio.
• Deslice e inserte el disco de aluminio con el disco abrasivo en
el conjunto de la proteccidn del disco y la mesa del disco.
• Reemplace el colector de polvo.
INSTALACION DE LA MESA DEL DISCO
Refierase alas Figura 2.
• Coloque la mesa del disco en _.ngulo recto con el disco de
aluminio y fije la posici6n de la mesa usando dos manillas y
arandelas planas. Aseg0rese de que la separaci6n entre el
disco abrasivo y la mesa del disco sea de 1,6 mm o menor.
Manilla
Mesa del--_
disco
Disco de aluminio con I+'__'- Perno
material abrasivo
Arandela plana _"
Colector de polvo
Muhon
Figura 2 - Fijaci6n de la mesa del disco y disco
del aluminio
INSTALACION DE LA MESA DE LA CORREA
Refierase a la Figura 3, p_.gina 16.
• Instale la mesa de la correa en el lado izquierdo de la caja de
la correa, usando el perno de cabeza hueca, la arandela de
seguridad y la arandela plana proporcionados en la bolsa de
partes y piezas.
• Coloque la mesa de la correa en _.ngulo recto con respecto a
la correa.
• AsegtJrese de que la separacidn entre la mesa de la correa y
la correa sea de 1,6 mm o menor.
• Apriete el perno de cabeza hueca para fijar la posicidn de la
mesa de la correa.
