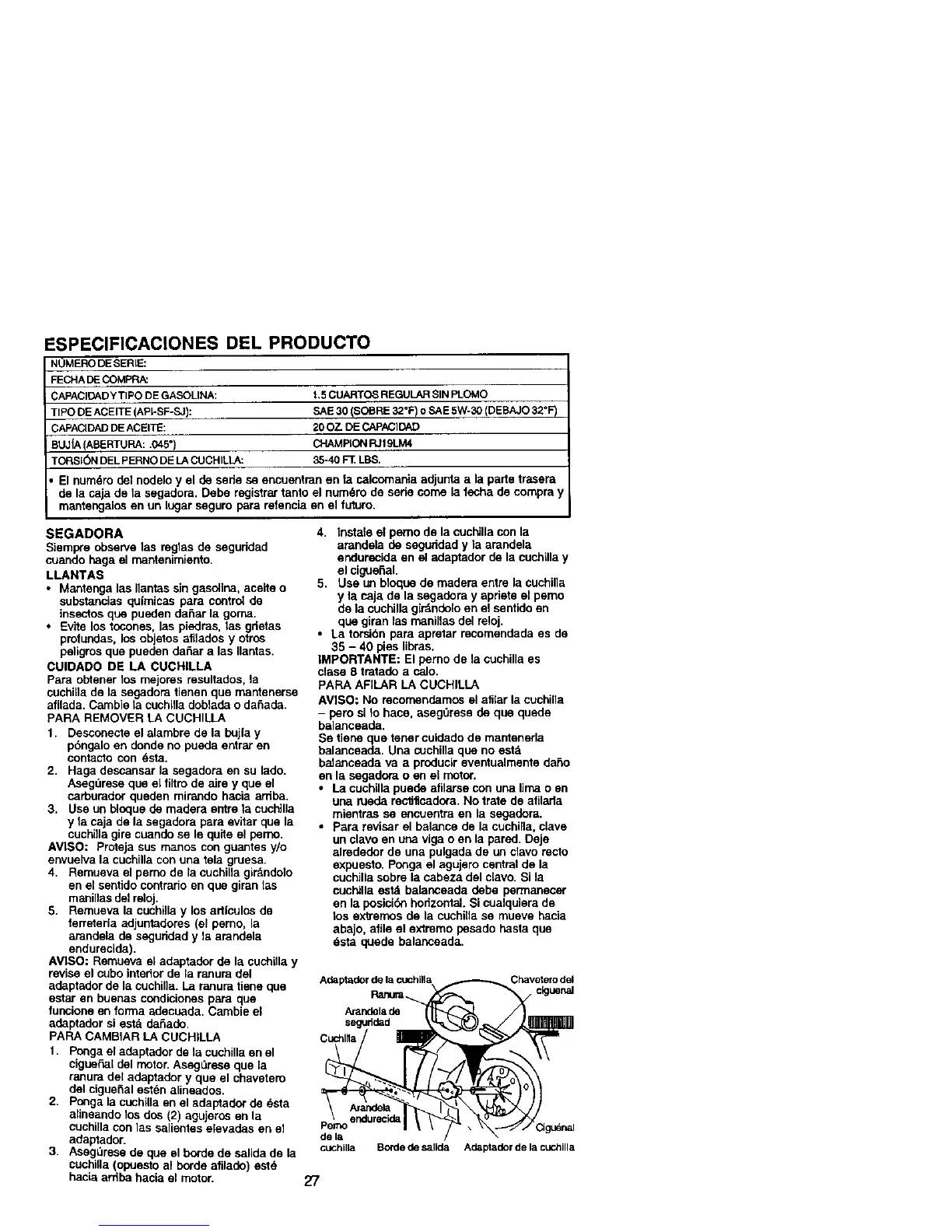

ESPECIFICACIONES DEL PRODUCTO
NOMERO DE SERIE:
FECHA DE COMPRA:
CAPACIDAD YTIPO DE GASOLINA: t,5 CUARTOS REGULAR SIN PLOIVIO
TIPO DE ACEITE (AP[-SF-SJ): SAE 30 (SOBRE 32°F) o SAE 5W-30 (DEBAJO 32°F
CAPACIDAD DE ACEITE: 20 07 DE CAPAC]DAD
BUJIA (ABERTURA: .045") CHAMPION RJ19LM4
TORS K_I DEL PERNO DE LA CUCHILL&: 35-40 F_ LBS.
• El num6ro del nodelo y el de sede se encuentran en la calcomania adjunta a la parts trasera
i e la ca a de la segadora, Debe registrar tanto el num6m de serie come la fecha de compra y
mantengalos en un lugar seguro para refenc a en e futuro.
SEGADORA
SiemWe observe 1as reglas de seguddad
cuando haga el mantenimiento.
LLANTAS
• Mantenga las Ilantas sin gasolina, aceite o
substancias quimicas para contrel de
insectos que pueden daSar la goma.
• Evite los tocones, las piedras, las grietas
profundas, los objetos afilados y otros
peligros qua pueden darlar alas Ilantas.
CUIDADO DE LA CUCHILLA
Para obtener los mejores resultados, la
cuchitla de la segadora tienen que mantenerse
afilada. Cambie [a cuchilladoblada o daSada.
PARA REMOVER LA CUCHIII A
1. Desconecte el alambre de la bujia y
p6ngalo en donde no pueda entrar en
contac_o con dsta.
2. Haga descansar la segadora en su lado.
Asegdrese que el filtro de airs y que el
carburador queden mirando hacia arriba.
3, Use un bloque de madera entre la cuchilla
y ta caja de la segadora para evitar que la
cuchiila gire cuando se le quite el perno.
AVISO: Proteja sus manos con guantes y/o
envuelva la cuchilla con una tela gruesa.
4. Remueva el pemo de la cuchilla git_ndelo
en el sentido contrado en que giran las
manillasdel reloj.
5. Remueva la cuchillay los articulos de
ferreteria adjuntadores (el pemo, la
arandela de seguridad y la arandela
endurecida).
AVISO: Remueva el adaptador de la cuchilla y
revise el cubo intedor de la ranura del
adaptador de la cuchil]a. La ranura tiene que
estar en buenas condiciones p_a que
funcione en forma adecuada. Cambie el
adaptador si est& daSado,
PARA CAMBIAR LA CUCHILLA
1. Ponga el adaptador de la cuchillaen el
cigue_el del motor. AsegL_reseque la
ranura de[ adaplador y que el chavetero
del cigue5al ast6n alineados.
2. Ponga la cuchilla an el adaptador de esta
alineando los dos (2) agujeros an la
cuchilla con las salientes elevadas en el
adaptador.
3. AsegQrese de que el horde de salida de la
cuchilla (opuesto al borde afilado) est_
hacia ardba hacia el motor.
4. lnstale el pemo de la cucNIla con la
arandela de seguddad y la arandela
endurecida en el adaptador de la cuchilla y
el cigueSal.
5. Use un bloque de madera entre la cuchilla
y la cz,ja de la segadora y apdete el pemo
de la cuchilla g[rdndo[oen el sentido en
que giran las manillas del reloj.
• La torsibn para apretar recomandada es de
35 - 40 pies libras.
IMPORTANTE: El pemo de la cuchilla es
clase 8 tratado a celo.
PARA AFILAR LA CUCHILLA
AV|SO: No recomendamos el afilar la cuchifla
- pero si Io hace, asegerese de que quede
balanceada.
Se tiene que tener cuidado de mantenerla
balanceada. Una cuchilla que no est&
belanceada va a producir eventualmente daSo
en la segadora o en el motor.
• La cuchilla puede afil_se con una lima o en
una rueda reclffJcadora. No trate de afilada
mientras se encuentra en la segadora.
• Para revisar el balance de la cuchilla, clave
un clavo en ona viga o en la pared. Oeje
alrededor de una pulgada de un clavo recto
expuesto. Ponga el agujero central de la
cuchilla sobre la cabeza del c[avo. Si la
cuchilla es_ balanceada debe permanecer
en la posicibn horizontal. Si cualquiera de
tos extremos de la cuchifla se mueve hacia
abajo, afile el extremo pesado hasta que
6sta quede balanceada.
Adaptador de la cuchllla
RarcJm
Arandela de
seguddad
Cud_lna
Chaveterodel
clguer_
Arandela
Pernoendurecida
de la
cuchllla Borde de sallda
Adept_dor de la cuchilla
27
