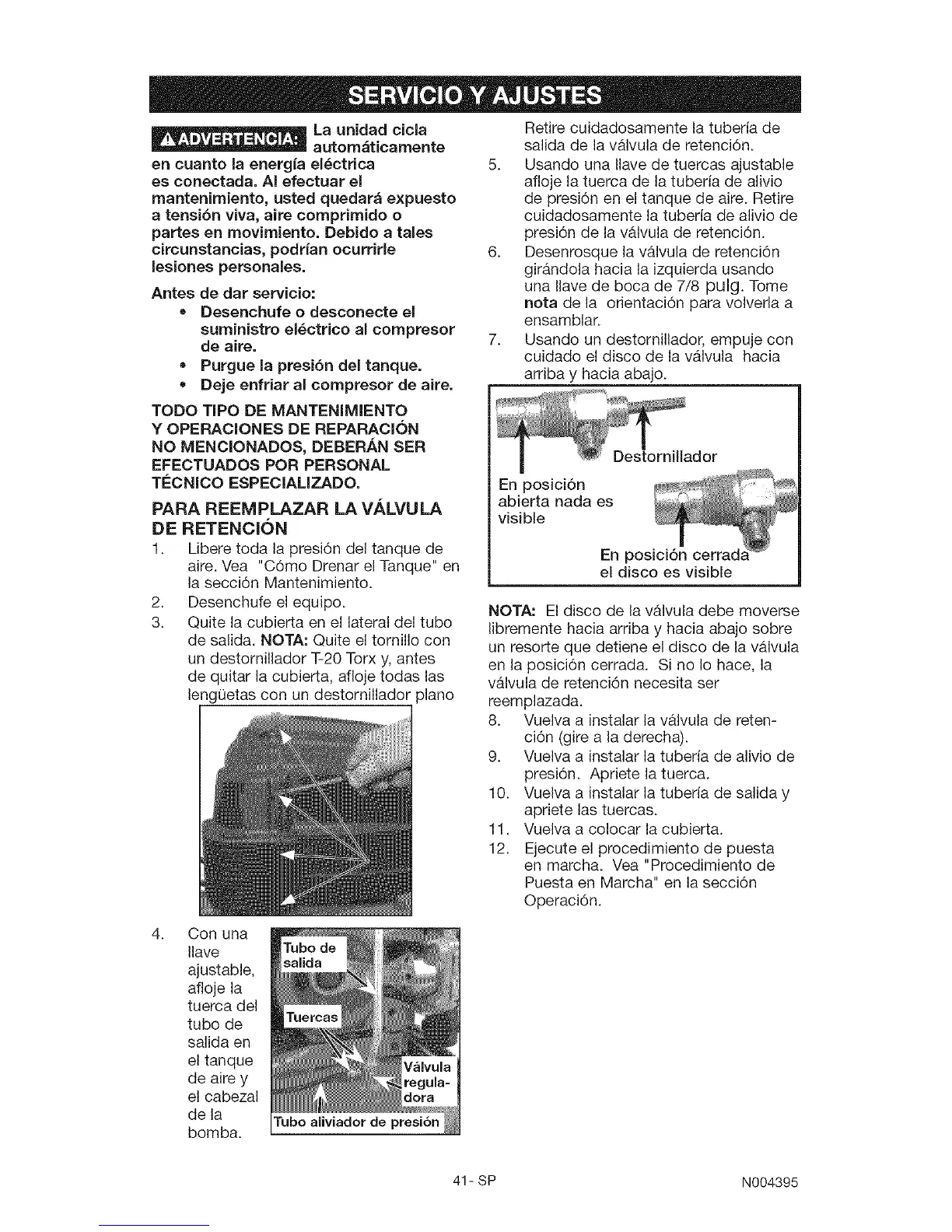

Craftsman 919.167621 - Page 41

I___ La unidad cicla
autom_ticamente
en cuanto la energia el_ctrica
es conectada. AI efectuar el
rnantenirniento, usted quedar_ expuesto
a tensi6n viva, aire comprimido o
partes en movimiento. Debido a tales
circunstancias, podrfan ocurrirle
lesiones personales.
Antes de dar servicio:
• Desenchufe o desconecte el
suministro ei_ctrico al compresor
de aire.
• Purgue la presi6n del tanque.
• Deje enfriar al compresor de aire.
TODO TIPO DE MANTENIMIENTO
Y OPERACIONES DE REPARACION
NO MENCIONADOS, DEBERAN SER
EFECTUADOS POR PERSONAL
T_:CNICO ESPECIAMZADO.
PARA REEMPLAZAR LA VALVULA
DE RETENCION
1. Libere toda la presi6n del tanque de
aire. Vea "C6mo Drenar el Tanque" en
la secci6n Mantenimiento.
2. Desenchufe el equipo.
3. Quite la cubierta en el lateral del tubo
de salida. NOTA: Quite el tornillo con
un destornillador T-20 Torx y, antes
de quitar la cubierta, afloje todas las
lengQetas con un destornillador piano
Retire cuidadosamente la tuberia de
salida de la v&lvula de retenci6n.
5. Usando una Ilave de tuercas ajustable
afloje la tuerca de la tuberia de alivio
de presi6n en el tanque de aire. Retire
cuidadosamente la tuberia de alivio de
presi6n de la v_lvula de retenci6n.
6. Desenrosque la valvula de retenci6n
girandola hacia la izquierda usando
una Ilave de boca de 7/8 pulg. Tome
nota de la orientaci6n para volverla a
ensamblar.
7. Usando un destornillador, empuje con
cuidado el disco de la v&lvula hacia
arriba y hacia abajo.
En posici6n
abierta nada es
visible
En pos
el disco es visible
NOTA: El disco de la v&lvula debe moverse
libremente hacia arriba y hacia abajo sobre
un resorte que detiene el disco de la valvula
en la posici6n cerrada. Si no Io hace, la
valvula de retenci6n necesita ser
reemplazada.
8. Vuelva a instalar la v&lvula de reten-
ci6n (gire a la derecha).
9. Vuelva a instalar la tuberia de alivio de
presi6n. Apriete la tuerca.
10. Vuelva a instalar la tuberia de salida y
apriete las tuercas.
11. Vuelva a colocar la cubierta.
12. Ejecute el procedimiento de puesta
en marcha. Vea "Procedimiento de
Puesta en Marcha" en la secci6n
Operaci6n.
4, Con una
Ilave
ajustable,
afloje la
tuerca del
tubo de
salida en
el tanque
de aire y
el cabezal
de la
bomba.
Tubo aliviador de presi6n
