Craftsman C950.679621 - Pump Exploded View and Parts List; Pump Components

28
CRAFTSMAN 2550 PSI Pressure Washer C950.679621
Nettoyeur à pression CRAFTSMAN de 2,550 psi C950.679621

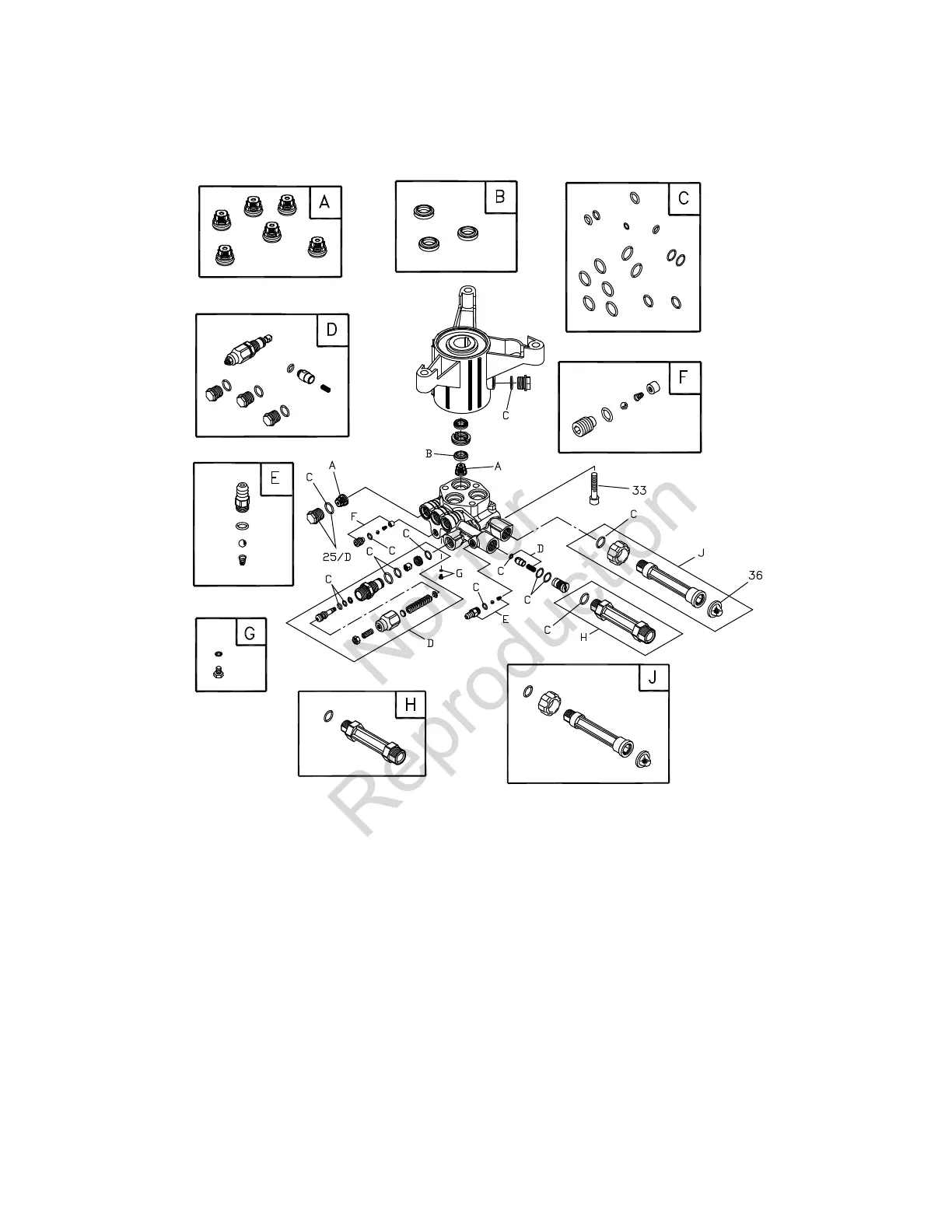

Pump — Exploded View and Parts List
Pompe — Vue éclatée et liste des pièces
Item Part # Description
Article Pièce no. Description
25 201495GS PLUG (BOUCHON)
33 200275GS SCREW (VIS)
36 B2384GS FILTER-GARDEN HOSE (FILTRE-BOYAU D’ARROSAGE)
A 200344GS KIT-CHECK VALVE (ENSEMBLE-SOUPAPE L’VÉRIFIER)
B 200345GS KIT-WATER SEAL (ENSEMBLE-CACHET D’EAU)
C 200346GS KIT-O-RING (ENSEMBLE-JOINT TORIQUE)
D 202328GS KIT-UNLOADER (ENSEMBLE-DÉCHARGEUR)
E 192914GS KIT-CHEMICAL INJ (ENSEMBLE-INJECTION DE PRODUITS CHIMIQUES)
F 200349GS KIT-EASY START (ENSEMBLE-DÉBUT FACILE)
G 200350GS SCREW-GRUB (VIS-FOUILLER)
H 201497GS FITTING (RACCORD)
J 201496GS KIT-WATER INLET (ENSEMBLE-ENTRÉE D’EAU)
Items Not Illustrated
Articles non illustrés
Part # Description
Pièce no. Description
208673GS VALVE-THERMAL RELIEF (SOUPAPE-DÉCHARGE THERMIQUE)
