4. Deslice la ranura de la guía
18
sobre las tuercas en “T”
17
.
Fig.H
18
16
5. Coloque la guía
1
de tal manera que la sección
redondeada
45
en el fondo de la guía quede sobre la
abertura del cabezal de corte, como se ilustraaquí.
Fig.I
45
6. Apriete los dos tornillos
16
utilizando una llave
hexagonalincluida.
Fig.J
16

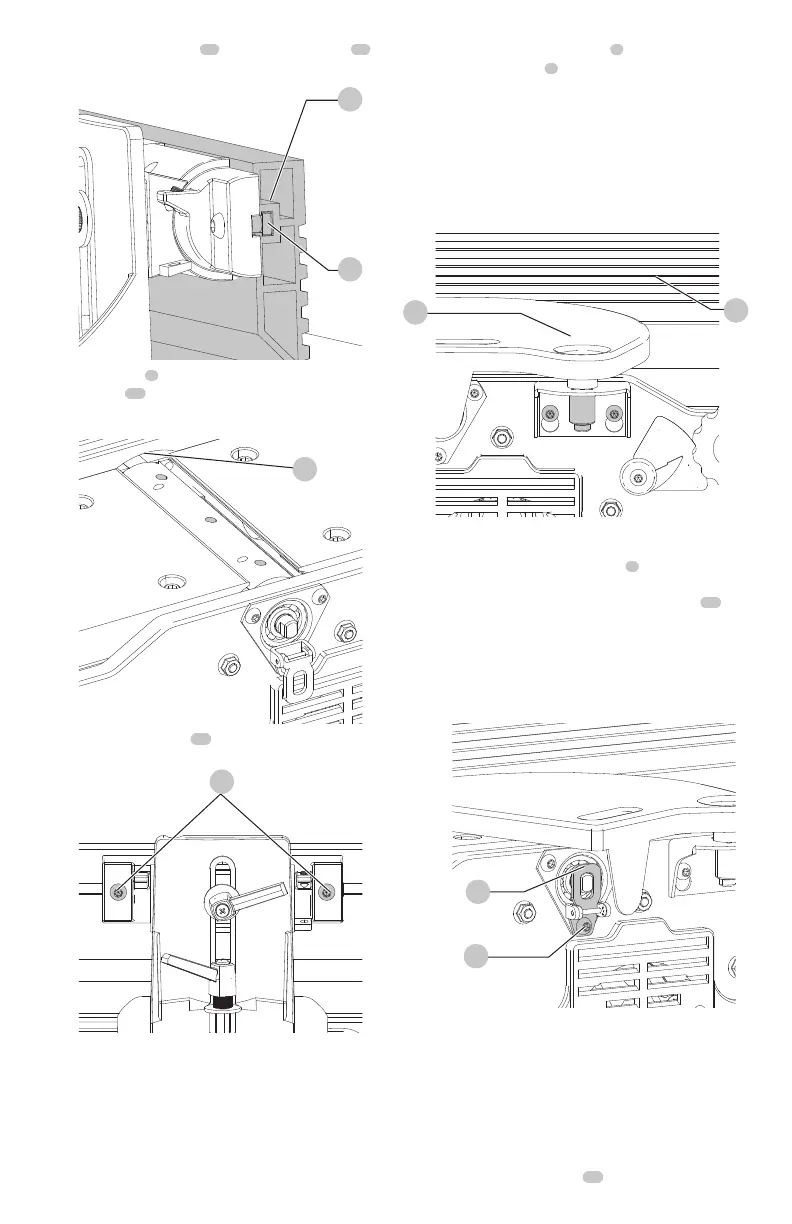

Protección de cabeza de corte (Fig. K1)

ADVERTENCIA: Mantenga las manos alejadas
de la cabeza de corte durante el uso.

ADVERTENCIA: No retire la protección de la cabeza
de corte, no bloquee la protección de la cabeza de
corte, asegúrese que la protección de la cabeza de
corte retroceda libremente y toque la cerca.
La protección de la cabeza de corte
2
está diseñada para
apoyarse contra la cerca
1
. Se moverá automáticamente
a medida que la pieza de trabajo avanza hacia la cabeza
de corte y retrocede contra la cerca una vez que la pieza
de trabajo pasa la cabeza de corte. Con la sierra de
inglete apagada, compruebe la posición y el movimiento
adecuados antes de cada operación. Siempre use la
protección de la cabeza de corte.
2
1
Cierre del Cabezal de Corte (Fig. K2)
Ensamble el ciere del cabezal de corte
4
al lado delantero
de la base de la canteadora, utilizando para ello el tornillo de
cubeta de cabeza redonda de M6 x 1 mm x 12 mm
21
.
NOTA: El cierre del cabezal de corte debe ser engranado
con el eje del cabezal de corte. Solo cuando se fijan
las cuchillas. En cualquier otro momento, el cierre del
cabezaldebe permanecer desengranado del cabezal
decorte.
21
4
Afianzando la Canteadora a la Superficie
de Apoyo (Fig. M)
Si existe cualquier tendencia por parte de la machim-
bradora de volcarse, deslizarse o caminar sobre la superficie
de apoyo durante el funcionamiento, la ma-chimbradora
debe ser afianzada a la superficie de apoyo con ajustadores
a través de los cuatro agujeros en la base de la canteadora,
de los cuales se ilustran dos en
22
Fig.M.
Fig.K1
Fig.K2
