ESPAÑOL
32
Fig.K
6
Fig.L
15

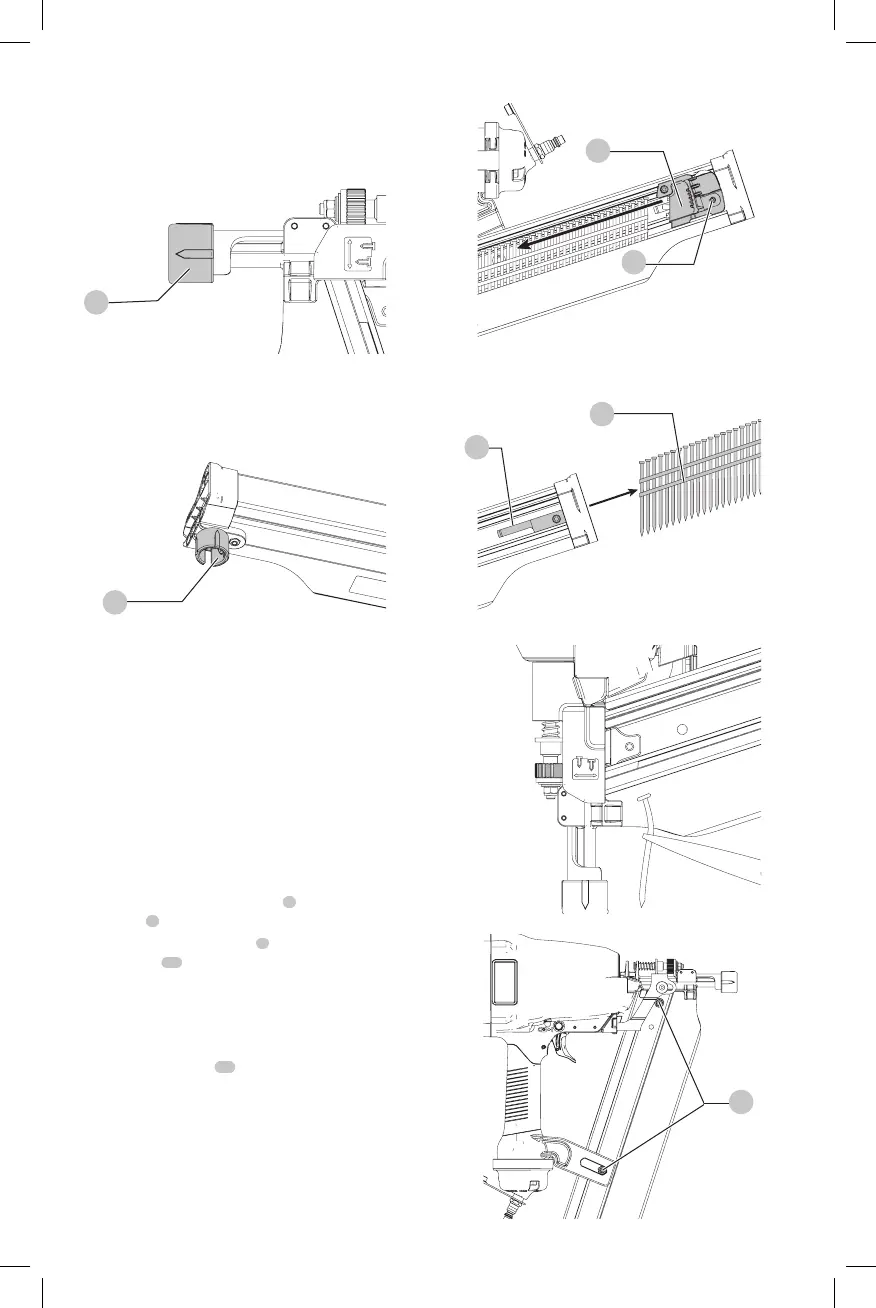

Extracción de un Clavo Atascado (Fig. M–P)

ADVERTENCIA: Para reducir el riesgo de
lesiones personales, apague la unidad y retire
el suministro de aire antes de realizar cualquier
ajuste o retirar/instalar conexiones o accesorios.
Una activación de arranque accidental puede
causarlesiones.
Si un clavo queda atascado en la nariz, mantenga la
herramienta apuntada opuesta a usted y siga estas
instrucciones para liberarla:
1. Desconecte el suministro de aire de la herramienta y
active la traba delgatillo.
2. Oprima el liberador del impulsor
8
y deslice el
impulsor
9
hasta la parte delantera deldepósito.
3. Presione el tope para clavos
5
y deslice los
sujetadores
13
hacia el interior delalimentador.
4. Si el clavo se atasca entre el impulsor y la nariz, fuerce
la cuchilla del impulsor de nuevo hacia arriba con un
punzón de 6,4 mm (1/4") y un martillo.
5. Si aún no puede extraer el clavo, retire el depósito:
a. Retire los tornillos
16
.
b. Retire eldepósito.
c. Retire el clavodoblado.
d. Vuelva a armar en el orden inverso.
NOTA: Si los clavos continúan atascándose con frecuencia
en la nariz, solicite que un centro de servicio autorizado dé
servicio a laherramienta.
Fig.M
8
9
Fig.N
5
13
Fig.O
Fig.P
16
